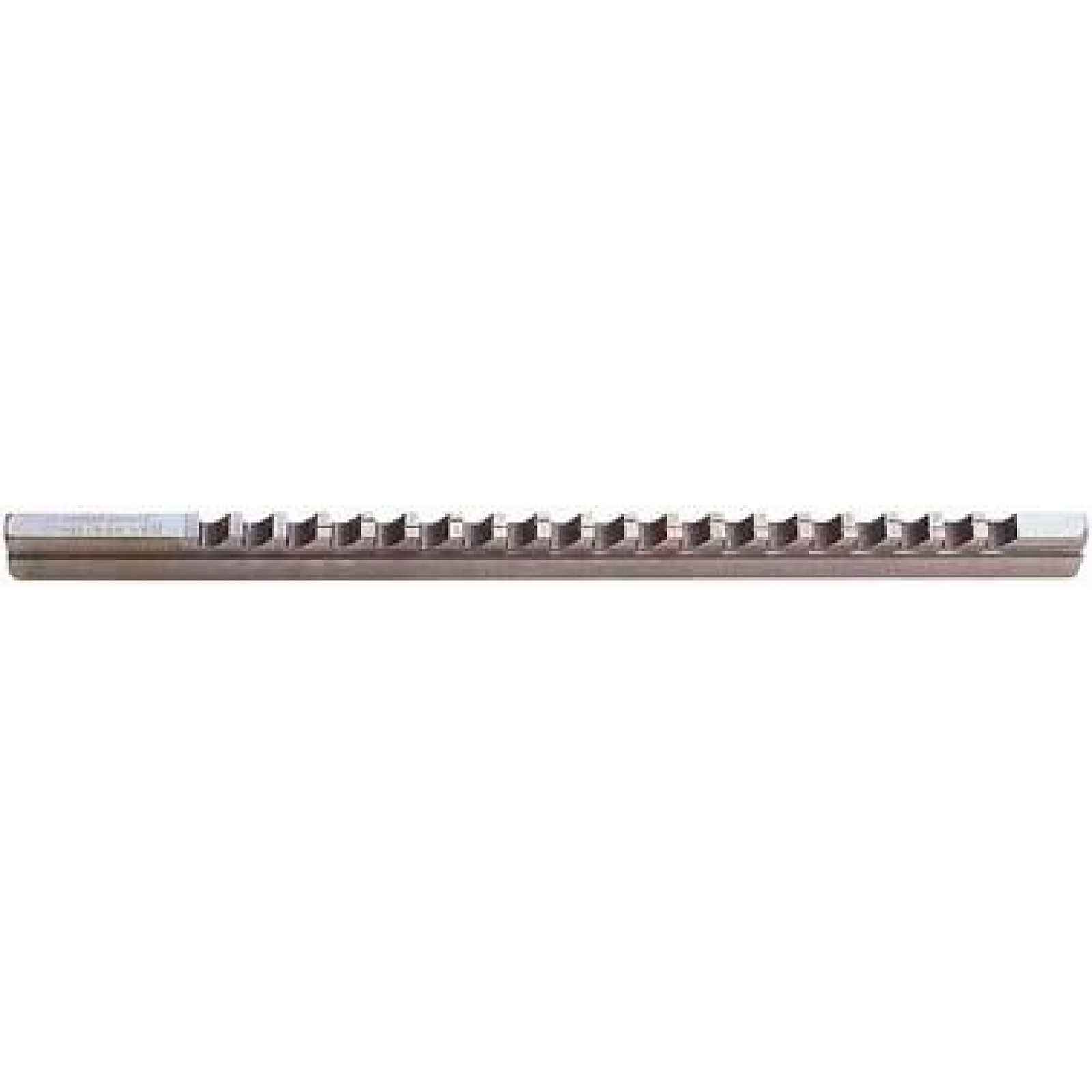

Drážkovací trn HSS velikost 3I HassaySavageIBTDrážkovací trn pro drážky typu I, HSS, 2–3 mm
Provedení: HSS, se zabroušením. Pouzdra označená I, II a III mají příruby, vložky jsou zahrnuty v ceně.
Použití: pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích přípravků. Úhel náběhu je vhodný pro ocel, ale lze jej použít i pro litinu, bronz a hliník.
Pro rychlou a ekonomickou výrobu drážky pro pero s přesnými rozměry a centrálním umístěním, dle DIN 6885 pro uložení JS9. Požadovaná tloušťka třísky se dosáhne několika průchody nástroje. Tvar zubů a zabroušení zajišťují hladký povrch. Pro použití na ručních a hydraulických lisech.
Vložky jsou dodávány spolu s trnem.Technické údaje
Šířka drážky pro pero: 3 mmTolerance JS9: + 0 + 0,012 mmRozměr pera: 3 x 3 mmŠířka vodicí lišty x délka: 3,18 x 133 mmPočet průchodů: 2Vložky: 1 kusDélka drážkování: 6–30 mmSíla pro drážkování: 3,3 kNWGNr.: W274Logistické údaje
Hmotnost: 0.02 kgDélka: 134.0 mmŠířka: 10.0 mmVýška: 10.0 mmObjem: 0.013 dm3Číslo výrobku Dodavatelé: 8229730010Rozsah dodávky: 1 kus
Č.: 72H_DRS_A1-11103
EAN: 4046368111039
