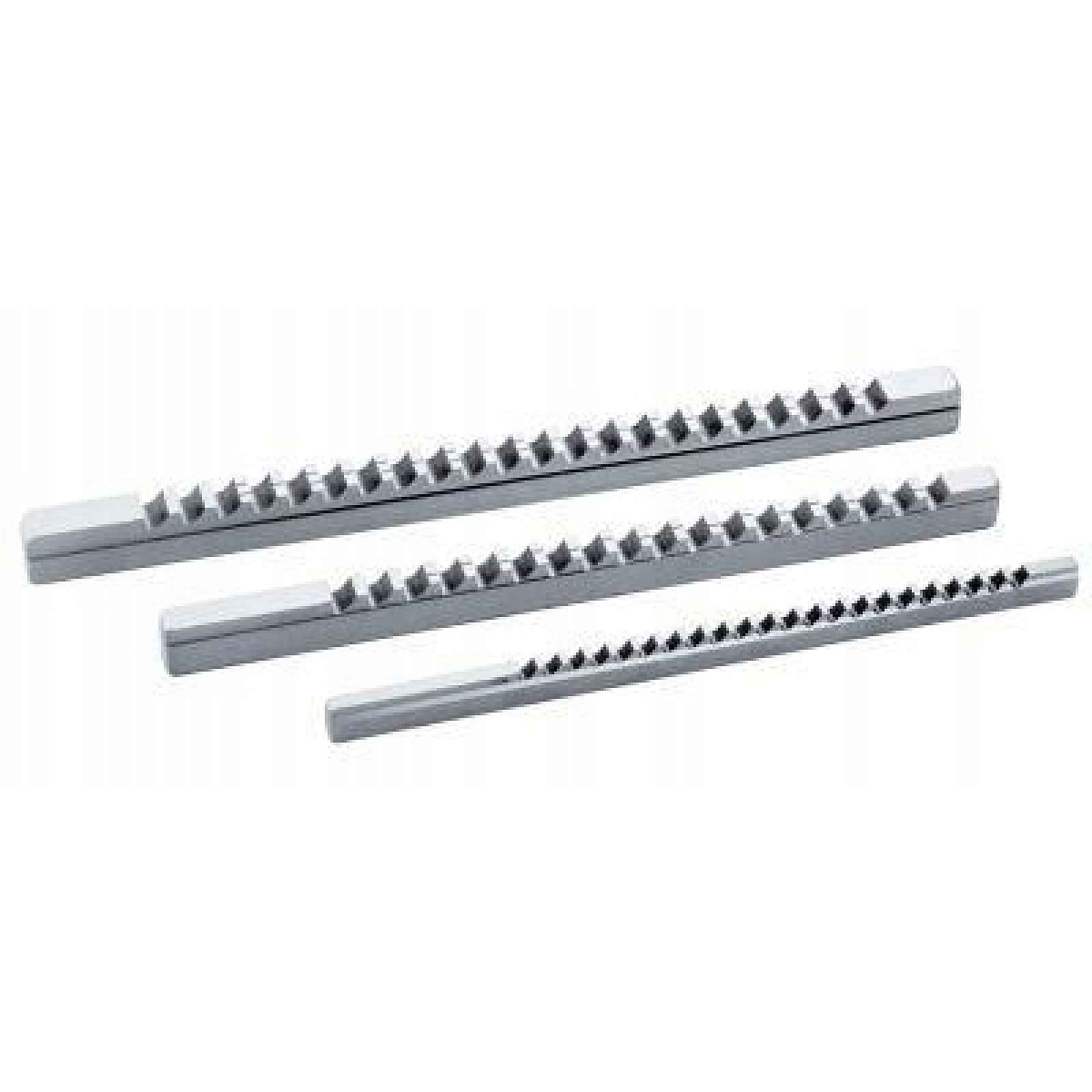

Protlačovač drážek Hss velikost 10IV HassaySavageIBT
Drážkovací trn HSS velikost 10IV HassaySavageIBTDrážkovací trn pro drážky na klíny typu IV, HSS, 10–14 mm Provedení: HSS, se zabroušením. Pouzdra označená I, II a III mají příruby, vložky jsou zahrnuty v ceně. Použití: pro výrobu strojních součástí, šablon, svařovacích, vrtacích a upínacích přípravků, úhel náběhu je vhodný pro ocel, ale lze jej použít i pro litinu, bronz a hliník. Pro rychlou a ekonomickou výrobu drážky na klíny s přesnými rozměry a centrálním umístěním, podle DIN 6885 pro uložení JS9. Požadovaná tloušťka třísky se dosáhne několika průchody nástroje. Tvar zubů a zabroušení zajišťují hladký povrch. Pro použití na ručních a hydraulických lisech. Vložky jsou dodávány spolu s drážkovacím trnem.Technické údaje Šířka drážky na klíny: 10 IV mmTolerance JS9: ± 0,018 mmRozměr klínu: 10 x 8 mmRozměr vodící lišty x délka: 14,29 x 340 mmPočet průchodů: 3Vložky: 2 kusyDélka drážkování: 20–150 mmSíla pro drážkování: 36,0 kNWGNr.: W274Logistické údaje Hmotnost: 0.846 kgDélka: 375.0 mmŠířka: 30.0 mmVýška: 30.0 mmObjem: 0.338 dm3Číslo dodavatele: 8229830005Rozsah dodávky: 1 kus Č. katalogu: 72H_DRS_A1-11410 EAN: 4046368114108
