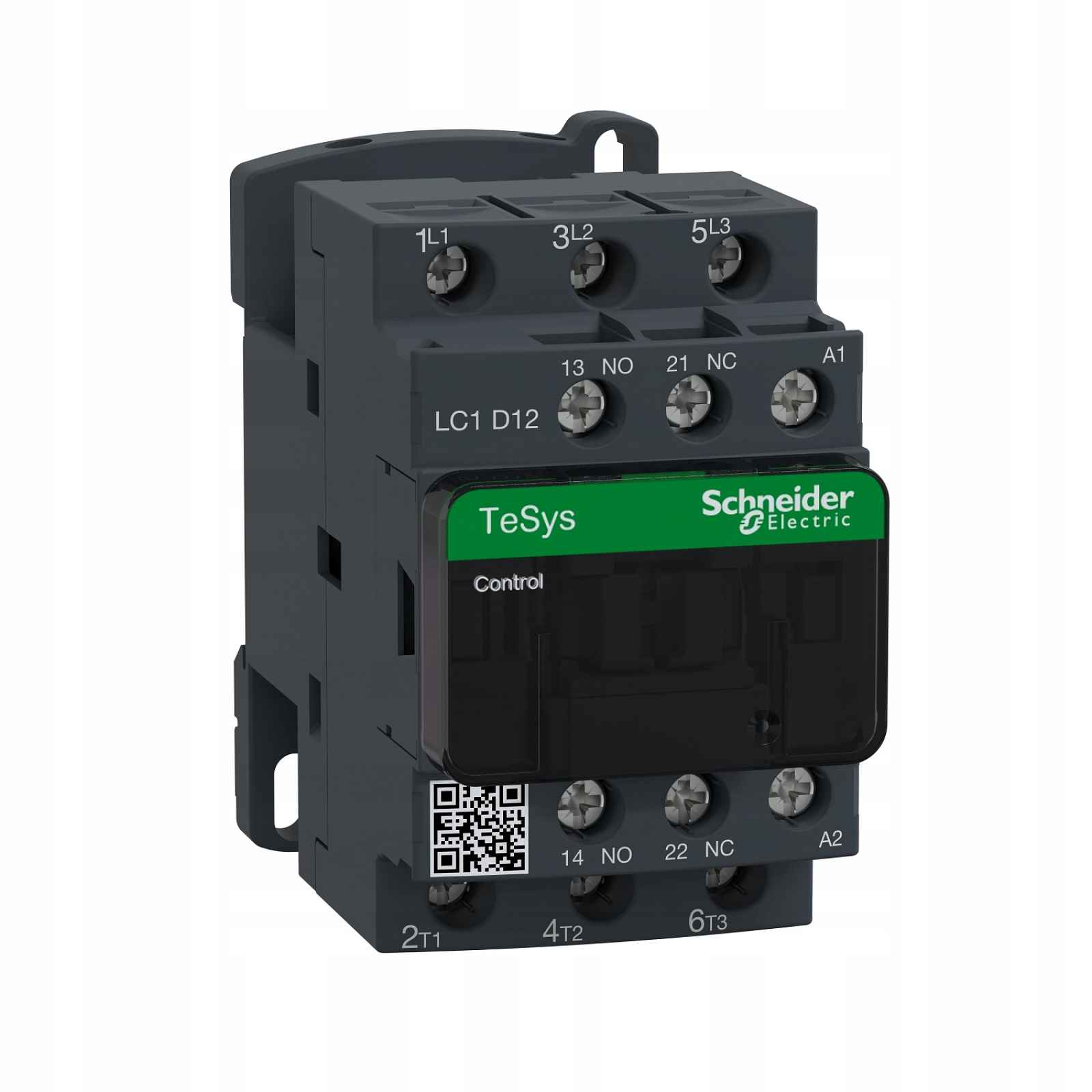

Výkonový stykač TeSys D 12A, 3P, 5,5 Kw, 230VAC LC1D12P5 Schneider Electric
Stykač výkonu TeSys D 12A 3P 5,5KW 230V AC 1NO 1NC AC-3 skříňové svorky | LC1D12P5 Schneider ElectricVýkonové stykače TeSys D se vyznačují nejvyššími technickými parametry na trhu a vestavěnými dvěma pomocnými kontakty 1NO+1NC. Stykače jsou k dispozici pro jmenovité proudy od 9 do 150 A (AC-3). Celý popis ↓
Parametry
| Značka: | Schneider Electric |
Popis Výkonový stykač TeSys D 12A, 3P, 5,5 Kw, 230VAC LC1D12P5 Schneider Electric
Díky použití zrcadlových kontaktů ve standardu je lze používat v bezpečnostních obvodech.
Zobrazit celý popis
V nabídce jsou přístroje na napětí DC s nízkou spotřebou energie, které lze připojit přímo k tranzistorovému výstupu PLC.Výrobce: SCHNEIDER ELECTRICOznačení výrobce: LC1D12P5Typ stykače: 3-pólovýKonfigurace kontaktů: NO x3Integrované pomocné kontakty: NO + NCŘídicí napětí: 230 V ACMaximální provozní proud: 12AMontáž:na panel, na DIN lištuSérie stykačů: TeSys DVývody: šroubové svorkyPracovní teplota:-25...55 °CŠířka: 45 mmVýška: 96 mmIzolační napětí: 690 VSpínaný výkon: 5,5 kWJmenovité řídicí napětí Us pro AC 50 Hz: 230 – 230 VJmenovité řídicí napětí Us pro AC 60 Hz: 230 - 230 VTyp ovládacího napětí: ACJmenovitý provozní proud Ie pro AC-1, 400 V: 25 AJmenovitý provozní proud Ie pro AC-3, 400 V: 12 AJmenovitý provozní výkon pro AC-3, 400 V: 5.5 kWJmenovitý provozní proud pro AC-4, 400 V: 12 AJmenovitý provozní výkon pro AC-4, 400 V: 5.5 kWModulární verze: NePočet pomocných spínacích kontaktů: 1Počet pomocných rozpínacích kontaktů: 1Typ připojení hlavních kontaktů: Šroubové připojeníPočet hlavních spínacích kontaktů: 3Funkce stykačů TeSys D:
- Jmenovitý proud od 9 do 150 A v kategorii AC-3
- Mechanická odolnost až 30 milionů cyklů
- Různé varianty přípojek: šroubové, pružinové, kontakty pro tištěné obvody a mnoho dalšího
Až 3600 hovorů za hodinu
Vestavěné dva pomocné kontakty 1NO+1NC, kde 1NC je zrcadlový kontakt, který je v souladu s IEC 60947-4-1 a lze jej použít v bezpečnostních systémech.
Výhody použití stykačů TeSys D
Umožňují použití v bezpečnostních systémech díky mechanickému spojení hlavních kolejí a pomocných kontaktů, které jsou zrcadlovými kontakty podle IEC 60947-4-1 a 60947-5-1
Možnost identifikace bezpečnostních obvodů pomocí červených krytek nebo pomocných čelních kontaktů
Multistandard: IEC, UL, CCC, EAC a mnoho námořních certifikátů.
Možnost přímého připojení stykače k PLC
Aplikace
Průmysl, infrastruktura, stavebnictví
Stykače byly postaveny pro plnou integraci s řídicími systémy PLC, IO, a proto jsou k dispozici cívky pro přímé ovládání s odběrem 100 nebo 500 mA
Systémové prvky mohou být využity k vytvoření libovolné aplikace
