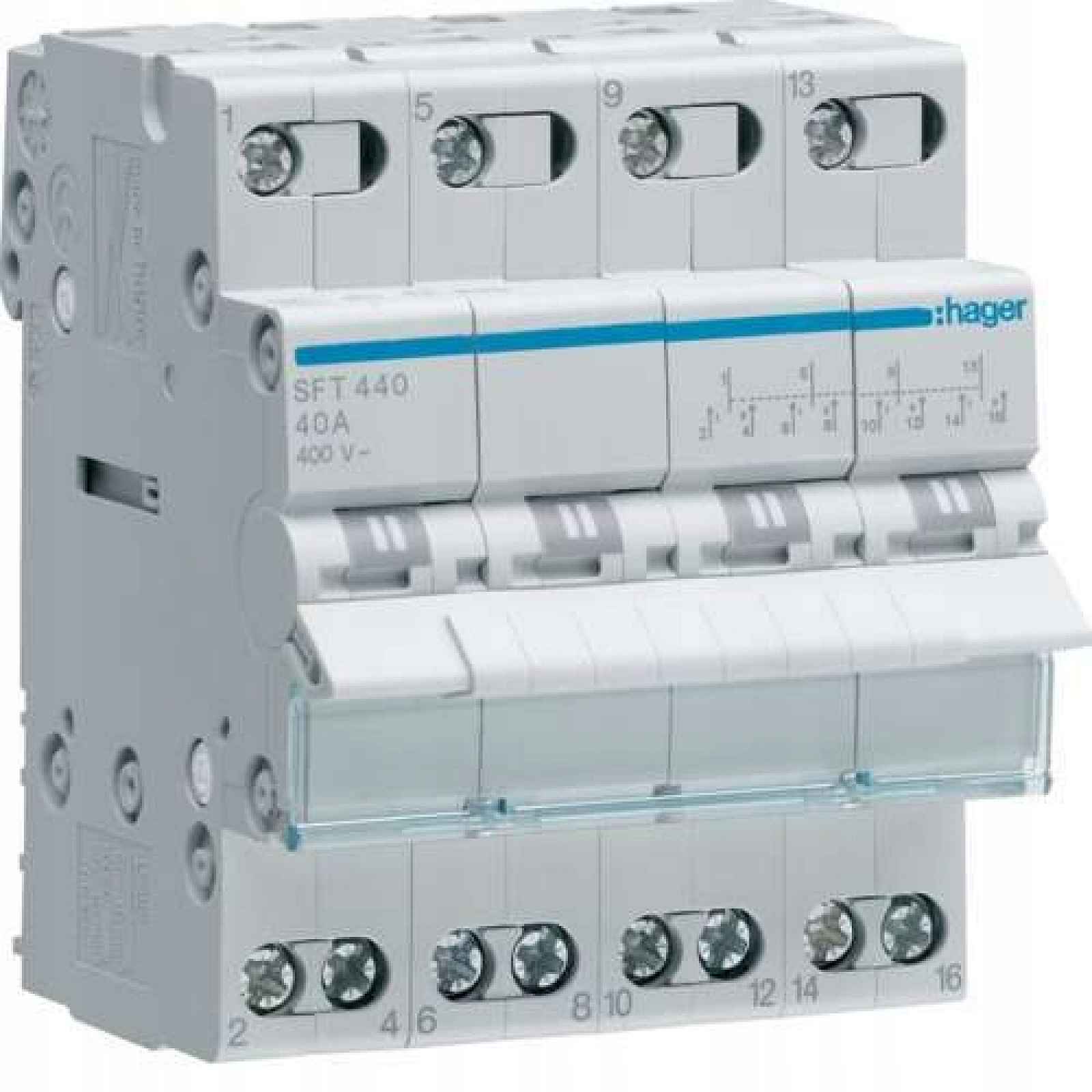

Modulární instalační přepínač I-0-II 4P 40A 400VAC SFT440 Hager
Všechny spínače mají zelená/červená pole na páce pohonu, což zajišťuje přehlednou vizualizaci polohy spínače. Celý popis ↓
Parametry
| Značka: | Hager |
Popis Modulární instalační přepínač I-0-II 4P 40A 400VAC SFT440 Hager
- Modulární instalační přepínač I-0-II společný bod shora
- 4P 40A 400VAC agregát-síť
- SFT440 Hager
- Přepínač I-0-II zas.góra 4P 40A
- Pro přepínání všech typů proudových obvodů. Shoda s: PN-EN 60943-3 a PN-EN 60669-1
Technické údaje
Pracovní kategorie AC-22A
230 V / 400 V
Ie: 16 A až 40 A velikost 1.
Připojovací svorky
16 mm² – drát
10 mm² – lanko
Není možné použít růstové, podpěťové a přepěťové spouštěče řady MZ2xx.
Technické údaje
| Jmenovitý proud | 40 A |
| Počet pólů | 4 P |
| Počet modulů | 4 |
| Jmenovité provozní napětí Ue (AC) | 230/400 V |
| Jmenovité izolační napětí Ui | 440 V |
| Jmenovité rázové napětí Uimp | 4000 V |
| Frekvence | 50/60 Hz |
Zobrazit celý popis
Celkové ztráty výkonu pro jmenovitý proud: 8,4 W
| Mechanická odolnost (počet cyklů) | 200000 |
| Pracovní teplota | -20 + 50 °C |
| Teplota skladování | -40 + 80 °C |
| Výška instalovaného výrobku | 83 mm |
| Šířka instalovaného výrobku | 70 mm |
| Hloubka instalovaného výrobku | 71 mm |
Technické specifikaceArchitekturaPočet pólů: 4Neutrální poloha: Žádná neutrální polohaUspořádání pólů: 4PElektrický proudJmenovitý proud: 40 AJmenovitý podmíněný zkratový proud lcc s pojistkami gl-gG: 0,60 kAPřípustný jmenovitý proud AC21 kategorie A: 40 APřípustný proud AC21 kategorie B: 40 APřípustný jmenovitý proud AC22 kategorie A: 40 APřípustný proud AC22 kategorie B: 40 AZapínací schopnost zkratového proudu Icm při 415 V AC dle IEC 60947-3: 0,48 kAJmenovitý krátkodobý výdržný proud Icw 1s IEC 60947: 0,60 kAInstalace, montážJmenovitý utahovací moment: 1,80 - 1,80 NmTyp spodního připojení modulárního zařízení: Šroubová svorkaNapětíJmenovité spínací napětí Ue (AC): 400 - 400 VTyp napájecího napětí: ACJmenovité izolační napětí Ui: 440 VJmenovité impulzní napětí Uimp: 4000 VKapacitaPočet modulů: 4BezpečnostTřída ochrany proti vniknutí (IP); IP20FrekvenceFrekvence: 50 - 60 HzRozměryVýška83 mmŠířka70 mmHloubka71 mmZařízeníPočet rozpínacích kontaktů: 0Počet rozpínacích kontaktů: 0Podmínky použitíRozsah provozních teplot-20 - 50 °CSkladovací/přepravní teplota-40 - 80 °CTyp připojenístřih flexibilního vodiče: 1,5 - 10 mm²střih pevného vodiče: 1,5 - 16 mm²TrvanlivostMechanická odolnost (počet cyklů): 200000Elektrická trvanlivost při jmenovitém zatížení v provozních cyklech (AC21): 25000Elektrická trvanlivost při jmenovitém zatížení v provozních cyklech (AC22): 25000MocCelkové ztráty výkonu pro jmenovitý proud8,40 WZtráty výkonu na pól pro jmenovitý proud2,10 WSděleníZarovnání spodního připojení pro modulární zařízeníOffsetová svorkaVyrovnání horních svorek modulárního zařízeníOffsetová svorka
