VAL-SEC-T2-2+F-120DC-FM – Omezovače přepětí typu 2

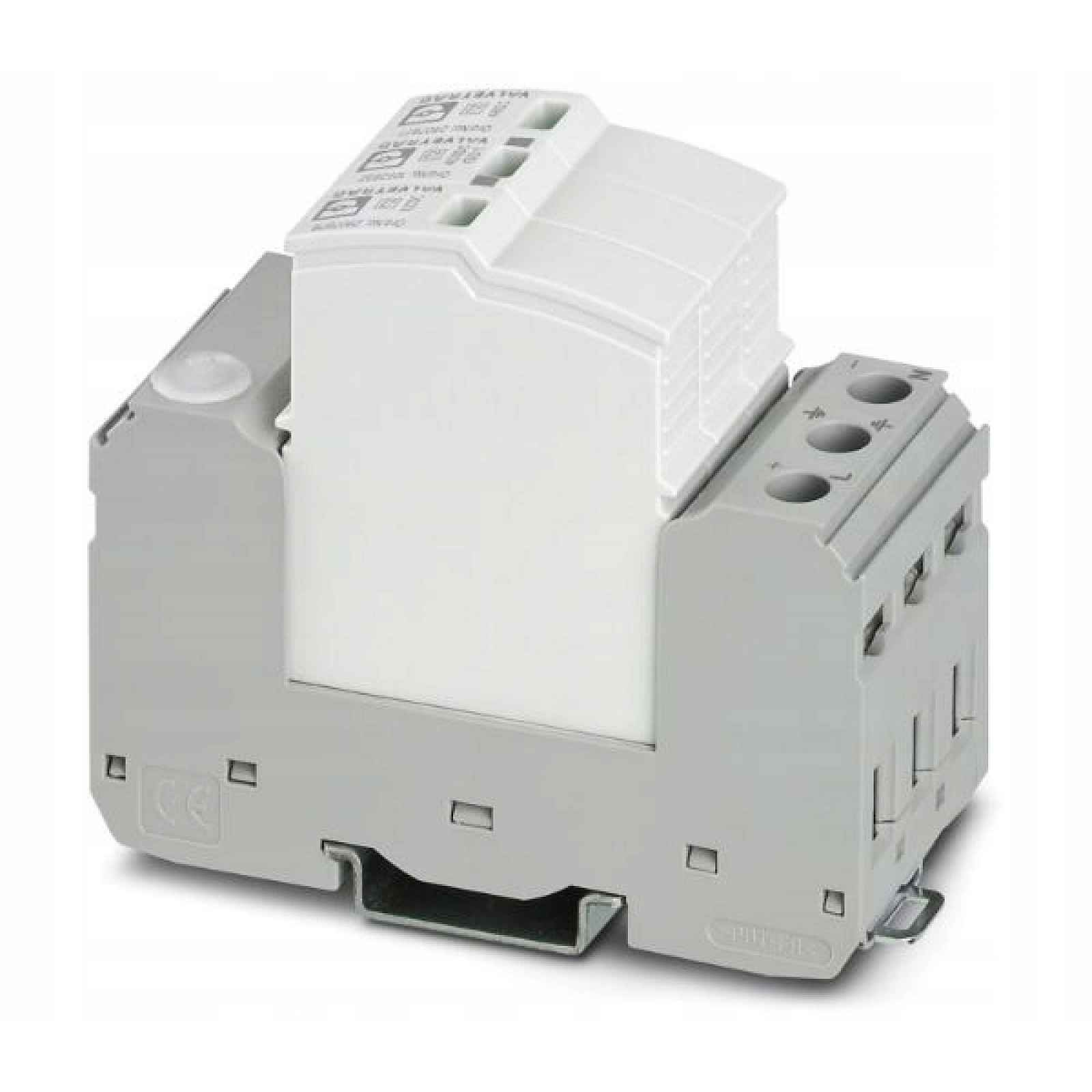

Předmětem nabídky je profesionální, zasouvací omezovač přepětí typu 2 (třída II) značky Phoenix Contact, model VAL-SEC-T2-2+F-120DC-FM (č. výrobku: 1033788). Celý popis ↓
Popis VAL-SEC-T2-2+F-120DC-FM – Omezovače přepětí typu 2
Zařízení je určeno k ochraně 2-pólových, izolovaných a uzemněných systémů stejnosměrného napětí (DC) s lineární provozní charakteristikou do 120 V DC.Produkt se vyznačuje nedostatkem svodového proudu, což z něj činí ideální řešení pro monitorované instalace, a úzkou konstrukcí (pouze 12 mm na pól), která šetří místo v ovládací skříni.Klíčové technické vlastnosti
| Typ | Omezovač přepětí typu 2 / Třída testu II (podle IEC 61643-11). |
| Konstrukce | Modulární, zasouvací (vyměnitelné vložky) na základně namontované na DIN lištu. |
| Nedostatek svodového proudu | Zařízení neovlivňuje měření izolačního odporu v systému. |
| Vzdálená signalizace | Vybaveno přepínacím kontaktem (FM) pro sledování stavu opotřebení. |
| Indikátor stavu | Opticko-mechanický indikátor na každém konektoru. |
Zobrazit celý popis
Podrobná elektrická specifikace
| Třída ochrany | Typ 2 / Třída II (podle IEC/EN 61643-11) |
| Jmenovité napětí UN | 100 V DC ... 120 V DC |
| Nejvyšší trvalé napětí UC | 150 V DC (nebo 135 V AC v bezpečnostním osvětlení) |
- Jmenovitý vybíjecí proud In (8/20 µs): 20 kA
- Maximální vybíjecí proud Imax (8/20 µs): 40 kA
- Souhrnný odváděný proud ITotal (8/20 µs): 40 kA
- Úroveň ochrany Up (DC+ až DC-): ≤ 1,8 kV
Úroveň ochrany Up (DC+/DC- až PE): ≤ 1,3 kV
| Odolnost proti zkratu ISCCR | 6 kA (při pojistce 20 A gG/B) nebo 0,2 kA (bez pojistky) |
| Jmenovitý proud zatížení IL | 40 A (vidlicová koncovka 6 mm²) nebo 63 A (pouzdro TWIN 2 x 10 mm²) |
| Proud ochranného vodiče IPE | ≤ 5 µA |
Doba provozu tA (DC+ až DC-): 25 ns
Doba provozu tA (DC+/DC- až PE): 100 ns
Mechanické a připojovací údaje
| Způsob montáže | 35 mm DIN lišta |
| Typ připojení | Šroubové (Závit M5, moment 4,5 Nm) |
| Průřez vodiče (tuhý) | 2,5 mm² ... 25 mm² |
| Průřez vodiče (ohebný) | 2,5 mm² ... 16 mm² |
Rozměry (Šíře) x Výška x Hl. ): 37,3 mm x 97,9 mm x 74,5 mm
| Stupeň ochrany | IP20 |
| Rozsah provozní teploty | -40 °C ... 80 °C |
| Materiál pouzdra | Vysoce kvalitní plast PBT-FR / PA 6.6-FR (hořlavost UL 94 V-0) |
Vzdálená signalizace poškození (FM kontakt)Funkce: Přepínací kontakt (monitorování stavu vložky)Provozní napětí: až 250 V AC nebo 125 V DC (200 mA)Typ připojení: Zásuvkový/šroubový konektor COMBICON
