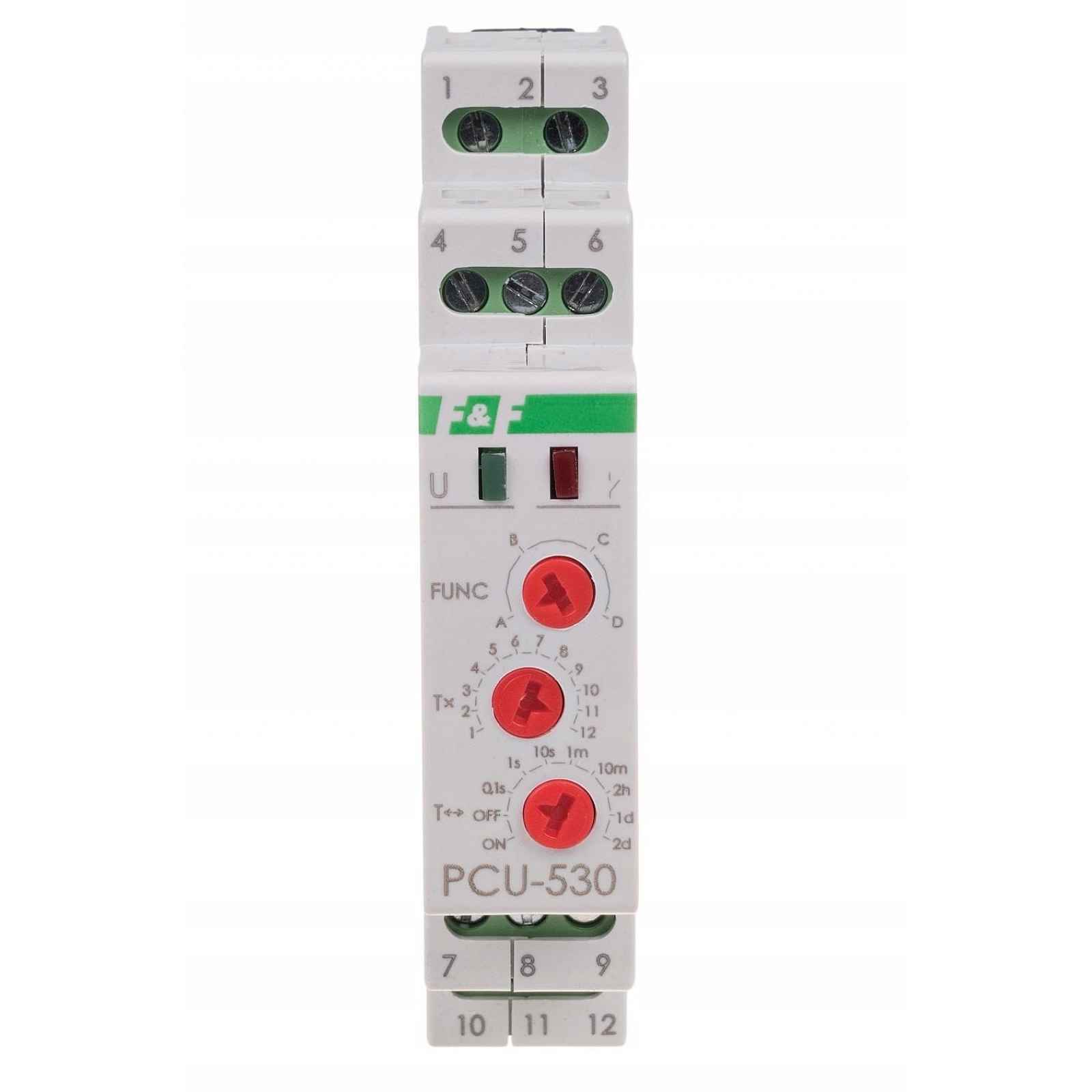

Univerzální časové relé PCU-530
Časová relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např.: ventilace, topení, osvětlení, signalizace, atd.). Celý popis ↓
Popis Univerzální časové relé PCU-530
Univerzální časové relé PCU-530Kontakt 3P.
Určení
Funkce
Funkce
*ZPOŽDĚNÉ VYPNUTÍ (A)
Do sepnutí relé zůstávají kontakty v poloze 5-4/8-7/11-10. Po přivedení napájecího napětí (svítí zelená LED U) se kontakty přepnou do polohy 5-6/8-9/11-12 a začne se odměřovat nastavený čas t (svítí červená LED). Po uplynutí času t se kontakty vrátí do polohy 5-4/8-7/11-10. Opětovná realizace pracovního režimu relé je možná po odpojení napájecího napětí a jeho opětovném zapnutí.
Zobrazit celý popis
*ZPOŽDĚNÉ ZAPNUTÍ (B)
Před i po přivedení napájecího napětí (svítí zelená LED U) zůstávají kontakty v poloze 5-4/8-7/11-10 a začne se odměřovat nastavený čas t. Po uplynutí času t dojde k přepnutí kontaktů do polohy 5-6/8-9/11-12 (svítí červená LED).
*ZPOŽDĚNÉ VYPNUTÍ - CYKLICKY (C)
Režim zpožděného vypnutí realizován cyklicky ve stejných intervalech nastaveného času práce a přestávky.
*ZPOŽDĚNÉ ZAPNUTÍ - CYKLICKY (D)
Režim zpožděného zapnutí realizován cyklicky ve stejných intervalech nastaveného času práce a přestávky.
Pozor!
- Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
- Práce s nově nastaveným rozsahem času nastane po vypnutí a opětovném zapnutí napájení.
- Při zapnutém napájení v nastaveném časovém rozsahu je možná plynulá regulace času v rozsahu hodnoty nastavení času.
Časové rozsahy
| 0,1s | 0,1÷1,2 s |
| 1s | 1÷12 s |
| 10s | 10÷120 s |
| 1m | 1÷12 min. |
| 10m | 10÷120 min. |
| 2h | 2÷24 hod. |
| 1d | 1÷12 dní (24÷288 hod.) |
| 2d | 2÷24 dní (48÷576 hod.) |
ON - při zapnutém napájení způsobí trvalé sepnutí kontaktu v poloze
5-6/8-9/11-12.
OFF - při zapnutém napájení způsobí trvalé sepnutí kontaktu v poloze
5-4/8-7/11-10.
Technické údaje
- napájení 100÷264 V AC/DC
- zatěžovací proud AC-1 3×[< 8A]
- kontakt 3P
- rozsah nastavení času 0,1 s÷24 h
- zpoždění sepnutí < 50 ms
- signalizace napájení LED zelená
- signalizace stavu kontaktu LED červená
- příkon 0,15 W
- pracovní teplota -25÷50°C
- připojení šroubové svorky 2,5 mm2
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
