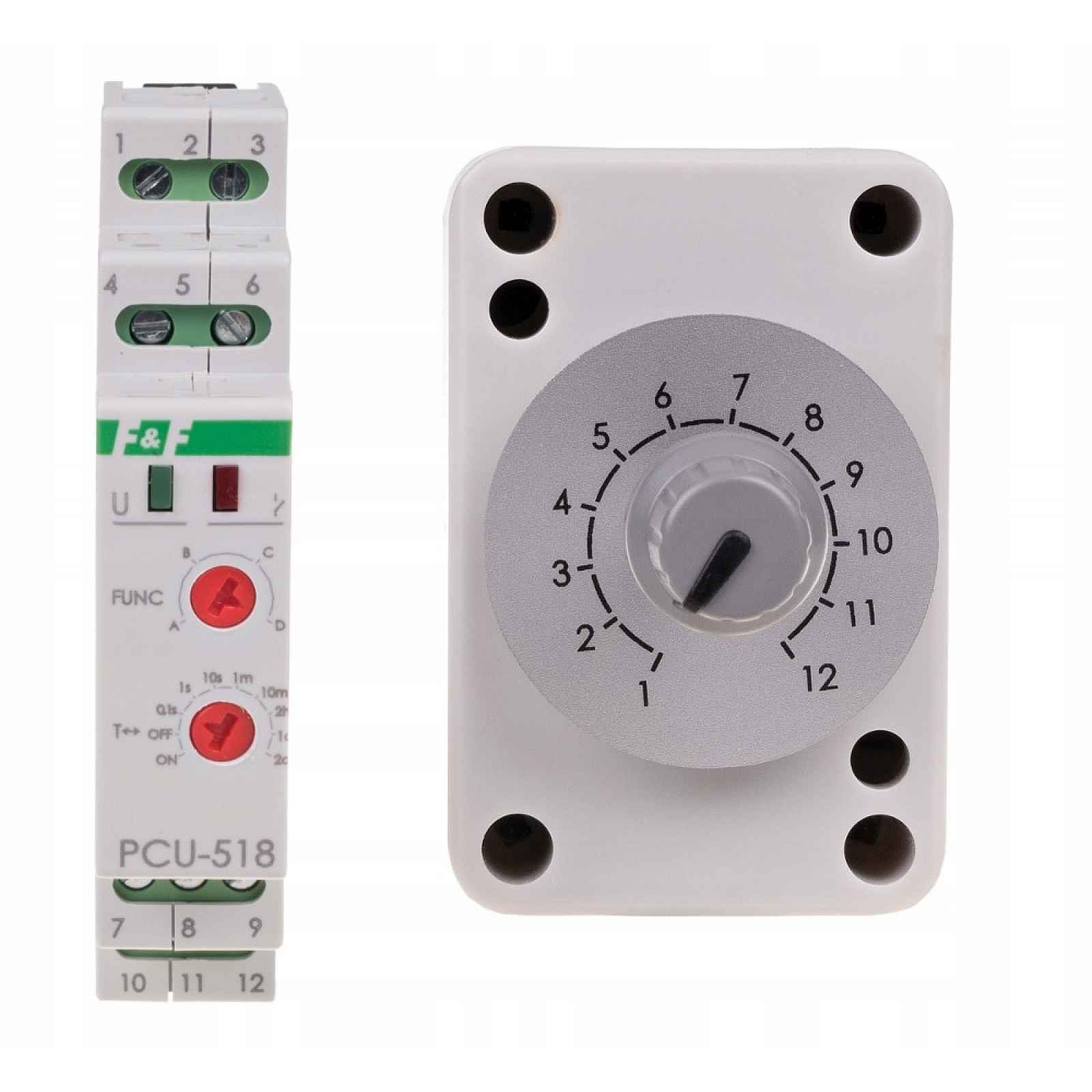

Univerzální časové relé PCU-518 Duo
Univerzální časový relé PCU-518 DUO 230 V AC / 24 V AC/DCS externím potenciometrem pro nastavení času. Určení: Časové relé slouží k časovému ovládání v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.). Akce: Vlastnosti: * OPOŽDĚNÉ VYPNUTÍ (A) Celý popis ↓
Popis Univerzální časové relé PCU-518 Duo
Do zapnutí relé zůstává kontakt v poloze 11-10. Po zadání napájecího napětí se kontakt přepne do polohy 11-12 a dojde k odměřování nastavené doby provozu. Po odměření času se kontakt vrátí do polohy 11-10. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.
*ZPOŽDĚNÉ ZAPNUTÍ (B)
Před a po uvedení napájecího napětí zůstává kontakt v poloze 11-10 a dochází k odměřování nastavené doby provozu. Po odměření času t dojde k přepnutí kontaktu do polohy 11-12. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.
Zobrazit celý popis
*ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY (C)
Režim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky.
*ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY (D)
Režim opožděného zapnutí je realizován cyklicky v stejných intervalech nastavené pracovní doby a přestávky.
- Nastavení otočného přepínače časového rozsahu do polohy:
Při zapnutém napájení způsobí trvalé zapnutí kontaktu do polohy 11-12.
Při zapnutém napájení dochází k trvalému zapnutí kontaktů do polohy 11-10.
- Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
- Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
- Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.
Technické údaje
- napájení 230 V AC a 24 V AC/DC
- proud zatížení
- separovaný kontakt 1P
- rozsah nastavení pracovní doby 0,1 sec÷24h
- zpoždění provozu
- LED signalizace napájení zelená
LED signalizace stavu kontaktu červená
- příkon 0,8 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
VNĚJŠÍ POTENCIOMETR
- rozměry plechovky 63×42×30 mm
- výška / průměr dříku 30 mm / Ø6
- otvor Ø10
