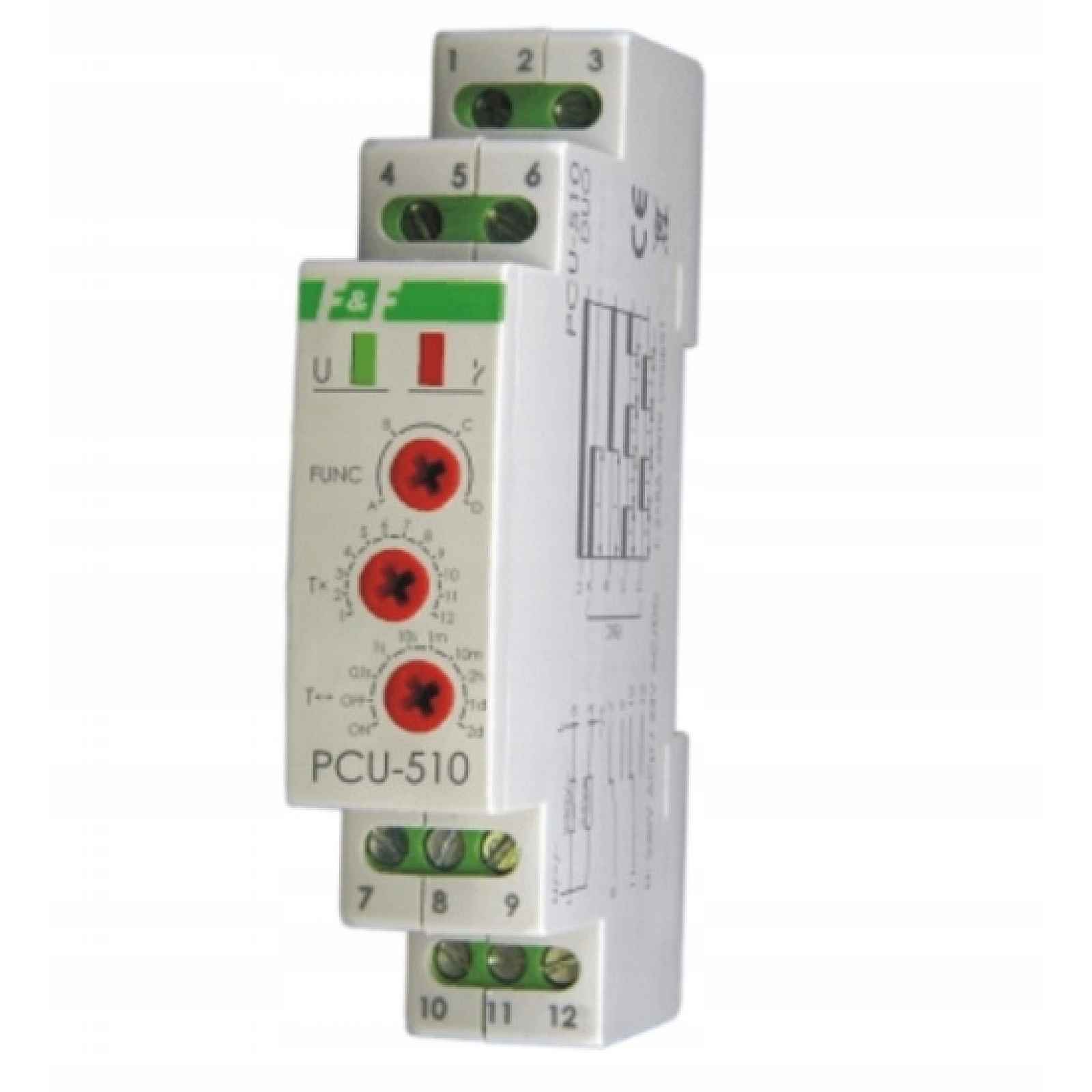

Univerzální časové relé PCU-510 Duo 230V

*ZPOŽDĚNÉ ZAPNUTÍ (B)

Před a po zadání napájecího napětí zůstávají kontakty v položkách 8-7 a 11-10 a dochází k odměřování nastavené doby provozu. Po odměření času t dochází k přepnutí kontaktů do položek 8-9 a 11-12. Opětovné provedení režimu provozu relé je možné po odpojení napájecího napětí a jeho opětovném zapnutí.

*ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY (C)

Režim opožděného vypnutí je realizován cyklicky ve stejných intervalech nastavené doby provozu a přestávky.

*ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY (D)

Režim opožděného zapnutí je realizován cyklicky v stejných intervalech nastavené pracovní doby a přestávky.

• Nastavení otočného přepínače časového rozsahu do polohy:

Při zapnutém napájení dochází k trvalému zapnutí kontaktů do poloh 8-9 a 11-12.

Při zapnutém napájení dochází k trvalému zapnutí kontaktů do poloh 8-7 a 11-10.

• Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
• Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
• Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.

Technické údaje

• napájení 230 V AC a 24 V AC/DC
• proud zatížení 2×(
• separovaný kontakt 1P
• rozsah nastavení pracovní doby 0,1 sec÷24h
• zpoždění provozu
• LED signalizace napájení zelená

LED signalizace stavu kontaktu červená

• příkon 0,8 W
• pracovní teplota -25÷50°C
• přípojka šroubové svorky 2,5 mm²
• rozměry 1 modul (18 mm)
• montáž na lištu TH-35
