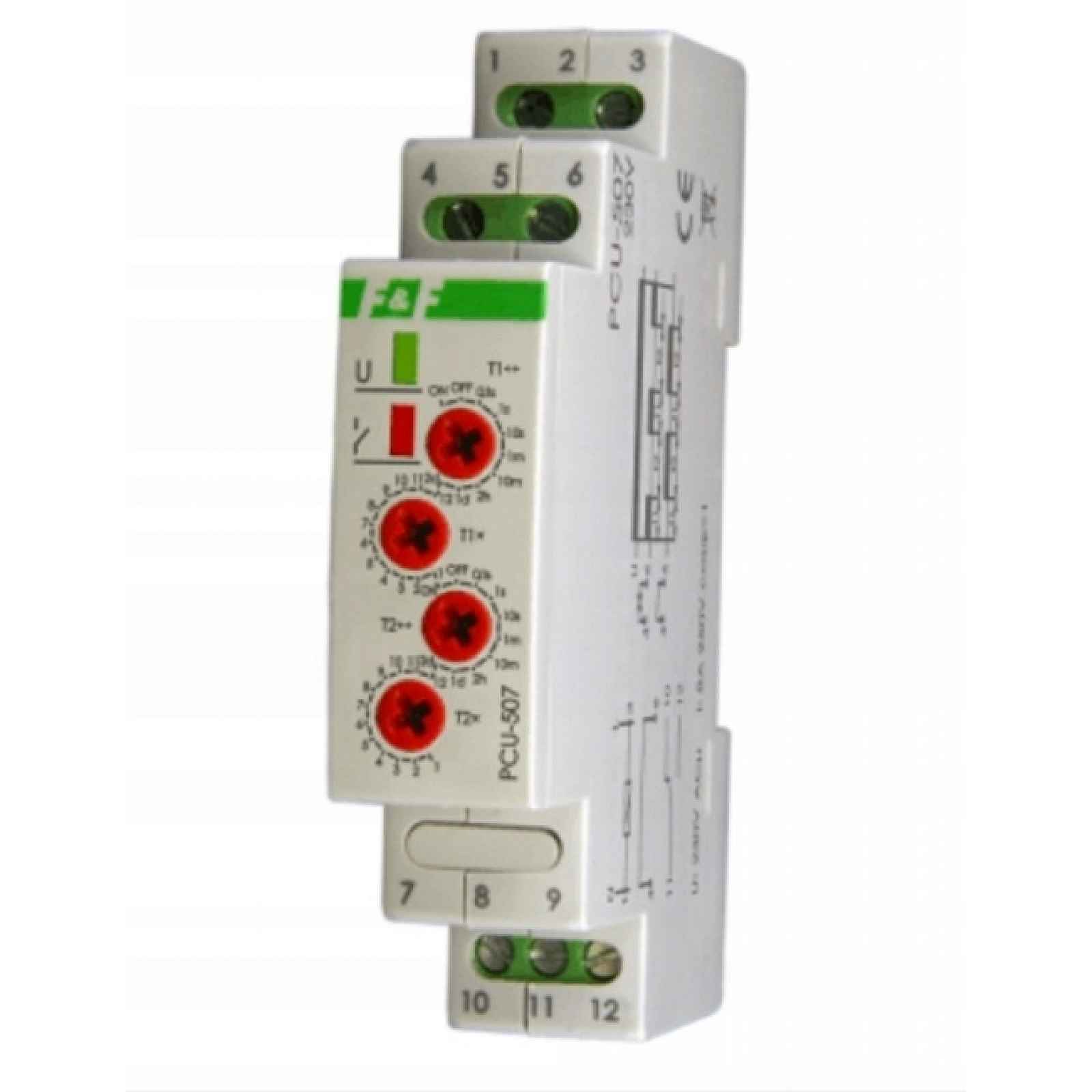

Univerzální časové relé PCU-507
Časové relé slouží k časovému řízení v systémech průmyslové a domácí automatizace (např. větrání, vytápění, osvětlení, signalizace apod.). Celý popis ↓
Popis Univerzální časové relé PCU-507
Univerzální časové relé PCU-507Nastavení dvou časů t1 a t2 (pracovní doba a doba přestávky).
Určení
Akce
Vlastnosti
*ZPOŽDĚNÉ VYPNUTÍ – CYKLICKY
Do zapnutí relé zůstávají kontakty v pozicích 2-3 a 11-10. Po zadání napájecího napětí se kontakty přepnou do polohy 2-1 a 11-12 na dobu t1. Po odměření času t1 se kontakty vrátí do polohy 2-3 a 11-10 na dobu t2. Sekvence těchto přepnutí je realizována cyklicky.
*ZPOŽDĚNÉ ZAPNUTÍ – CYKLICKY
Po zadání napájecího napětí zůstávají kontakty v poloze 2-3 a 11-10 po dobu t1. Po odměření času t1 dochází k přepnutí kontaktů do položek 2-1 a 11-12 na dobu t2. Po čase t2 se kontakty relé vrátí do pozic 2-3 a 11-10. Sekvence těchto přepnutí je realizována cyklicky.
Zobrazit celý popis
Pozor!
- Při zapnutém napájení systém nereaguje na změnu nastavení časového rozsahu.
- Práce s nově nastaveným časovým rozsahem nastává po vypnutí a opětovném zapnutí napájení.
- Při zapnutém napájení v nastaveném časovém rozsahu je možné plynule regulovat čas v rozsahu nastavení času.
Časové rozsahy
| 0,1 s | 0,1÷1,2 s |
| 1s | 1÷12 sec. |
| 10 s | 10÷120 s |
| 1 m | 1÷12 min. |
| 10 m | 10÷120 min. |
| 2 hodiny | 2÷24 hodin |
| 1d | 1÷12 dní (24÷288 hodin ) |
| 2d | 2÷24 dní (48÷576 hodin ) |
ON – při zapnutém napájení způsobí trvalé zapnutí kontaktu v poloze 11-12.
OFF – při zapnutém napájení způsobí trvalé zapnutí kontaktu v poloze 11-10.
Technické údaje
- napájení: PCU-507 230V 230V AC
- proud zatížení 2×(< 8A)
- separovaný kontakt 2P
- rozsah nastavení pracovní doby 0,1s÷576 hodin
- zpoždění provozu < 50 ms
- LED signalizace napájení zelená
LED signalizace stavu kontaktu červená
- příkon 0,8 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (35 mm)
- montáž na lištu TH-35
