Ukazatel proudu DMA-3 Ct 3-fázový

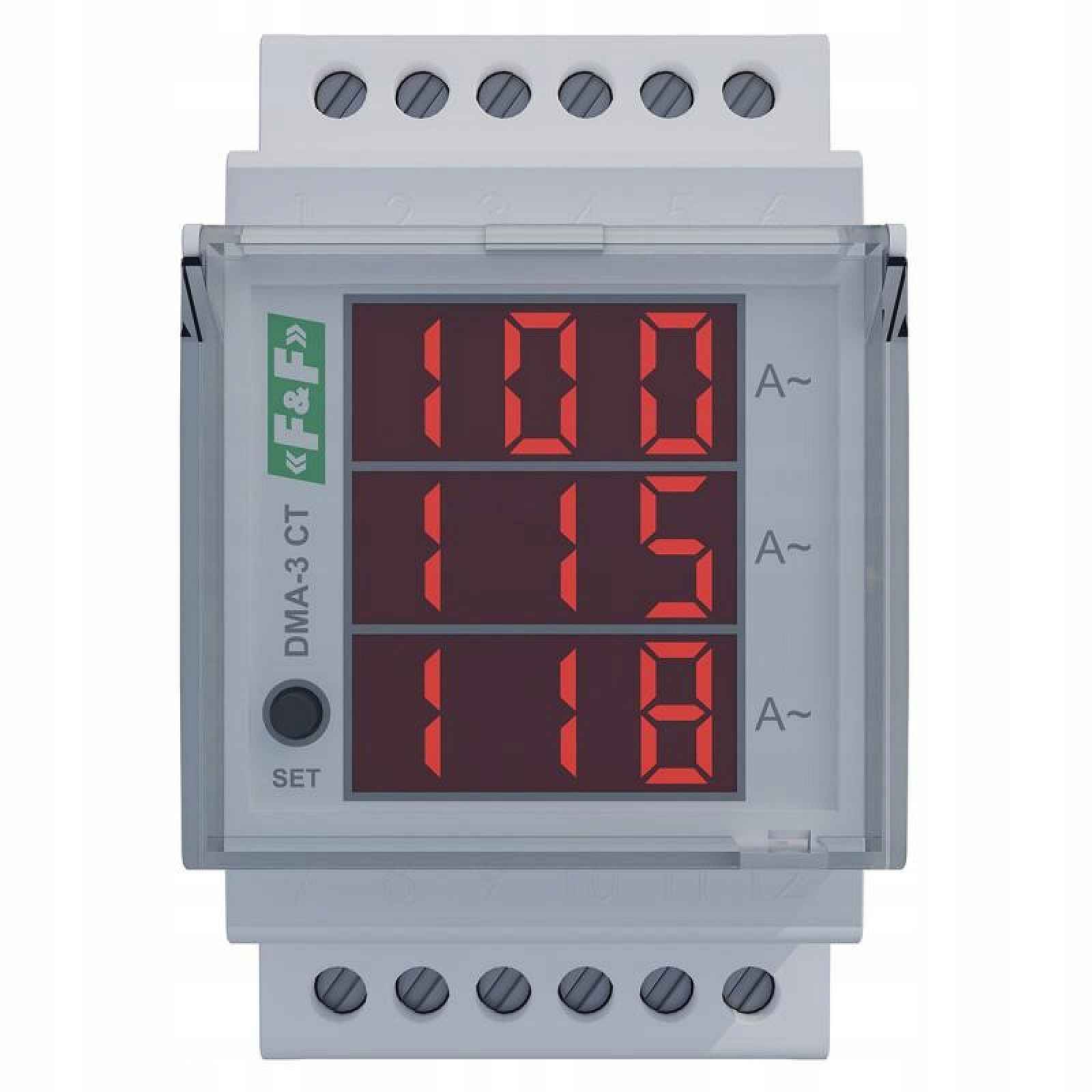

Třífázový indikátor proudu DMA-3 CTDMA-3 CT je třífázový indikátor proudu, určený pro měření v nepřímém zapojení s použitím proudových transformátorů s výstupním proudem 5 A. Indikátor průběžně měří efektivní hodnotu proudu RMS, jejíž výsledek se zobrazuje na 3řádkovém, 3místném segmentovém displeji umístěném na čelní straně zařízení. Indikátor umožňuje nastavení hodnot připojených proudových transformátorů, takže hodnota zobrazená na displeji odpovídá skutečné hodnotě proudu. DMA-3 CT je určen pro montáž do rozvaděče přímo na DIN lištu 35 mm. POZOR Pokud jsou sekundární vinutí transformátoru otevřená (např. během montáže) a měřeným obvodem protéká proud, může se na svorkách transformátoru indukovat nebezpečné napětí. Je nutné se bezpodmínečně chránit před takovou situací vypnutím napájení měřených obvodů nebo nasazením dodatečných můstků zkratujících sekundární stranu transformátoru. Indikátor je určen pro měření proudu s použitím proudových transformátorů o jmenovitém výstupním proudu 5 A. Průtok proudu o hodnotě vyšší než 6 A měřicím obvodem indikátoru může vést k jeho poškození. Pro zvýšení bezpečnosti se doporučuje uzemnit jednu stranu proudového transformátoru způsobem znázorněným na schématu zapojení. Technické údaje Typ: třífázový ampérmetrNapájecí napětí: 165÷265 V AC/DCMěření: nepřímé (transformátor 5A)Měřená hodnota: efektivní hodnota střídavého proudu (RMS)Počet měřicích kanálů: 3Měřicí rozsah: 0÷5 ADisplej pro každou fázi: 3místný LED (výška číslice 10 mm)Přesnost odečtu: měřicí rozsah do 100 A: 0,1 A; měřicí rozsah nad 100 A: 1 AFrekvence napájení: 45÷55 HzPřesnost indikace: 1 %Maximální okamžité přetížení: 20 A/1 sMaximální proud: 6 APřipojení: šroubové svorky 2,5 mm2 (lanko); šroubové svorky 4,0 mm2 (drát)Utahovací moment: 0,5 NmPříkon: 4 WPracovní teplota: -25 ÷ 50 °CRozměry: 3 moduly (52,5 mm)Montáž: na lištu 35 mmStupeň krytí: IP20
