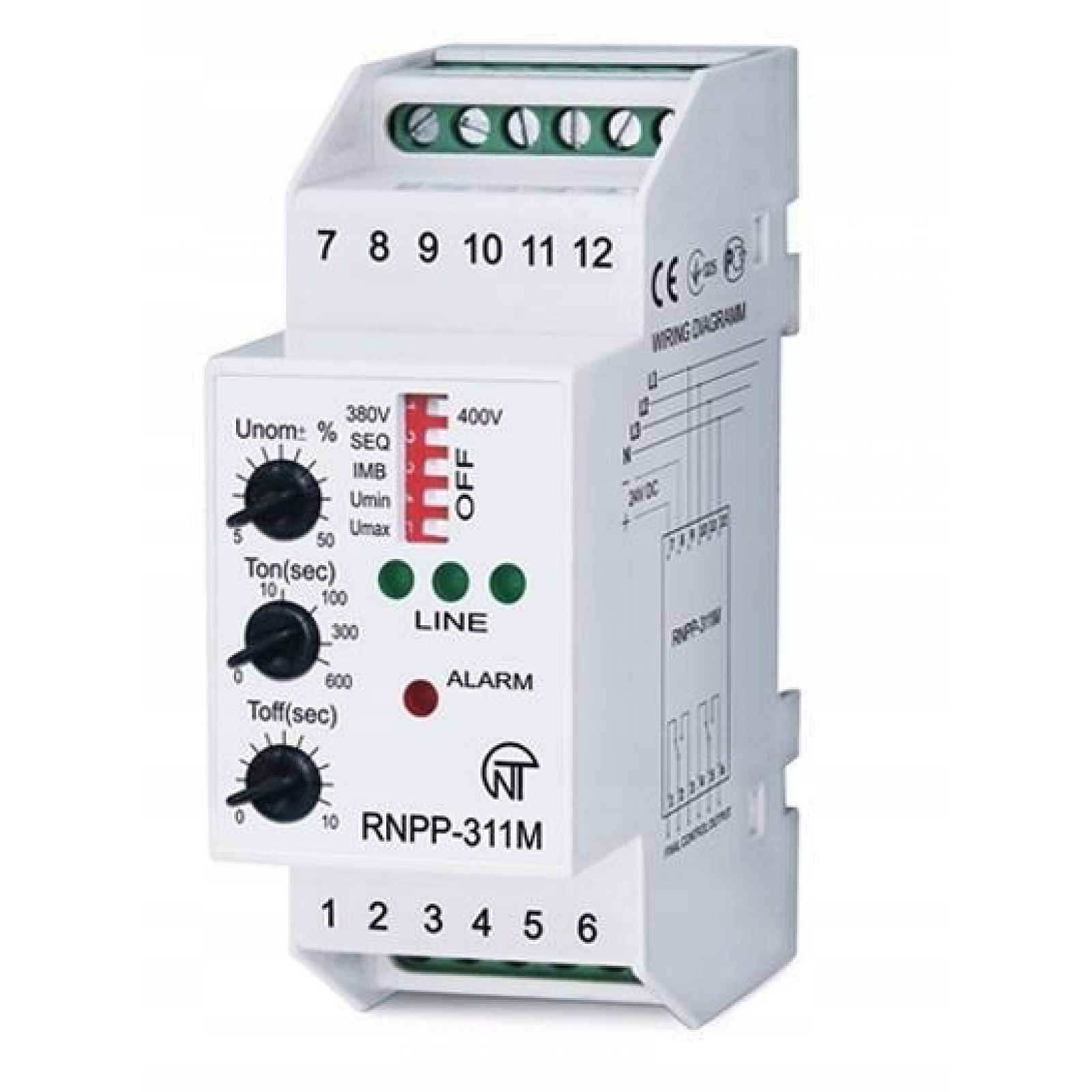

Třífázový napěťový relé RNPP-311M Novatek Electro
Třífázový napěťový relé RNPP-311MRelé kontroluje základní parametry elektrické sítě a v případě jejich odchylky odpojí zátěž. LED diody na předním panelu signalizují: přítomnost napětí v síti; stav zatížení (zapnuto/vypnuto); druh vzniklé poruchy. Celý popis ↓
Popis Třífázový napěťový relé RNPP-311M Novatek Electro
Pomocí regulačních potenciometrů může uživatel provést nastavení:
prahová hodnota minimální/maximální přípustné hodnoty napětí (v procentech jmenovitého napětí);
zpoždění doby zapnutí zátěže po obnovení správných parametrů sítě
dobu odpojení zátěže v případě jakéhokoli výpadku síťového napětí.
Pomocí přepínačů na předním panelu si uživatel může vybrat typ řízené sítě 380/400 V a zapnout nebo vypnout kontrolu parametrů sítě, jako jsou:
- pořadí a výskyt mezifázového zkratu
- přítomnost všech fází a symetrie síťového napětí;
- pokles napětí;
- zvýšení napětí;
Zobrazit celý popis
Vhodné kombinace polohy spínačů umožňují provoz relé RNPP-311M v různých režimech, jako jsou:
- režim plné kontroly napětí sítě;
- režim kontroly minimálního/maximálního napětí;
- režim kontroly minimálního napětí;
- režim kontroly maximálního napětí;
- režim kontroly přítomnosti fází;
- režim kontroly nesprávného pořadí a mezifázového zkratu;
režim kontroly fázové asymetrie a další režimy.
Kontrola přítomnosti fází se udržuje ve všech polohách spínačů, mimo jiné když jsou v poloze OFF.
Předpokládaná možnost připojení externího napájení 24 V (na individuální objednávku).
