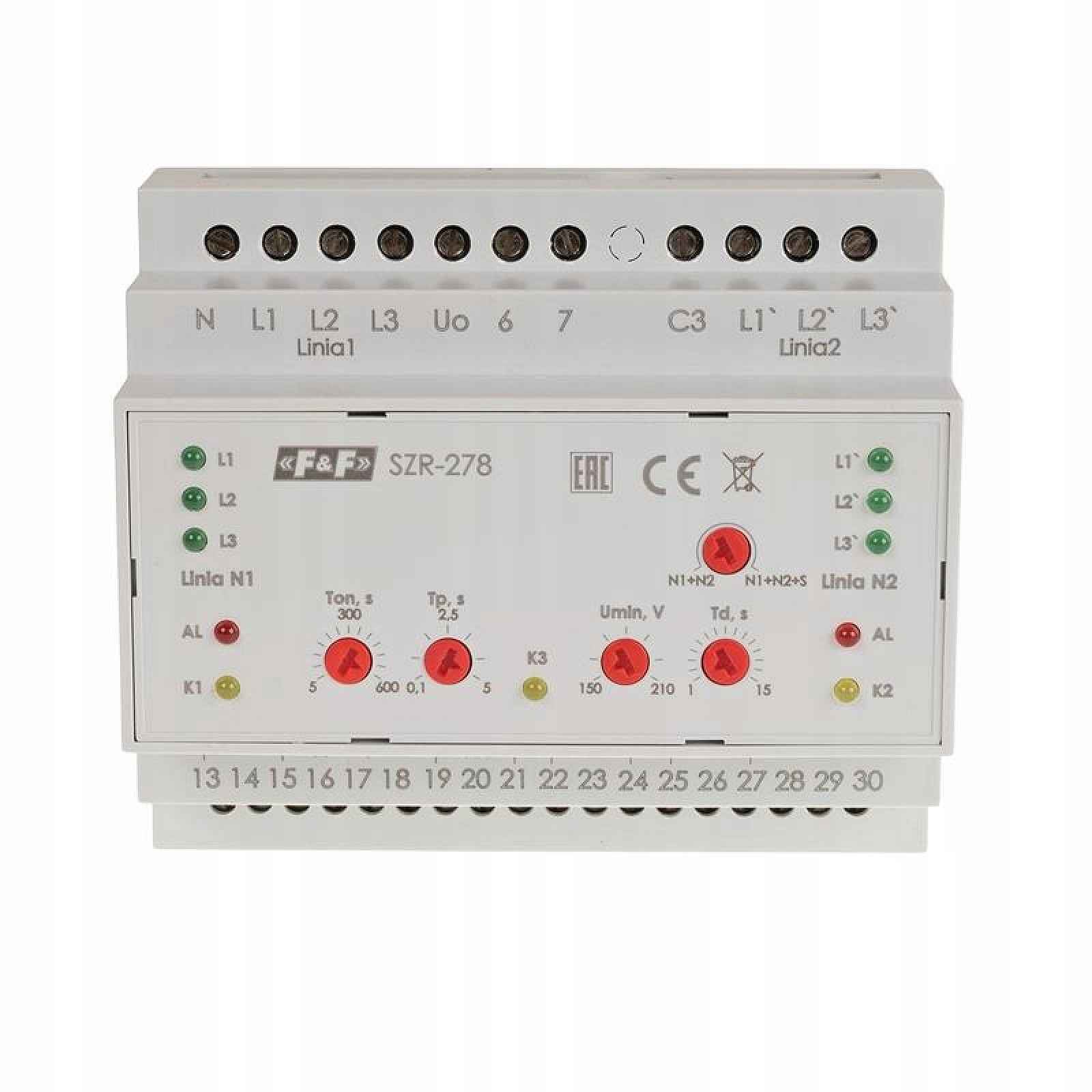

SZR-278 Rezervní regulátor

Ovladač rezervy SZR-2782 kontrolované linky. Řídicí jednotka automatického zapínání rezervy je určena ke kontrole parametrů a správnosti provozu napájecích vedení a automatickému přepínání zdrojů napájení objektu v případě poklesu parametrů aktuálně připojeného napájecího vedení nebo úplného výpadku napětí v tomto vedení. FUNKCE OVLADAČE kontrola přítomnosti fází;kontrola pořadí fází;kontrola fázové asymetrie;monitorování minimálního a maximálního fázového napětí;ovládání stykačů nebo konektorů s motorovým pohonem;kontrola stavu stykačů;monitorování provozu nadproudových jističů;ochrana přijímačů před napětím vyšším než 400 V;programový a elektrický zámek proti současnému zapnutí stykačů;oddělené signalizační a poplachové výstupy;schopnost pracovat z externího zdroje energie;práce v rozsahu napětí od 24 do 450 V;použití v 1fázových obvodech;automatické zapnutí záložního napájení podle zadaného algoritmu;nastavení doby provozu systému zapnutí zálohy po vypnutí a obnovení hlavního napájení;ruční kontrola prováděcích zařízení;indikace přítomnosti a správnosti vstupního napětí;indikátory stavu ("zapnuto", "vypnuto", "nepovinné") prováděcích zařízení;programový zámek proti současnému zapnutí stykačů; Technické údaje: Řízené linky 3 x 400 V + N (čtyřvodičové)Počet řízených linek 2Napájecí napětí 24÷264 V ACFrekvence 45÷55 HzMaximální napětí 450 V ACDoba vypnutí spodní 1÷15 sDoba vypnutí horní 0,3 sDoba přepnutí linky 0,1÷5 sDoba startu generátoru 5÷100 sDoba zhasnutí generátoru 20÷200 sDoba vypnutí při výpadku napětí 0,1 sDoba zapnutí hlavního vstupu po obnovení napětí 5÷600 sPočet reléových výstupů 4Maximální zatěžovací proud 16 AMaximální proud cívky stykače 2 AKonfigurace kontaktů 4 × NO/NCSpodní napěťový práh 150÷210 V ACHorní napěťový práh 270 V ACPřipojení šroubové svorky 2,5 mm²Utahovací moment 0,4 NmPříkon 4 VAProvozní teplota -20÷40°CRozměry 6 modulů (105 mm)Montáž na lištu 35 mmStupeň krytí IP20
