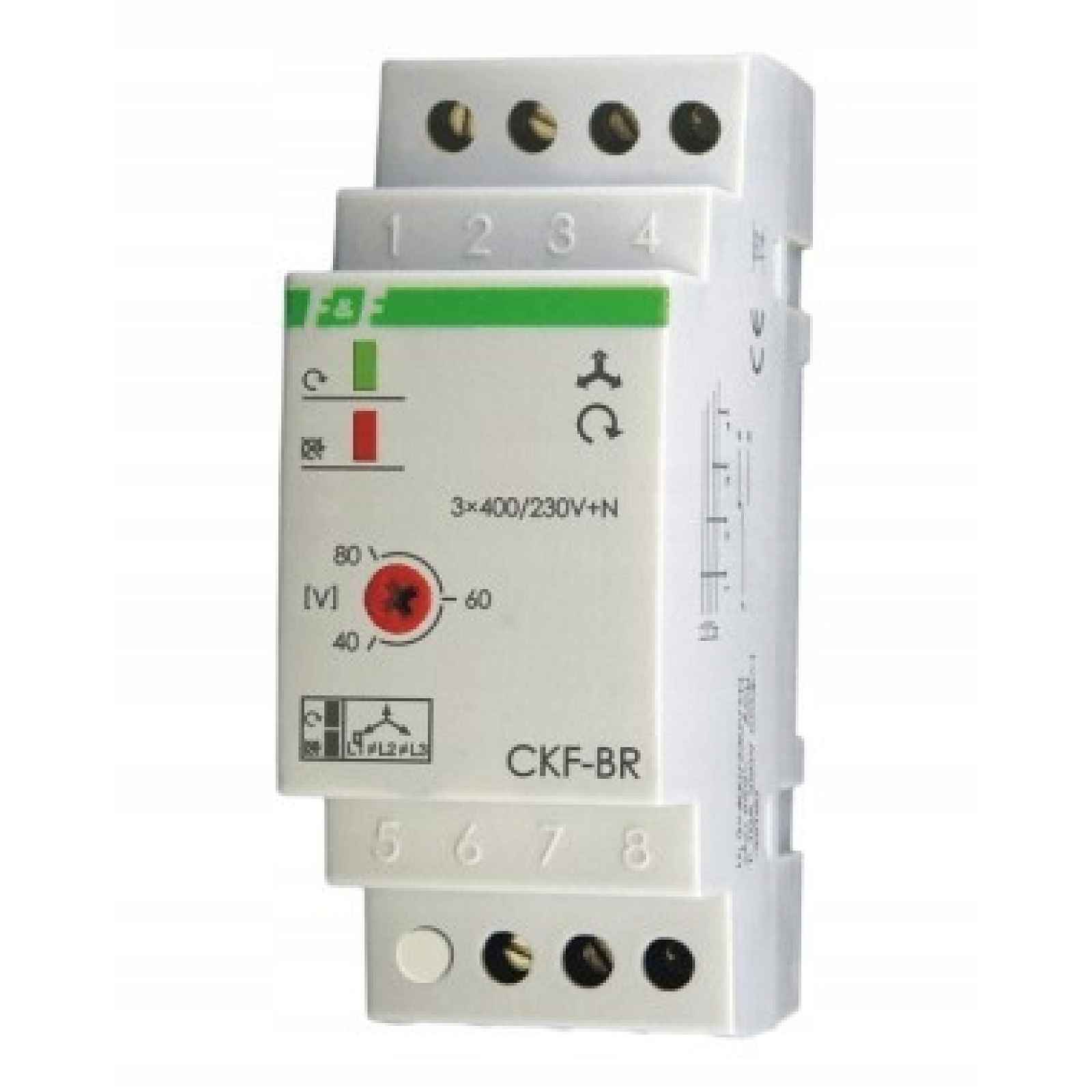

Snímač pořadí a zániku fáze Ckf-br
Snímač pořadí a zániku fází je určen k ochraně elektrických motorů napájených z třífázové sítě v případě výpadku napětí v jedné nebo více fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru, a k ochraně směru otáčení motoru v případě změny fází před senzorem. Celý popis ↓
Popis Snímač pořadí a zániku fáze Ckf-br
Snímač pořadí a zániku fáze CKF-BRS nastavitelným prahem napěťové asymetrie provozu. Kontakt 1P.
Určení
Akce
Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru. K vypnutí dojde s zpožděním 4 sekundy, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (ti. o hodnotu napěťové hystereze).
Zobrazit celý popis
Při výše uvedených anomáliích je nastartování motoru nemožné. V případě změny pořadí fází před senzorem, která způsobuje nežádoucí změnu směru otáčení motoru, senzor neumožní nastartování motoru. Opětovné zapnutí je možné po návratu správného pořadí fází.
Technické údaje
- napájení 3×400/230V+N
- separovaný kontakt 1P
- proud zatížení
- signalizace napájení / správné pořadí fází LED zelená
- LED červená signalizace nesprávného pořadí fází
Asymetrie provozního napětí 40÷80V~
- napěťová hystereze 5V~
- zpoždění vypnutí 4 sekundy
- příkon 1,6 W
- pracovní teplota -25÷50°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 2 modulů (35 mm)
- montáž na 35 mm lištu
