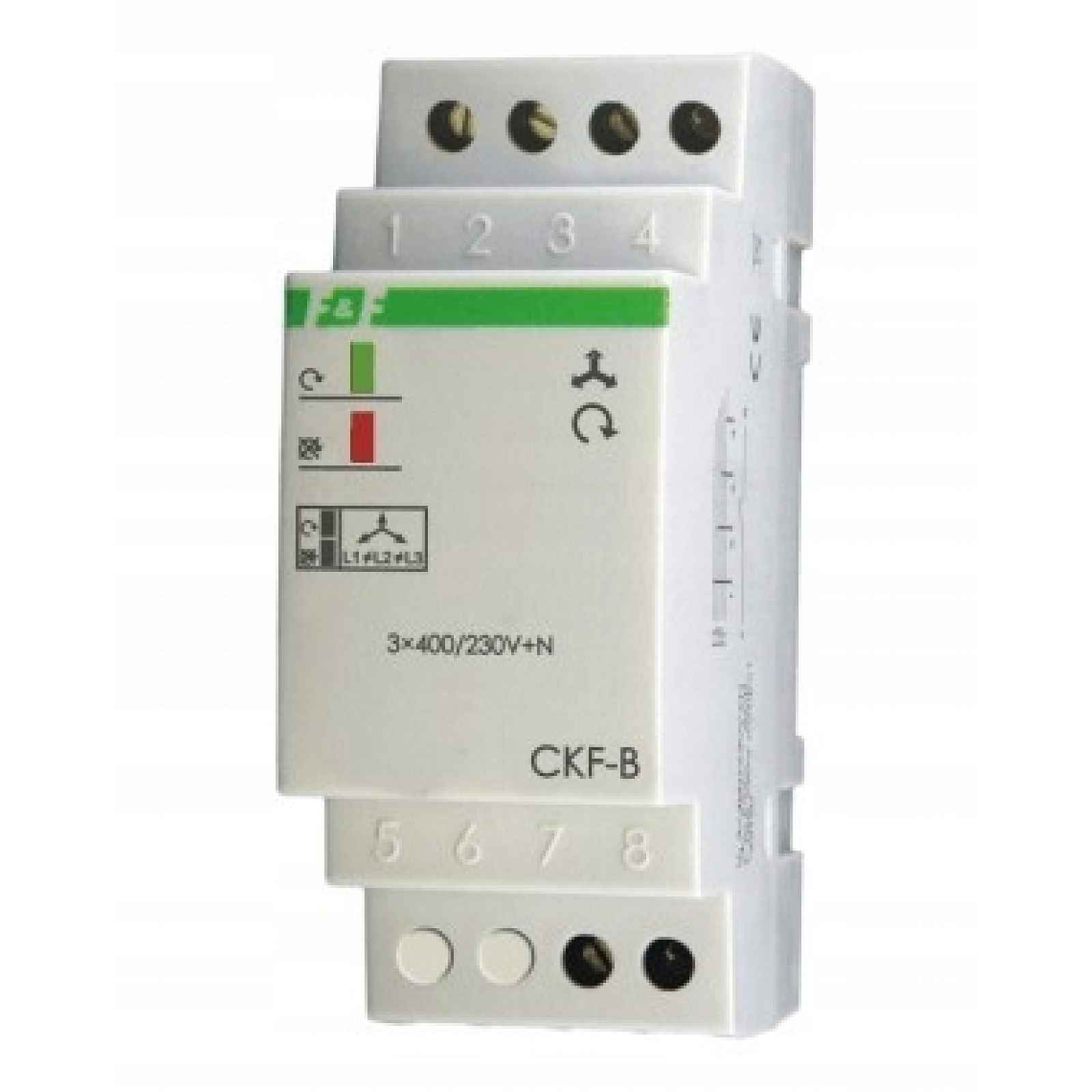

Snímač pořadí a zániku fáze Ckf-b

Snímač pořadí a zániku fáze CKF-BS konstantním prahem napěťové asymetrie provozu. Kontakt 1Z. Určení: Snímač pořadí a zániku fází je určen k ochraně elektrických motorů napájených z třífázové sítě v případě výpadku napětí v jedné nebo více fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru, a k ochraně směru otáčení motoru v případě změny fází před senzorem. Akce: Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru. K vypnutí dojde s zpožděním 4 sekundy, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (ti. o hodnotu napěťové hystereze). Při výše uvedených anomáliích je nastartování motoru nemožné. V případě změny pořadí fází před senzorem, která způsobuje nežádoucí změnu směru otáčení motoru, senzor neumožní nastartování motoru. Opětovné zapnutí je možné po návratu správného pořadí fází. Technické údaje: napájení 3×400/230V+N separovaný kontakt 1Z proud zatížení signalizace napájení / správné pořadí fází LED zelená LED červená signalizace nesprávného pořadí fází provozní napěťová asymetrie 55 V~ napěťová hystereze 5V~ zpoždění vypnutí 4 sekundy příkon 1,6 W pracovní teplota -25÷50°C přípojka šroubové svorky 2,5 mm² rozměry 2 modulů (35 mm) montáž na 35 mm lištu
