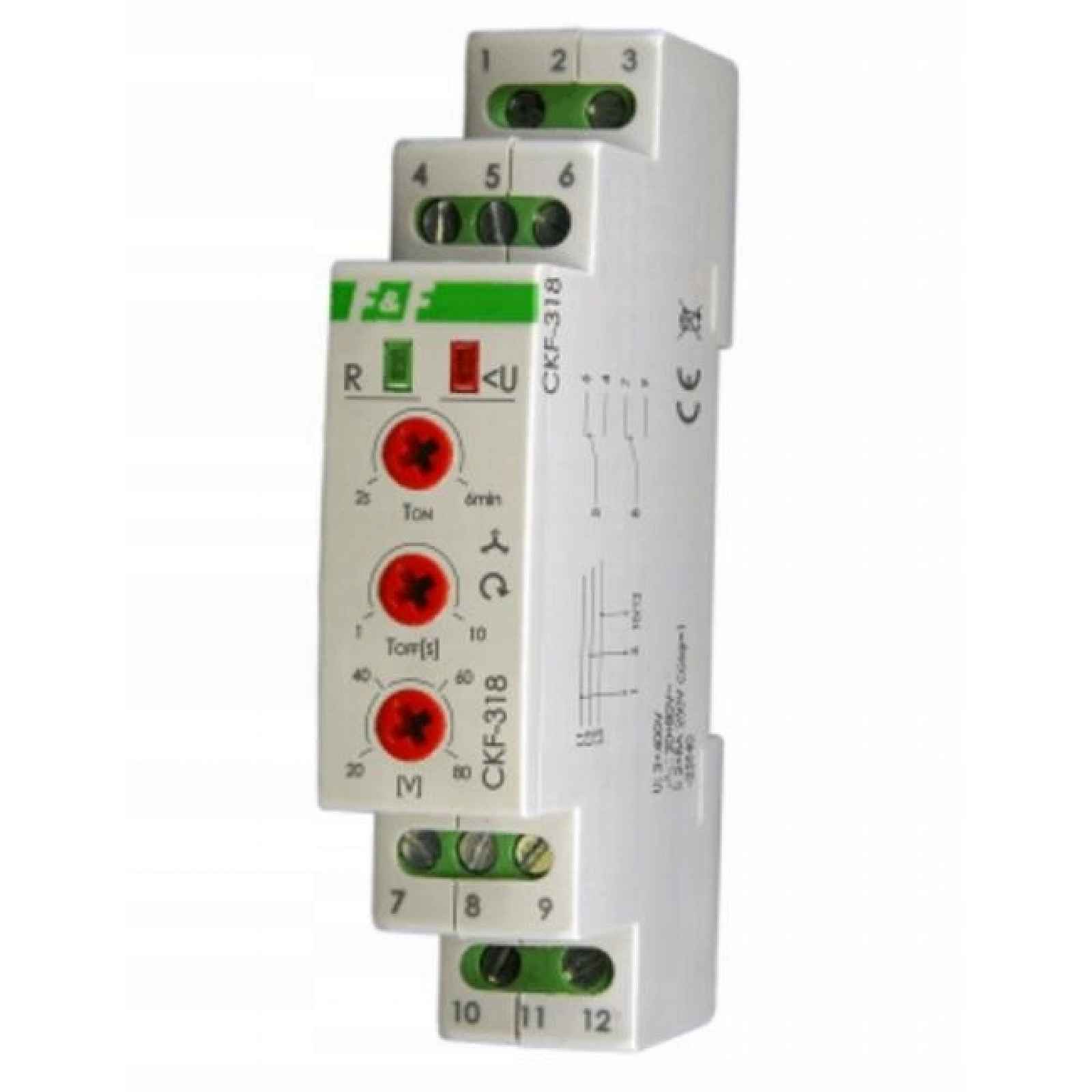

Snímač pořadí a zániku fáze CKF-318
Snímač pořadí a zániku fáze CKF-318 je určen k ochraně elektrických motorů napájených z třífázové sítě 3×400V (bez neutrálního vodiče). Celý popis ↓
Popis Snímač pořadí a zániku fáze CKF-318
Snímač pořadí a zániku fáze CKF-318Určení
Realizované bezpečnostní funkce
- napěťová asymetrie mezi fázemi
- úplná ztráta fáze
- symetrický pokles napětí ve třech fázích
- změna pořadí fází
- překročení horního napěťového prahu fáze >480 V
- překročení spodního napěťového prahu fáze < 320 V
Akce
Při správných podmínkách napětí sítě jsou kontakty senzoru uzavřeny. V případě výskytu napěťových anomálií senzor odpojí kontakty s odpovídajícím časovým zpožděním. Návrat parametrů sítě do normálních podmínek způsobí opětovné zapnutí kontaktů s nastaveným zpožděním.
Zobrazit celý popis
signalizace
Zelená LED [R]
- svítí – správné parametry, uzavřený kontakt
- bliká – odpočítávání času zpoždění opětovného zapnutí
- Červená LED [ - svítí - napěťová asymetrie nebo napětí pod 320 V
- bliká ×1/s – nesprávné pořadí fází
- bliká ×3/s – napětí nad 480 V
Technické údaje
- napájení 3×400
- kontakt 2× separovaný 1×NO/NC
- proud zatížení < 10 A
- kontrola napájení 2× LED
Napěťová asymetrie provozu 20÷80V~
- provozní napětí min/max < 320 V~ / >480 V~
- napěťová hystereze 5V~
- zpoždění vypnuto při asymetrii 1÷10s
- zpoždění opětovného zal. při asymetrii a zániku 2÷360s
- doba provozu pro napětí min/max 5 s / 0,5 s
- příkon 1,6 W
- přípojka šroubové svorky 2,5 mm²
- pracovní teplota – 25÷40°C
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35 mm
- stupeň krytí IP20
