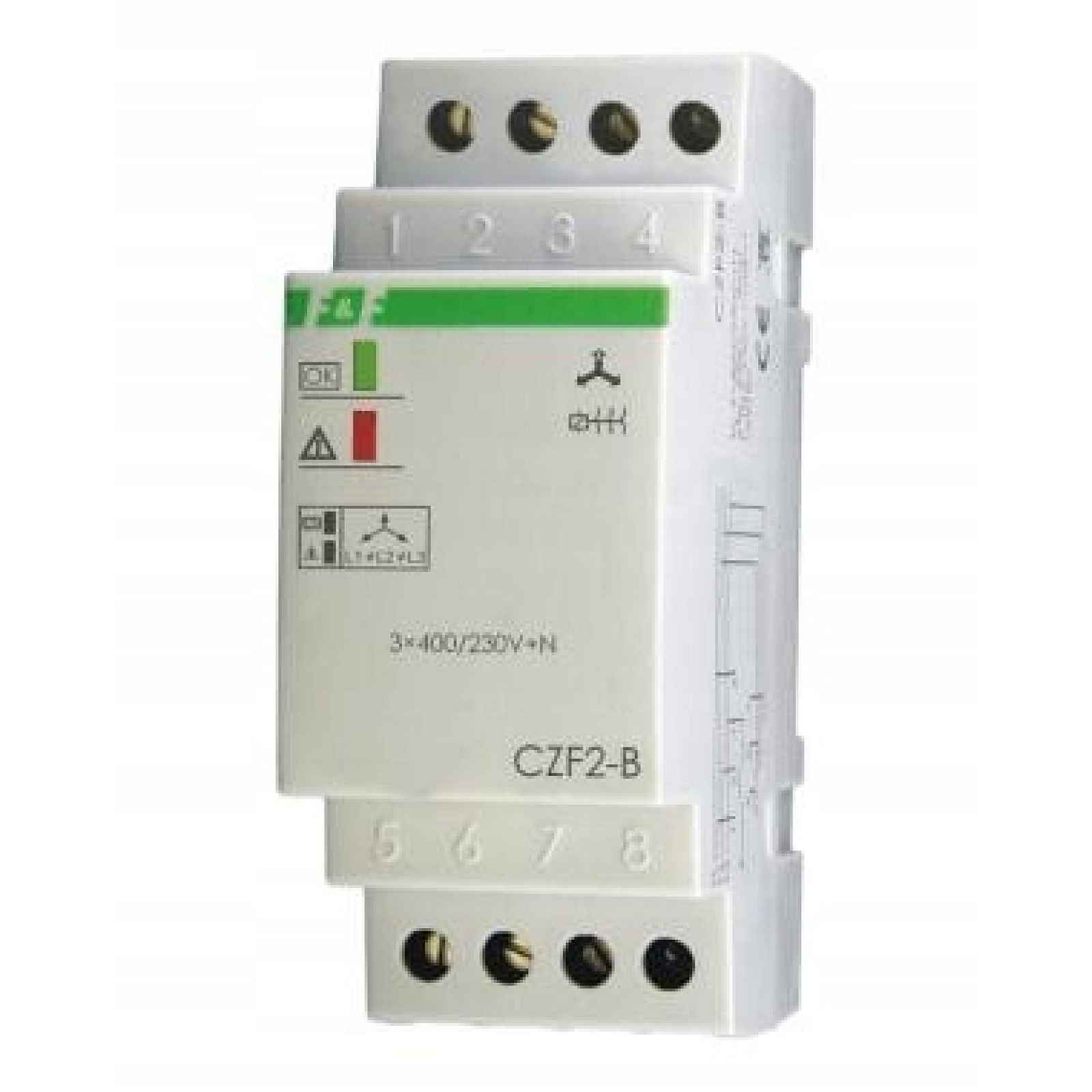

Snímač fázového výpadku s kontrolou kontaktů CZF-2B
Snímač fázového výpadku CZF 2 je určen k ochraně elektromotoru napájeného z třífázové sítě v případě výpadku napětí v jedné nebo více fázích asymetrie napětí mezi fázemi a poškození kontaktů spínacího stykače, které hrozí zničením motoru. Celý popis ↓
Popis Snímač fázového výpadku s kontrolou kontaktů CZF-2B
- Snímač fázového výpadku s kontrolou kontaktů CZF-2B
- Kód: CZF-2B
- Č.: 5908312593065
- Výrobce: F&F
- Určení
Akce
Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad 45 V (tj. Pokles napětí pod 185 V v jedné fázi způsobí vypnutí motoru. Vypnutí nastane se zpožděním 3 až 5 s, což zabraňuje odpojení motoru při dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (tj. o hodnotu napěťové hystereze).
Zobrazit celý popis
Porucha kteréhokoli kontaktu spínacího spínače motoru způsobí trvalé vypnutí motoru. Restartování je možné až po úplném odpojení napájení, odstranění závady stykače a opětovném zapnutí. Při výše uvedených anomáliích je nastartování motoru nemožné.
Technické údaje
| nepřetržité napájení | 3×400V+N |
| Zatěžovací proud | < 10A |
| kontrola napájení | 2xLED |
| Asymetrie provozního napětí | 45 V~ |
| Provozní napětí | 185 V |
| napěťová hystereze | cca 5V~ |
| zpoždění zapnutí | 3÷5s |
| příkon | 1,6 W |
| připojení | šroubové svorky 4 mm2 |
| trvanlivost | 105 sepnutí |
| pracovní teplota | -25÷50oC |
| rozměry | 70×60×25 mm |
| upevnění | na kolejnici |
