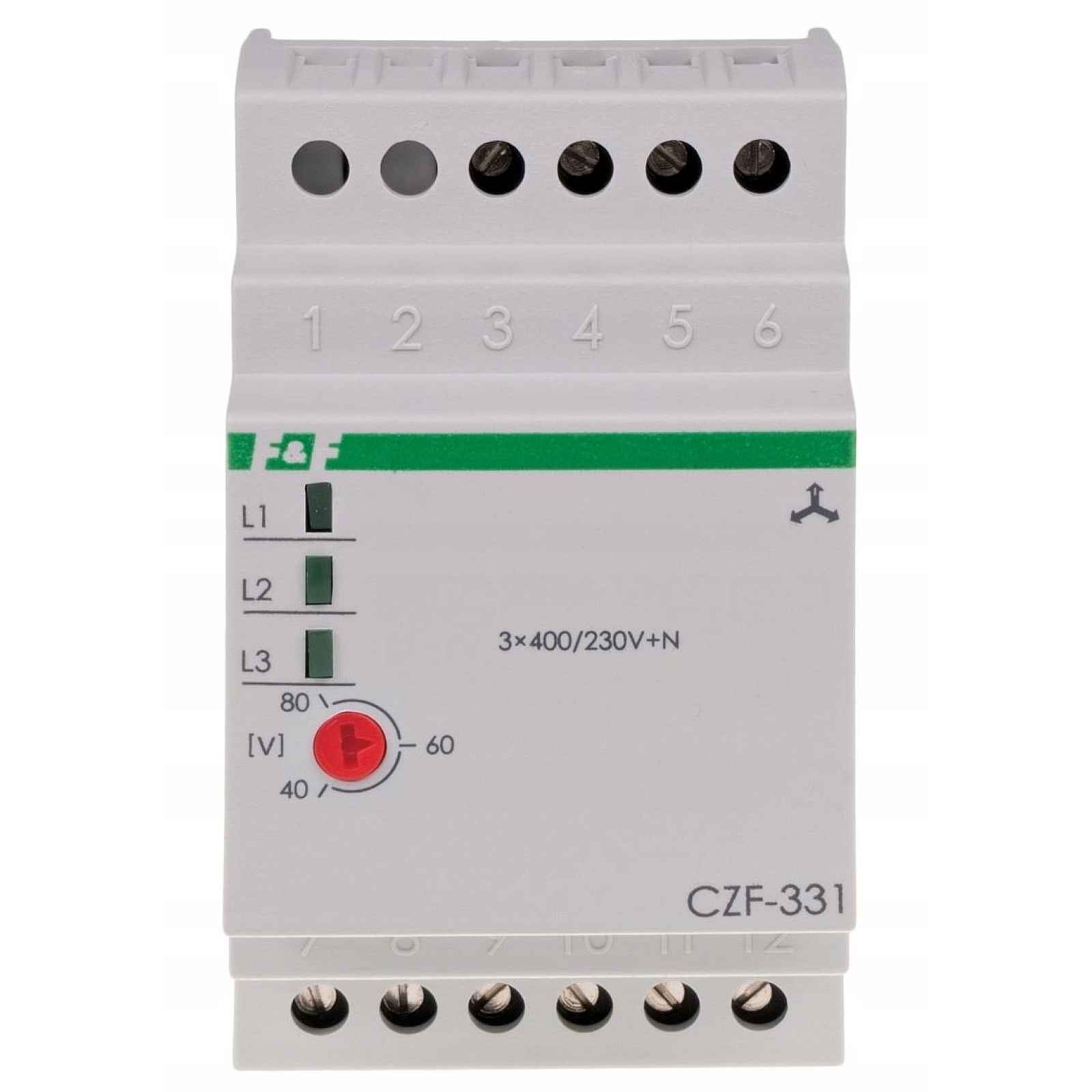

Snímač fázového výpadku CZF-331
Snímač výpadku fáze je určen k ochraně elektrického motoru napájeného z třífázové sítě v případě výpadku napětí v jedné nebo více fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru. Celý popis ↓
Popis Snímač fázového výpadku CZF-331
Snímač fázového výpadku CZF-331S nastavitelným prahem napěťové asymetrie provozu. Kontakt 1P.
BEZ ZPOŽDĚNÍ PROVOZU. Kontakt 1P.
Určení
Akce
Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru. K vypnutí dojde se zpožděním 0,2 sekundy, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (ti. o hodnotu napěťové hystereze). Při výše uvedených anomáliích je nastartování motoru nemožné.
Zobrazit celý popis
Technické údaje
- napájení 3×400/230V+N
- separovaný kontakt 1P
- proud zatížení 2×(< 5A)
- kontrola napájení 3×LED červená
Asymetrie provozního napětí 40÷80V~
- napěťová hystereze 5V~
- zpoždění vypnutí 0,2 sekund
- příkon 0,8 W
- pracovní teplota – 25÷40°C
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na 35 mm lištu
