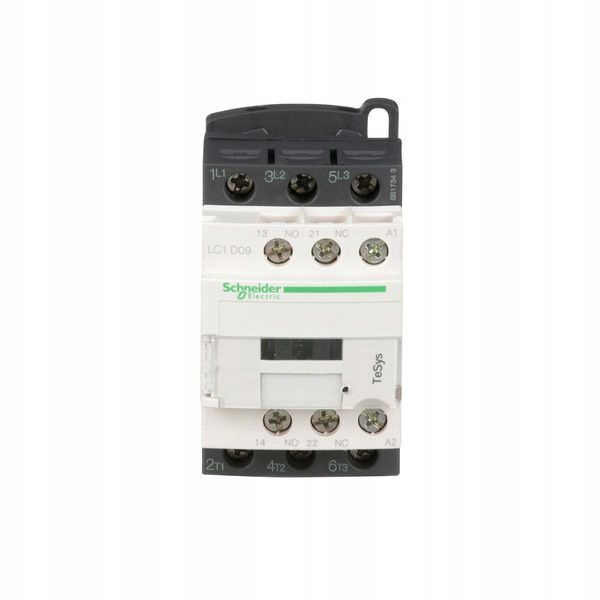

Schneider Electric stykač TeSys D 3P 9A cívka 24 V AC LC1D09B7Schneider Electric stykač TeSys D 3P 9A cívka 24 V AC LC1D09B7
Stykač Schneider Electric TeSys D
Stykač řady TeSys D se 3 hlavními póly (3 NO), určený pro aplikace řízení motorů. Model nabízí pracovní proud 9 A v AC-3 při 400 V a pracovní výkon 4 kW při 400 V.
Je vybaven cívkou 24 V AC 50/60 Hz. Vestavěné pomocné kontakty zahrnují 1 NO + 1 NC. Hlavní obvod využívá šroubové přípojky.
Zařízení má šířku 45 mm a umožňuje montáž na DIN lištu nebo šroubové upevnění.
3 hlavní póly: 3 NEProvozní proud AC-3 při 400 V: 9 APracovní výkon AC-3 při 400 V: 4 kWOvládací cívka: 24 V AC 50/60 HzPomocné kontakty: 1 NO + 1 NCŠroubové přípojkyŠířka: 45 mm
EAN: 3389110348675 | MPN: LC1D09B7 | Původní jméno: TeSys Deca contactor - 3P(3 NO) - AC-3/AC-3e - = 440 V 9 A - 24 V AC coil
Typ napětí: ACHarmonizovaný systémový kód: 8536 4190 00Rated operation power at AC-3, 400 V: 4 kWNumber of normally open contacts jako hlavní kontakt: 3Number of normally closed contacts jako hlavní kontakt: 0Rated operation current Ie at AC-3, 400 V: 9 ARated control supply voltage at AC 50 Hz: 24 VRated control supply voltage at AC 60 Hz: 24 VTyp elektrického propojení hlavního okruhu: Šroubové spojeníBalíček úrovně 1: 3389110348675Balíček úrovně 2: 3389110348673Balíček úrovně 3: 3389110348675Modular verze: NeČíslo auxiliárního zásobníku jako normální otevřený kontakt: 1Číslo auxiliárního kontaktu jako normální zamrzlý kontakt: 1Rated operation current Ie at AC-1, 400 V: 25 ARated operation current Ie at AC-4, 400 V: 6 ARated operation power at AC-4, 400 V: 2.2 kWRated operation power NEMA: 0 kW
