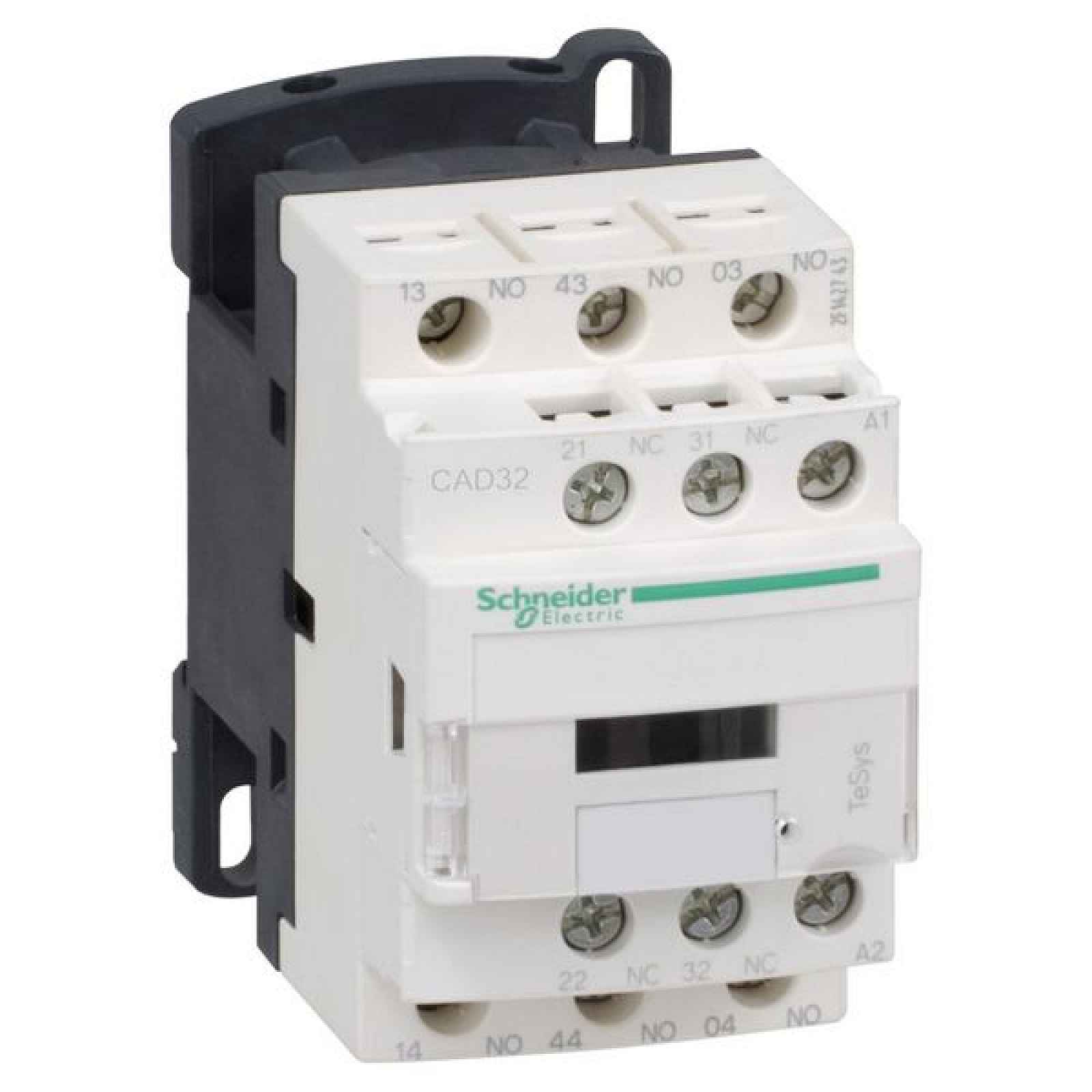

Schneider Electric ovládací relé TeSys D 3NO+2NC CAD32BDSchneider Electric ovládací relé TeSys D 3NO+2NC CAD32BD
Ovládací relé Schneider Electric TeSys D
Ovládací relé řady TeSys D je vybaveno 5 pomocnými kontakty v konfiguraci 3 NO + 2 NC. Určeno pro řídicí obvod 24 V DC s parametry 10 A / 690 V.
Model má šroubové svorky a lze jej namontovat na 35 mm DIN lištu nebo pomocí šroubů. Šířka pouzdra je 45 mm. Přizpůsobeno pro ovládání elektromagnetického zatížení AC-15/DC-13.
Konfigurace kontaktů: 3 NO + 2 NCOvládací napětí: 24 V DCJmenovitý provozní proud Ie při 400 V: 10 ANapětí: až 690 VPomocné přípojky obvodu: šroubové svorkyMontáž: 35 mm DIN lišta nebo šroubová lištaŠířka: 45 mm
EAN: 3389110404166 | MPN: CAD32BD | Původní jméno: TeSys Deca control relay - 3 NO + 2 NC - = 690 V - 24 V DC standard coil
Typ napětí: DCHarmonizovaný systémový kód: 8536 4190 00Rated operation current Ie, 400 V: 10 ASouřadné pro manuální operace: NeRated control supply voltage at DC: 24 VWith LED indukce: NeBalíček úrovně 1: 3389110404166Balíček úrovně 2: 3389110404164Balíček úrovně 3: 3389110404166Rozhraní: NeČíslo auxiliárního zásobníku jako normální otevřený kontakt: 3Číslo auxiliárního kontaktu jako normální closed contact: 2Číslo auxiliárního kontaktu jako změna kontaktů: 0Typ připojení auxiliárního okruhu: Šroubové připojeníČíslo auxiliárního kontaktu jako normální closed contact, delayed switching: 0Number of auxiliary contacts jako normální otevřený kontakt, leading: 0Způsob montáže: DIN-rail/šroub
