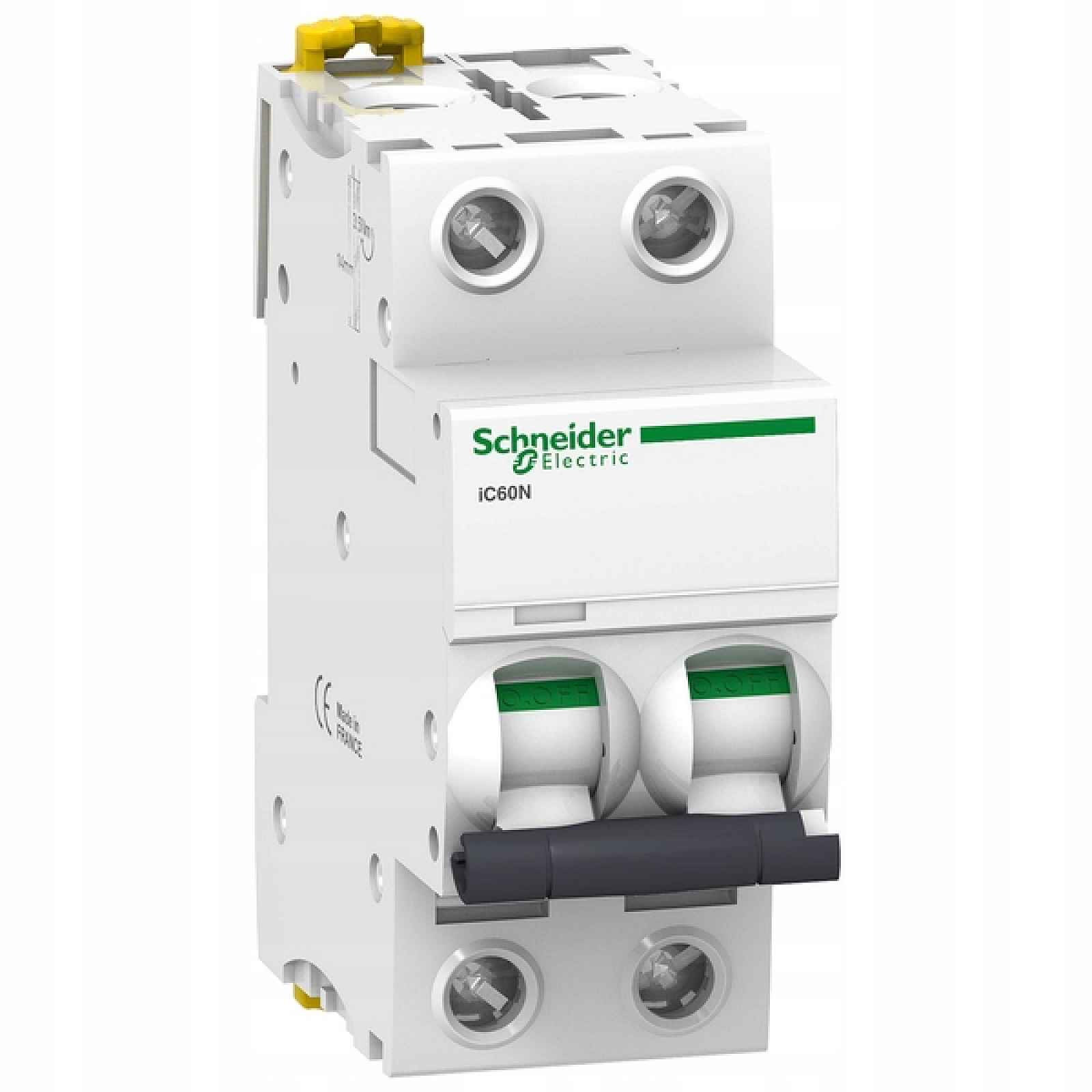

Schneider Electric nadproudový vypínač Acti9 iC60N 2P 16 A D A9F75216Schneider Electric nadproudový vypínač Acti9 iC60N 2P 16 A D A9F75216
Nadproudový spínač Schneider Electric Acti9 iC60N
Acti9 iC60N je nízkonapěťový nadproudový jistič (MCB) značky Schneider Electric. Jedná se o 2-pólový přístroj s 2 chráněnými póly, jmenovitým proudem 16 A a spouštěcí charakteristikou D.
Jmenovitá zkratová spojovací kapacita je 6000 A při 400 V AC podle EN/IEC 60898-1 a až 10 kA při 400 V podle IEC 60947-2. Pro 230 V podle IEC 60947-2 je hodnota Icu 20 kA. Izolační napětí Ui je 500 V.
Vypínač lze namontovat na DIN lištu. Šířka zařízení je 36 mm a celkové rozměry jsou 36 × 85 × 78,5 mm. Výrobek má stupeň krytí IP20, třídu omezení proudu 3, kategorii přepětí IV a stupeň znečištění 3.
Model je vybaven indikátorem VisiTrip a zeleným indikátorem VisiSafe. Rozsah provozní teploty je od -35 °C do 70 °C.
řada: Acti9 iC60Ntyp: nadproudový vypínač MCBpočet pólů: 2počet chráněných pólů: 2jmenovitý proud: 16 Acharakteristika: Dizolační napětí Ui: 500 Vstupeň ochrany: IP20
EAN: 3606480080951 | MPN: A9F75216 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60N, 2P, 16 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Modulární šířka: 2Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480080951Balíček úrovně 2: 3606480080958Balíček úrovně 3: 3606480080959Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 2Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 16Napětí [V]: 400Charakteristika: DBěhouny: 2Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
