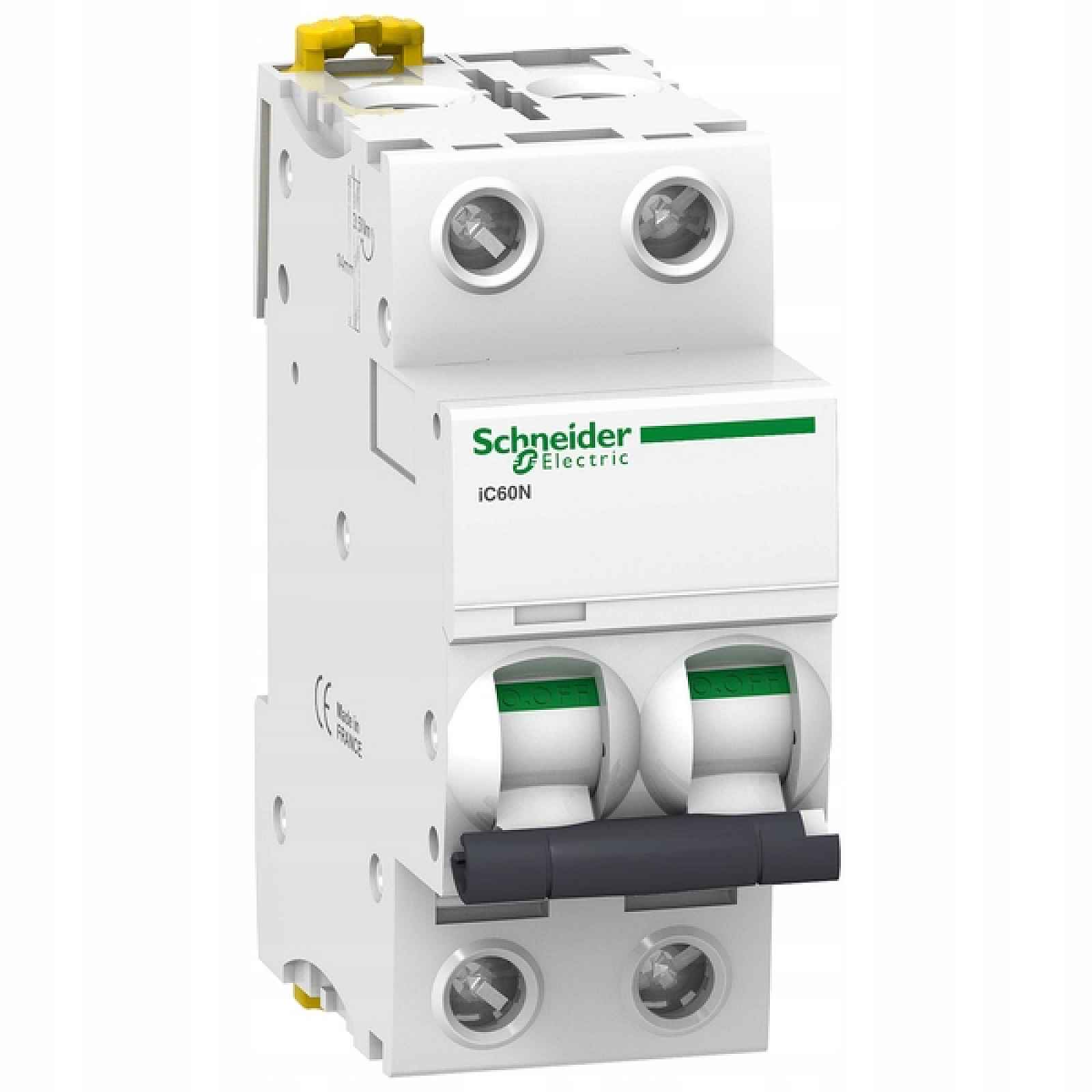

Schneider Electric nadproudový vypínač Acti9 iC60N 2P 10A D A9F75210Nadproudový spínač Schneider Electric Acti9 iC60N
Schneider Electric Acti9 iC60N je nízkonapěťový nadproudový jistič se dvěma chráněnými póly. Model má jmenovitý proud 10 A a spouštěcí charakteristiku D.
Jmenovitá zkratová spojovací kapacita je 6000 A při 400 VAC podle IEC 60898-1. Podle IEC 60947-2 dosahuje vypínač 20 kA při 220 až 240 VAC a 10 kA při 400 V. Izolační napětí Ui je 500 V.
Zařízení je určeno k montáži na DIN lištu. Šířka je 4 moduly po 9 mm a rozměry jsou 36 × 85 × 78,5 mm. Stupeň ochrany je IP20 a IP40 po namontování do krytu. Výrobek má bílou barvu (RAL9003).
2P, 2 chráněné pólyJmenovitý proud: 10 Acharakteristika: DUi: 500 Vtřída omezení proudu: 3kategorie přepětí: IVrozsah provozní teploty: od -35 °C do 70 °C
EAN: 3606480080944 | MPN: A9F75210 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60N, 2P, 10 A, D curve, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)Modulární šířka: 2Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480080944Balíček úrovně 2: 3606480080941Balíček úrovně 3: 3606480080942Současná limitovaná třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protisknutelnost: NeČíslo chráněných polí: 2Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPevná instalace: NePotravinové vybavení je poživatelné: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 6 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 10Napětí [V]: 400Charakteristika: DBěhouny: 2Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
