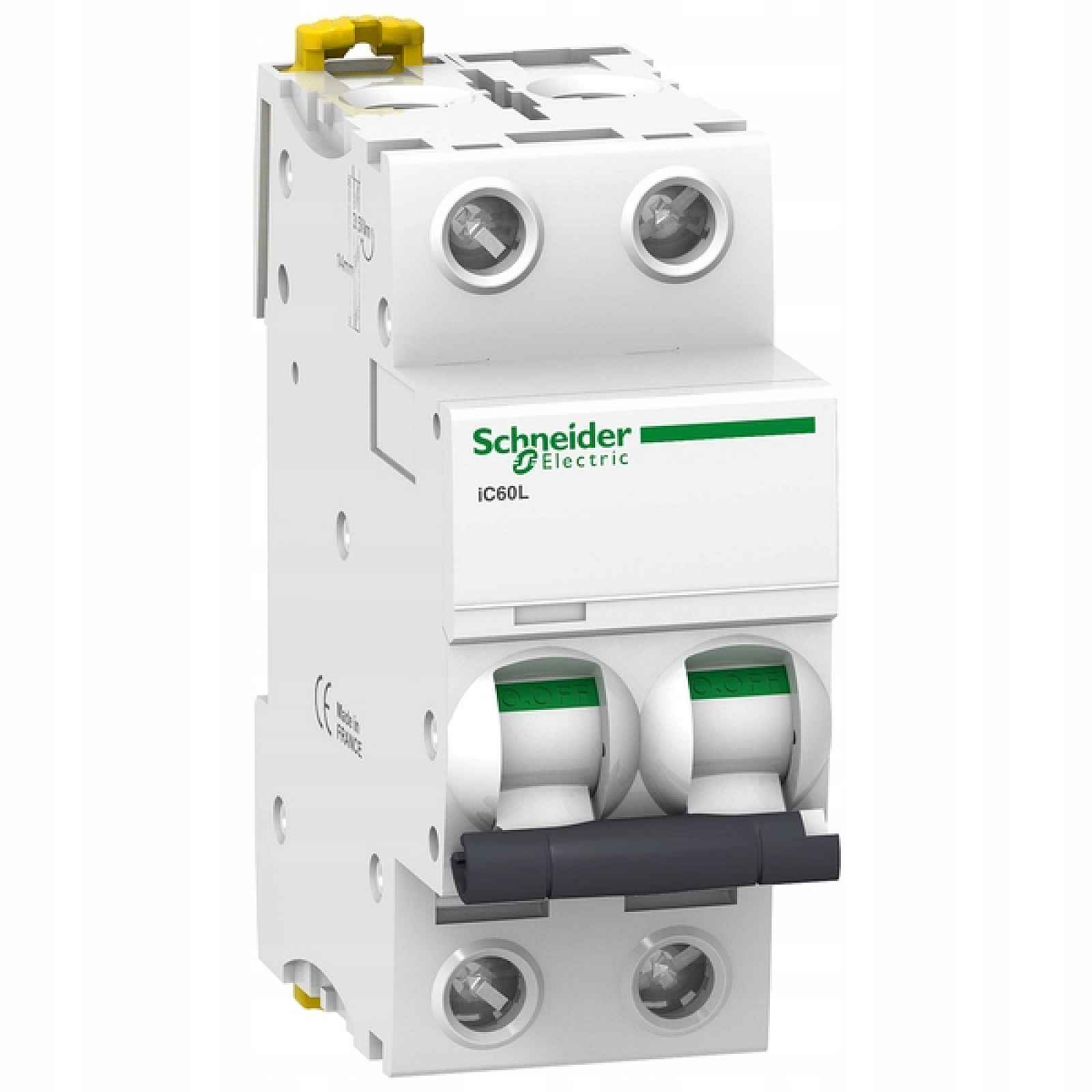

Schneider Electric nadproudový vypínač Acti9 iC60L 2P 16A C A9F94216Schneider Electric nadproudový vypínač Acti9 iC60L 2P 16A C A9F94216
Nadproudový spínač Schneider Electric Acti9 iC60L
Schneider Electric Acti9 iC60L je nízkonapěťový nadproudový jistič s 2 chráněnými póly. Model má jmenovitý proud 16 A a spouštěcí charakteristiku C.
Jmenovitá zkratová kapacita je 15 kA při 400 V AC podle normy EN/IEC 60898-1. Podle IEC 60947-2 dosahuje zařízení 50 kA při 230 V a 25 kA při 400 V.
Vypínač je určen pro montáž na DIN lištu. Izolační napětí Ui je 500 V a jmenovité rázové napětí je odolné vůči Uimp 6 kV. Stupeň ochrany je IP20, třída omezení proudu 3, kategorie přepětí IV, stupeň znečištění 3. Pouzdro má bílou barvu (RAL 9003).
2P, 2 chráněné pólyjmenovitý proud 16 Acharakteristika C15 kA při 400 V AC podle EN/IEC 60898-150 kA při 230 V a 25 kA při 400 V podle IEC 60947-2montáž na DIN lištu
EAN: 3606480084225 | MPN: A9F94216 | Originální jméno: Miniature circuit-breaker, Acti9 iC60L, 2P, 16 A, C curve, 15000 A (IEC 60898-1), 25 kA (IEC 60947-2)
Modulární šířka: 2Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480084225Balíček úrovně 2: 3606480084222Balíček úrovně 3: 3606480084223Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 2Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 15 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 50 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 25 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 16Napětí [V]: 400Charakteristika: CBěhouny: 2Zkratová [kA]: 15Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
