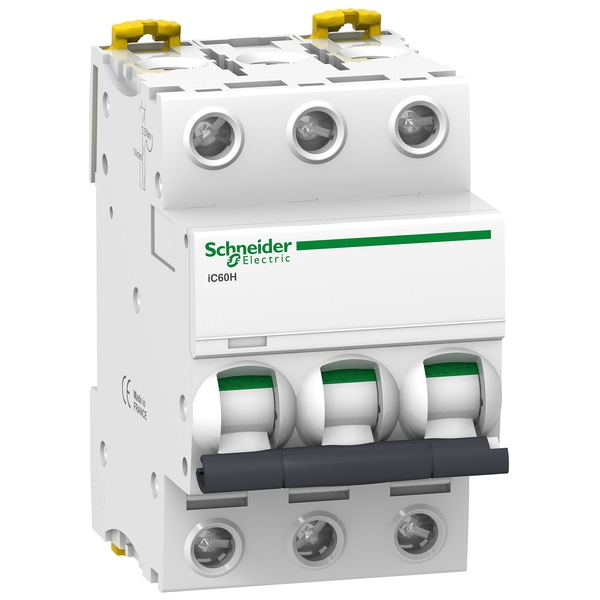

Schneider Electric nadproudový vypínač Acti9 iC60H 3P 16A C A9F84316Schneider Electric nadproudový vypínač Acti9 iC60H 3P 16A C A9F84316
Nadproudový spínač Schneider Electric Acti9 iC60H
Miniaturní nízkonapěťový nadproudový spínač řady Acti9 iC60H. Jedná se o 3-pólový přístroj s 3 chráněnými póly, jmenovitým proudem 16 A a charakteristikou spouštění C.
Jmenovitá zkratová kapacita je 10 kA při 400 V AC podle IEC 60898-1. Podle IEC 60947-2 dosahuje až 30 kA při 220–240 V AC a 15 kA při 400 V AC. Izolační napětí Ui je 500 V.
Vypínač má dvojité tunelové svorky a je určen pro montáž na DIN lištu. Šířka je 54 mm, výška 85 mm a hloubka 78,5 mm. Barva pouzdra: bílá (RAL 9003).
3 pólyjmenovitý proud 16 Acharakteristika Czkratová kapacita 10 kA při 400 V AC podle IEC 60898-1IP20 na svorkáchtřída omezení proudu 3
EAN: 3606480081828 | MPN: A9F84316 | Originální jméno: Miniaturní kruhová zástěra, Acti9 iC60H, 3P, 16 A, C curve, 10000 A (IEC 60898-1), 15 kA (IEC 60947-2)
Modulární šířka: 3Typ napětí: AC/DCHloubka zabudování [mm]: 44.5 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606480081828Balíček úrovně 2: 3606480081825Balíček úrovně 3: 3606480081826Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 3Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -35-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 30 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 15 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 16Napětí [V]: 400Charakteristika: CBieguny: 3Zkratová [kA]: 10Stupeň krytí IP: IP20Průřez [mm²]: 1-25 mm²|1-16 mm²
