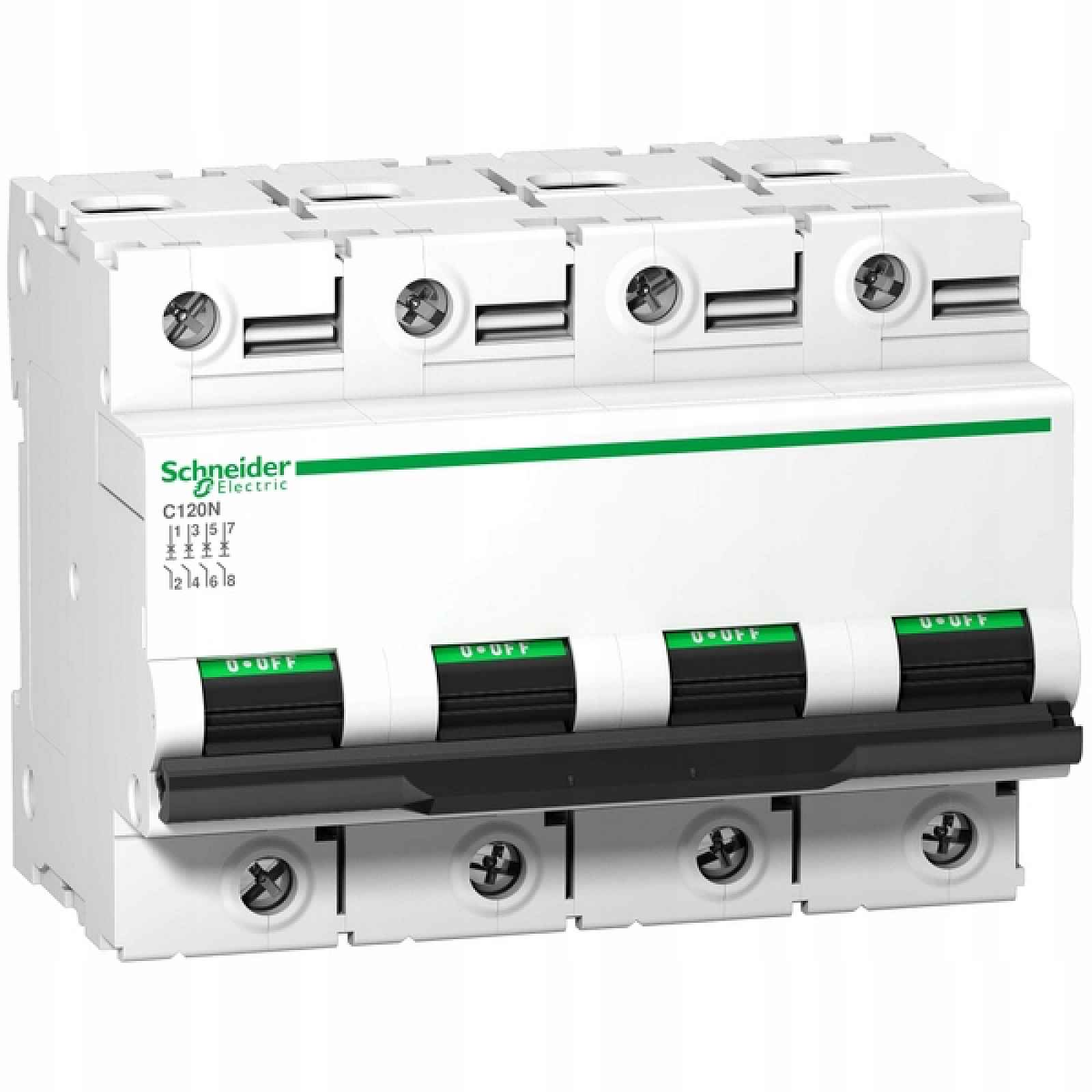

Schneider Electric nadproudový vypínač Acti9 C120N 4P 80A A9N18372Schneider Electric nadproudový vypínač Acti9 C120N 4P 80A A9N18372
Nadproudový spínač Schneider Electric Acti9 C120N
Schneider Electric Acti9 C120N je nízkonapěťový nadproudový jistič se 4 chráněnými póly. Model má jmenovitý proud 80 A, spouštěcí charakteristiku C a je určen pro provozní napětí 380–415 V AC.
Zkratová kapacita je 10 kA podle normy EN/IEC 60898-1 při napětí 230–400 V AC. Podle IEC 60947-2 je hodnota Icu 20 kA při 230 V a 10 kA při 400 V. Vypínač chrání obvod před zkratem a přetížením.
Zařízení je přizpůsobeno pro montáž na DIN lištu. Šířka je 12 modulů po 9 mm a rozměry jsou 108 × 81 × 73 mm. Stupeň ochrany svorek je IP20. Izolační napětí Ui je 500 V a jmenovité rázové napětí Uimp 6 kV.
4P, 4 chráněné pólyjmenovitý proud 80 Acharakteristika Czkratová kapacita 10 kA podle EN/IEC 60898-1montáž na DIN lištubílá barva (RAL 9003)
EAN: 3606480379437 | MPN: A9N18372 | Originální jméno: Miniaturní kruhová zástěra, Acti9 C120N, 4P, 80 A, C curve, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Modulární šířka: 6Typ napětí: ACHloubka zabudování [mm]: 44 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2090 00Balíček úrovně 1: 3606480379437Balíček úrovně 2: 3606480379434Balíček úrovně 3: 3606480379435Balíček úrovně 4: 3606480379437Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 4Concurrently switching neutrální kondenzátor: AnoAmbient teploty duringové operace: -25-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 80Napětí [V]: 400Charakteristika: CBieguny: 4Zkratová [kA]: 10Stupeň krytí IP: IP20Průřez [mm²]: 1.5-50 mm²|1-35 mm²
