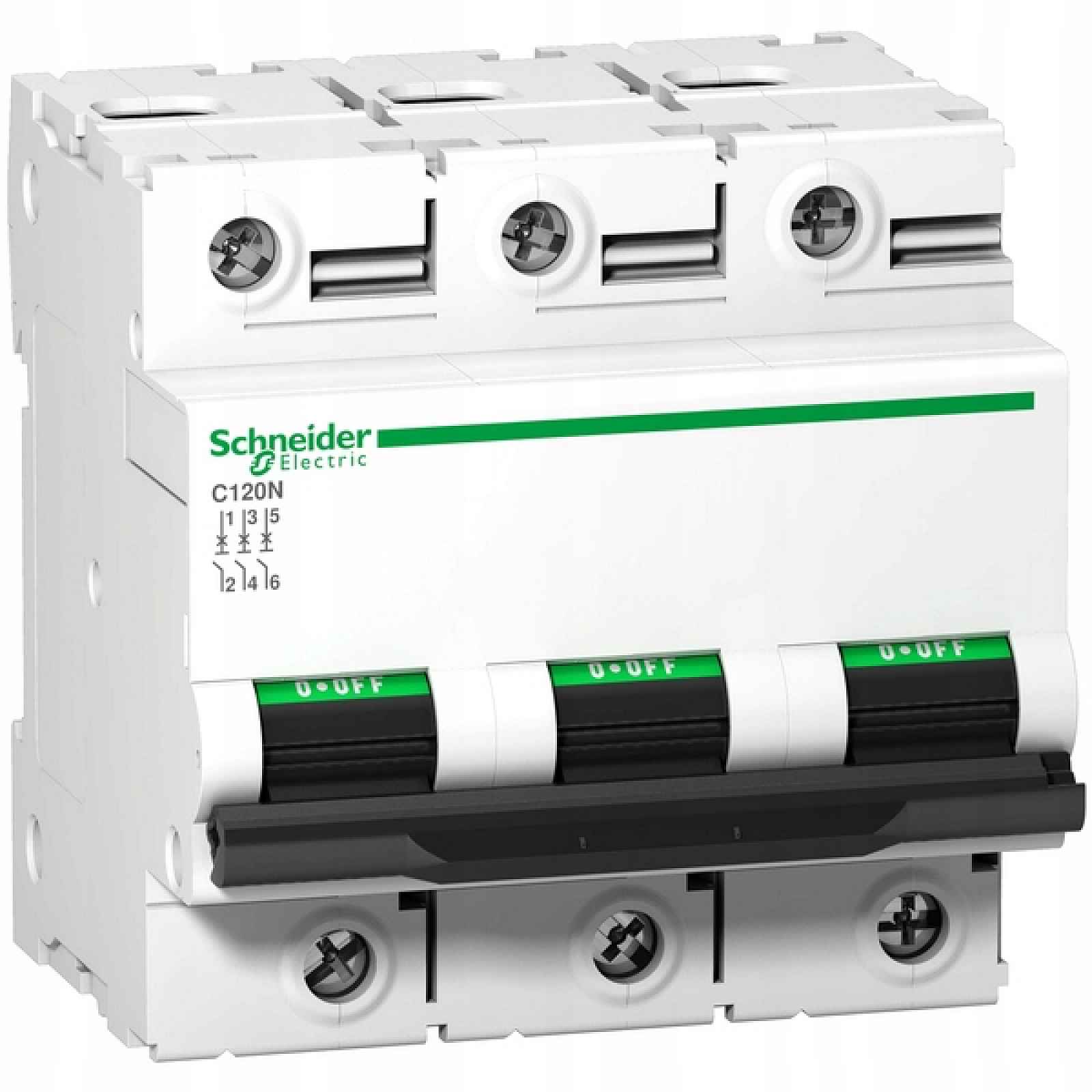

Schneider Electric nadproudový vypínač Acti9 C120N 3P 100A A9N18367Schneider Electric nadproudový vypínač Acti9 C120N 3P 100A A9N18367
Nadproudový spínač Schneider Electric Acti9 C120N
Miniaturní nízkonapěťový nadproudový vypínač řady Acti9 C120N. Jedná se o 3-pólový přístroj s 3 chráněnými póly, jmenovitým proudem 100 A a spouštěcí charakteristikou C.
Jmenovitá zkratová spojovací kapacita je 10 kA podle EN/IEC 60898-1 při 230/400 V AC a 10 kA podle IEC 60947-2 při 400 V. Pro 230 V podle IEC 60947-2 je hodnota Icu 20 kA. Izolační napětí Ui je 500 V a pracovní frekvence 50/60 Hz.
Vypínač je určen pro montáž na DIN lištu. Šířka je 9 modulů po 9 mm. Stupeň ochrany na svorkách je IP20. Pouzdro má bílou barvu (RAL9003).
řada: Acti9 C120Npočet pólů: 3Pjmenovitý proud: 100 Acharakteristika: Czkratová spínací kapacita: až 10 kA / 20 kA v závislosti na normě a napětífrekvence: 50/60 Hzizolační napětí Ui: 500 Vmontáž: DIN lištastupeň ochrany svorek: IP20
EAN: 3606480379406 | MPN: A9N18367 | Originální jméno: Miniaturní kruhová zástěra, Acti9 C120N, 3P, 100 A, C curve, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Modulární šířka: 4.5Typ napětí: ACHloubka zabudování [mm]: 44 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2090 00Balíček úrovně 1: 3606480379406Balíček úrovně 2: 3606480379403Balíček úrovně 3: 3606480379404Balíček úrovně 4: 3606480379406Současná limitovací třída: 3Kategorie pro vertikální výběr: 4Pollution degree: 3Protiskluzový odpor: NeČíslo chráněných polí: 3Konkurenční neutrální spínač: NeAmbient teploty duringové operace: -25-70 °CPlná instalace: NePotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 100Napětí [V]: 400Charakteristika: CBieguny: 3Zkratová [kA]: 10Stupeň krytí IP: IP20Průřez [mm²]: 1.5-50 mm²|1-35 mm²
