Schneider Electric nadproudový vypínač Acti9 C120N 2P 125A A9N18363Schneider Electric nadproudový vypínač Acti9 C120N 2P 125A A9N18363

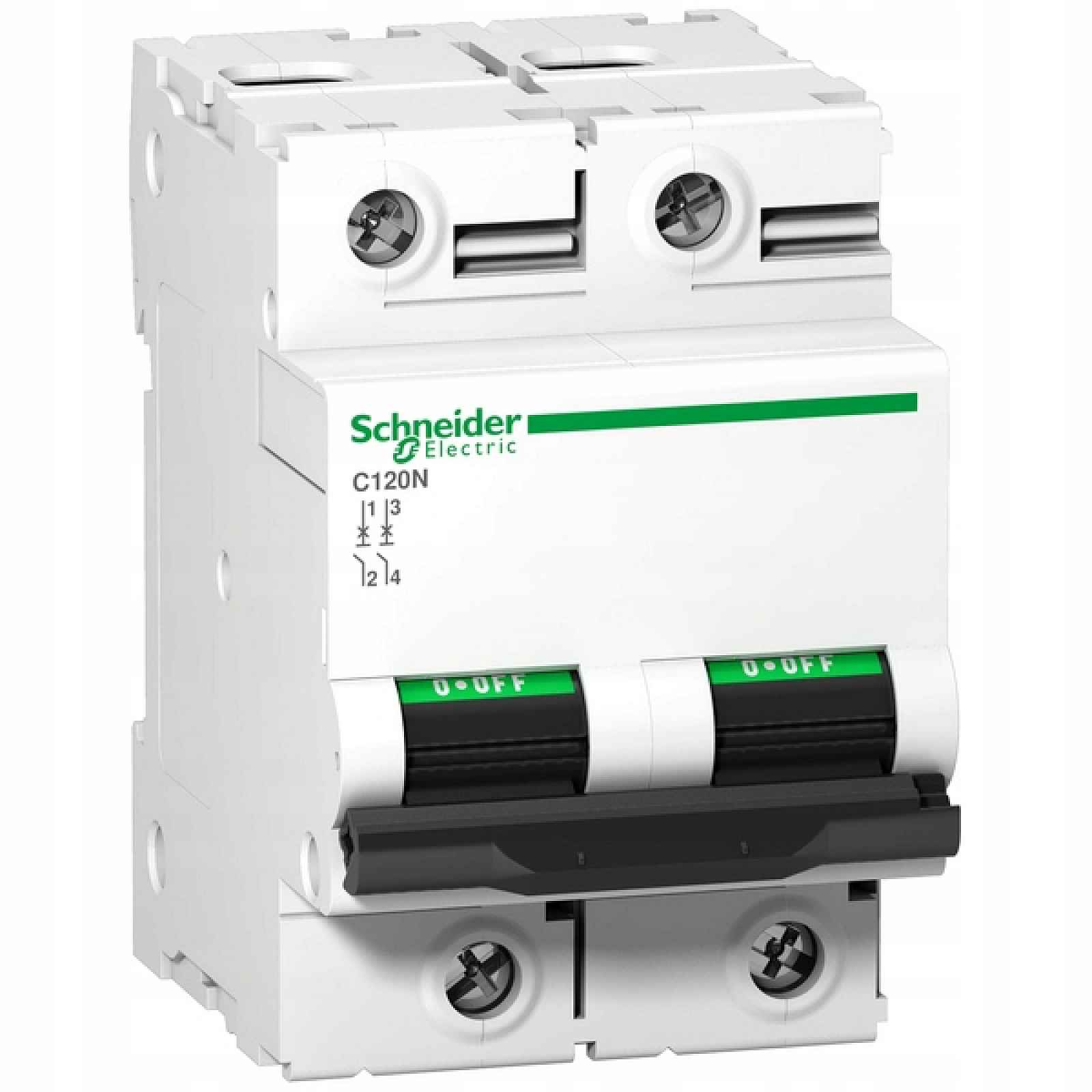

Nadproudový spínač Schneider Electric Acti9 C120N
Schneider Electric Acti9 C120N je nízkonapěťový nadproudový jistič 2P se 2 chráněnými póly. Model má jmenovitý proud 125 A a spouštěcí charakteristiku C.
Jmenovitá zkratová vypínací schopnost je 10 kA podle EN 60898 při 400 V. Podle IEC 60947-2 je hodnota Icu 20 kA při 230 V a 10 kA při 400 V. Provozní napětí je až 415 V AC a jmenovité izolační napětí Ui je 500 V.
Vypínač je přizpůsoben pro montáž na DIN lištu. Stupeň ochrany svorek je IP20. Rozsah provozní teploty je od -25 °C do 70 °C. Výrobek je v bílé barvě (RAL 9003).
řada: Acti9 C120Npočet pólů: 2počet chráněných pólů: 2jmenovitý proud: 125 Acharakteristika: Ctyp napětí: ACfrekvence: 50 až 60 Hztřída omezení energie: 3kategorie přepětí: 4
EAN: 3606480379376 | MPN: A9N18363 | Originální jméno: Miniaturní kruhová zástěra, Acti9 C120N, 2P, 125 A, C curve, 10000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Modulární šířka: 3Typ napětí: ACHloubka zabudování [mm]: 44 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 500Harmonizovaný systémový kód: 8536 2090 00Balíček úrovně 1: 3606480379376Balíček úrovně 2: 3606480379373Balíček úrovně 3: 3606480379374Současná limitovaná třída: 3Kategorie otevřeného voltage: 4Pollution degree: 3Protisknutelnost: NeČíslo chráněných polí: 2Concurrently switching neutrální kondenzátor: AnoAmbient teploty duringové operace: -25-70 °CPevná instalace: NePotravinové vybavení je poživatelné: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 20 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kARated impulse withstand voltage Uimp: 6 kVJmenovitý proud [A]: 125Napětí [V]: 415Charakteristika: CBěhouny: 2Zkratová [kA]: 10Stupeň krytí IP: IP20Průřez [mm²]: 1.5-50 mm²|1-35 mm²
