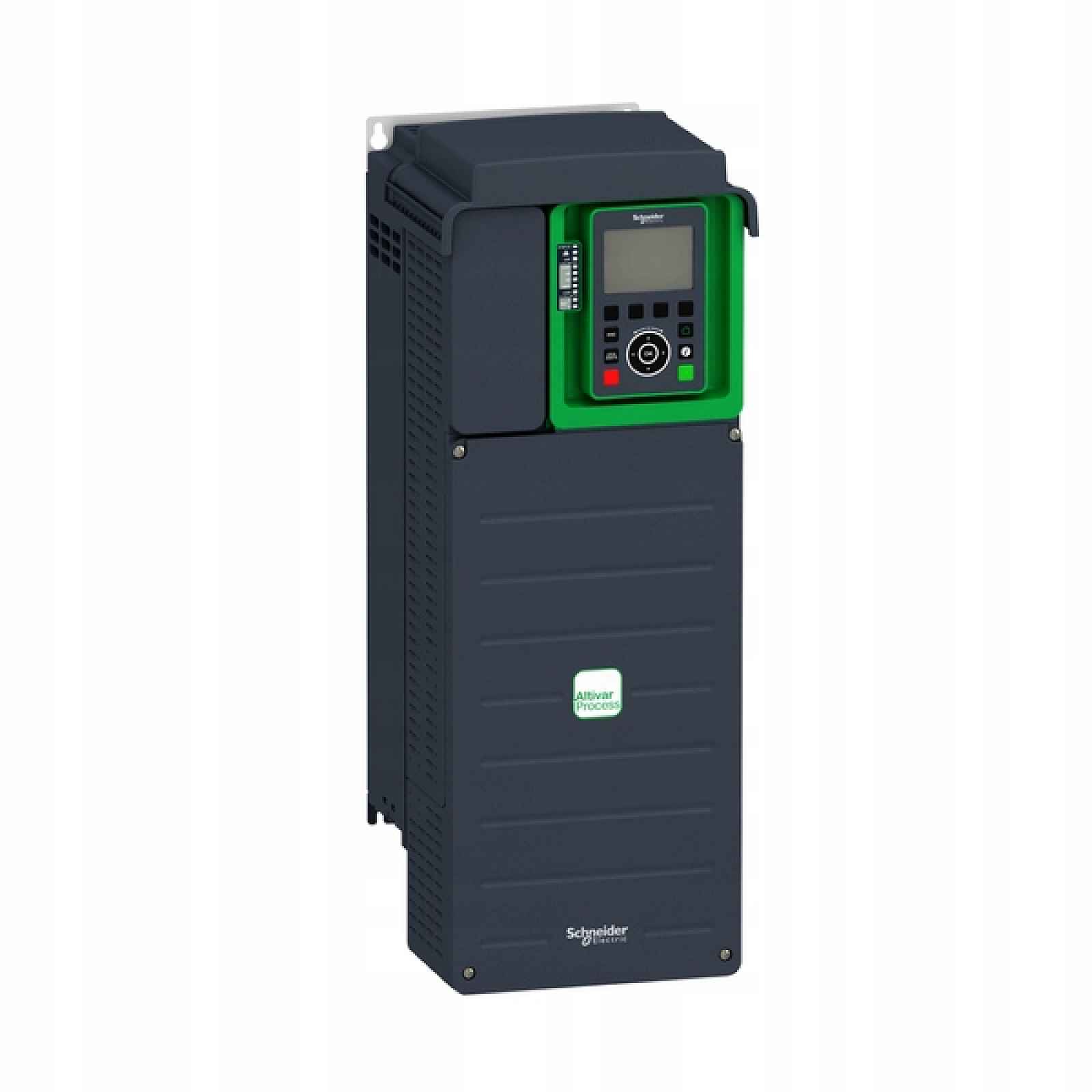

Schneider Electric frekvenční měnič Altivar 22 kW ATV930D22N4Schneider Electric frekvenční měnič Altivar 22 kW ATV930D22N4
Frekvenční měnič Schneider Electric Altivar Process ATV900
Schneider Electric ATV930D22N4 je frekvenční měnič o výkonu 22 kW, určený pro napájení 3-fázových synchronních a asynchronních motorů. Pracuje při jmenovitém napájecím napětí 380–480 V AC ve 3-fázovém systému s frekvencí 50/60 Hz. Verze má stupeň krytí IP21.
Podle popisu zdroje zařízení podporuje motory o výkonu až 22 kW / 30 hp v aplikacích vyžadujících nízké přetížení až do 120 % a až 18,5 kW / 25 hp v aplikacích vyžadujících přetížení až do 150 %.
Měnič má 8 digitálních vstupů, 1 digitální výstup, 3 analogové vstupy a 2 analogové výstupy. Podporuje EtherNet/IP, PROFINET IO, PROFIBUS, CAN a DeviceNet. Maximální výstupní frekvence je 500 Hz a nominální výstupní proud I2N je 46,3 A.
Rozměry výrobku jsou 21,1 × 54,59 × 23,5 cm. Zařízení je určeno pro vertikální montáž na stěnu v rozsahu ±10°.
EAN: 3606480883354 | MPN: ATV930D22N4 | Původní název: Variable speed drive, Altivar Process ATV900, ATV930, 22 kW, 400/480 V, s brzdící jednotkou, IP21
Frekvence [Hz]: 50/60 HzPočet fází: 3Relativní tolerance symmetrického napětí sítě: 10 %Relativní tolerance symmetrické frekvence sítě: 5 %Balíček úrovně 1: 3606480883354Balíček úrovně 2: 3606480883354Ovládání withu: AnoČíslo digitálních vstupů: 8Číslo digitálního výstupu: 1Číslo analogových vstupů: 3Number of analogue outputs: 2Podpora protokolu pro LON: NeČíslo HW-rozhraní průmyslového Ethernetu: 0Číslo HW-rozhraní RS-232: 0Číslo HW-rozhraní RS-422: 0Číslo HW rozhraní RS-485: 3Číslo HW-rozhraní seriálu TTY: 0Číslo HW-rozhraní USB: 0Číslo HW rozhraní parallel: 0Číslo HW-rozhraní ostatní: 0With optické rozhraní: AnoPodpora protokolu pro TCP/IP: NePodpora protokolu ASI: NePodpora protokolu PROFIBUS: AnoPodpora protokolu pro CAN: AnoPodpora protokolu pro INTERBUS: NePodpora protokolu KNX: NePodpora protokolu pro Modbus: NePodpora protokolu pro data-Highway: NePodpora protokolu pro zařízení: AnoPodpora protokolu pro SUCONET: NePodpora protokolu pro další systémy autobusového provozu: AnoPřipojení k počítači: NePodpora protokolu pro SERCOS: NePodpora protokolu pro bezpečnost INTERBUS: Ne4-kvadrantová operace possible: AnoČíslo rozhraní PROFINET: 0Type of converter: U converterIntegrovaná ochrana proti přetržení: NeAplikace v průmyslovém prostředí: AnoAplikace v domácí a komerční oblasti: AnoMax. výstupní frekvence: 500 HzMax. výstup při lineárním načítání při daném výstupním napětí: 22 kWMax. výstup na kvadratické načítání na zadaném výstupu: 22 kWPodpora protokolu AS-Interface Safety at Work: NePodpora protokolu pro zabezpečení zařízení: NePodpora protokolu pro EtherNet/IP: AnoPodpora protokolu pro Foundation Fieldbus: NePodpora protokolu pro PROFINET CBA: NePodpora protokolu PROFINET IO: AnoPodpora protokolu pro PROFIsafe: NePodpora protokolu pro SafetyBUS: NeMax. výstupní napětí: 480 VNominální výstupní výkon I2N: 46.3 APodpora protokolu BACnet: NeNapětí [V]: 380Šířka výrobku [cm]: 21.1Výška výrobku [cm]: 54.59Délka výrobku [cm]: 23.5Stupeň krytí IP: IP21
