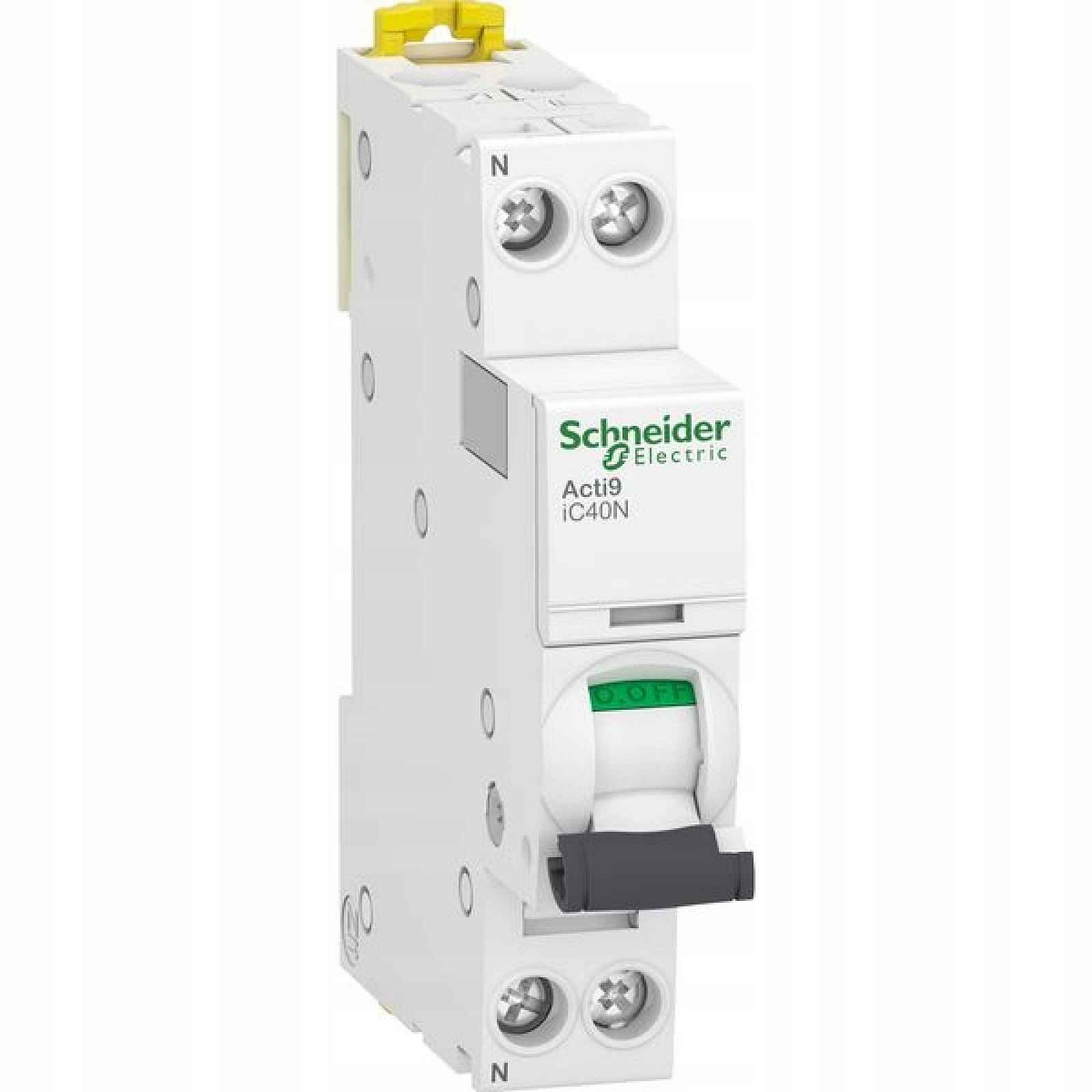

Schneider Electric Acti9 iC40N nadproudový jistič 1P+N C20 A9P54620Schneider Electric Acti9 iC40N nadproudový jistič 1P+N C20 A9P54620
Nadproudový spínač Schneider Electric Acti9 iC40N
Schneider Electric Acti9 iC40N je nízkonapěťový nadproudový jistič v provedení 1P+N s 1 pólem chráněným a spínaným neutrálním vodičem. Zařízení má jmenovitý proud 20 A, spouštěcí charakteristiku C a jmenovité provozní napětí 230 V AC.
Vypínací kapacita je 6000 A při 230 V AC podle EN/IEC 60898-1 a 10 kA při 230 V AC podle EN/IEC 60947-2. Model splňuje požadavky obou těchto norem.
Vypínač je určen pro montáž na DIN lištu. Šířka je 1 modul (18 mm). Izolační napětí Ui je 400 V a jmenovité rázové napětí Uimp je 4 kV. Pracovní frekvence: 50/60 Hz.
Pouzdro má bílou barvu (RAL 9003). Stupeň ochrany zařízení je IP20. Rozsah provozní teploty je od -25 °C do 70 °C.
systém 1P+N1 chráněný póljmenovitý proud: 20 Acharakteristika: Cschopnost vypnutí: 6 kA / 10 kA při 230 V ACmontáž na DIN lištušířka: 1 modul (18 mm)
EAN: 3606481324634 | MPN: A9P54620 | Původní název: iC40N 1P+N C20 6000A/10kA
Modulární šířka: 1Typ napětí: ACHloubka zabudování [mm]: 44 mmFrekvence [Hz]: 50-60 HzIzolační napětí Ui [V]: 400Harmonizovaný systémový kód: 8536 2010 00Balíček úrovně 1: 3606481324634Současná limitovací třída: 3Kategorie otevřeného výběru: 3Pollution degree: 3Číslo chráněných polí: 1Concurrently switching neutrální kondenzátor: AnoAmbient teploty duringové operace: -25-70 °CPotravinové vybavení je possible: AnoRated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 0 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 10 kARated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 0 kARated impulse withstand voltage Uimp: 4 kVJmenovitý proud [A]: 20Napětí [V]: 230Charakteristika: CBěhouny: 2Zkratová [kA]: 6Stupeň krytí IP: IP20Průřez [mm²]: 1-16 mm²|1-10 mm²
