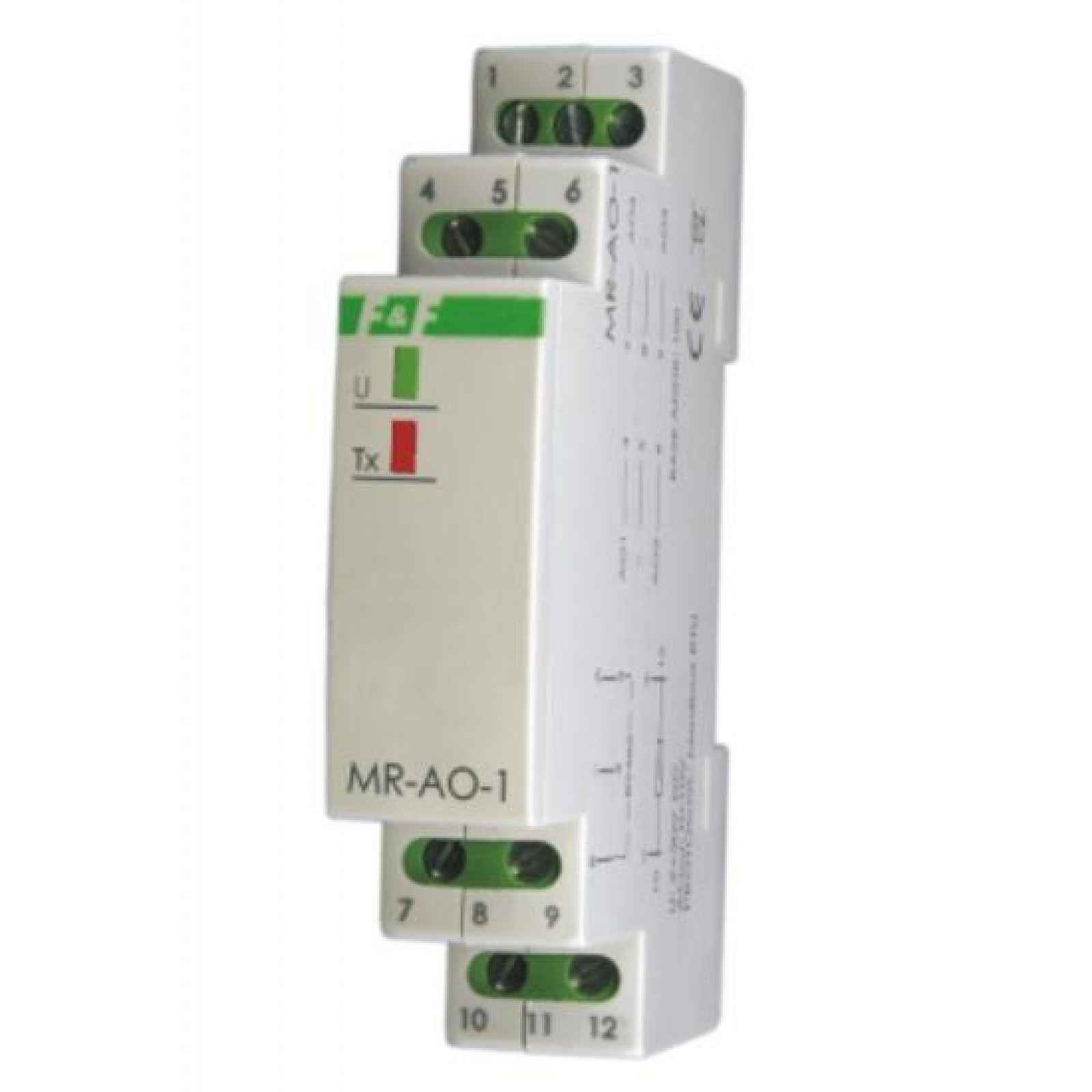

Rozšiřující moduly analogových výstupů s výstupem MODBUS RTU – MR-AO-1Modul analogových výstupů s výstupem MODBUS RTU. Akce Modul má 4 analogové napěťové výstupy 0÷10V. Hodnoty výstupního napětí lze nastavit nebo přečíst přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Celý popis ↓
Popis Rozšiřující moduly analogových výstupů s výstupem Mod
Modul má funkci záznamu hodnot napětí výstupů v neprůchozí místní paměti. Po každém zapnutí napájení modulu se výstupní hodnoty obnoví do uloženého stavu.
Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu. Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx.
Parametry protokolu MODBUS RTU
Zobrazit celý popis
Komunikační parametry
protokol MODBUS RTU
režim provozu SLAVE
nastavení portu Počet bitů za sekundu: 9600
| Bity dat | 8 |
| Pálivost | žádná |
| Startovací bitky | 1 |
| Stopové bity | 2 |
- rozsah síťových adres 100÷109
- kódy příkazů 3: Čtení hodnot výstupních registrů (0×03 – Read holding Register)
- 6: Nastavení hodnoty jednoho výstupu (0×06 – Write Single Register)
| 16 | Nastavení hodnot více výstupů (0×10 – Write Multiple Registers) |
| 17 | Čtení ID (0x11 – Report Slave ID) |
Maximální frekvence dotazování 15 Hz
Parametry registrů
- adresa popis, rozkaz, režim atr
- 3000÷
- 3003 čtení aktuálních hodnot výstupního napětí 1÷4 03 int read
- 3000÷
- 3003 nastavení aktuální hodnoty napětí
- výstupů 1÷4 06,
- 16 zápisků
- 3004 čtení (vždy hodnota 0) 03 čtení
- 3004 příkazů pro zaznamenávání aktuálních hodnot napětí
- do lokální paměti (číslo 44012) 06,
16 zápisků
Hodnota výstupního napětí se zapisuje ve formě celkového kladného čísla 0,1 V (např. hodnota registru 46 odpovídá napětí 4,6 V).
Pro uložení aktuálních hodnot napětí do místní paměti do registru s adresou 3004 odesíláme číslo 44012. Po provedení záznamu do lokální paměti se v registru automaticky nastaví hodnota 0.
Technické údaje
- napájecí napětí 9÷30 V DC
- maximální odběr proudu 40 mA
- počet výstupů 4
- výstupní signál 0÷10V
- přesnost signálu výstup. 0,1V
- chyba signálu vyj. ±0,02 V
- min. výstupní odpor 2kΩ
- zkratový proud 40 mA
- port RS485
- komunikační protokol MODBUS RTU
- pracovní teplota –40°С÷+70°С
- přípojka šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na lištu TH-35
- stupeň krytí IP20
