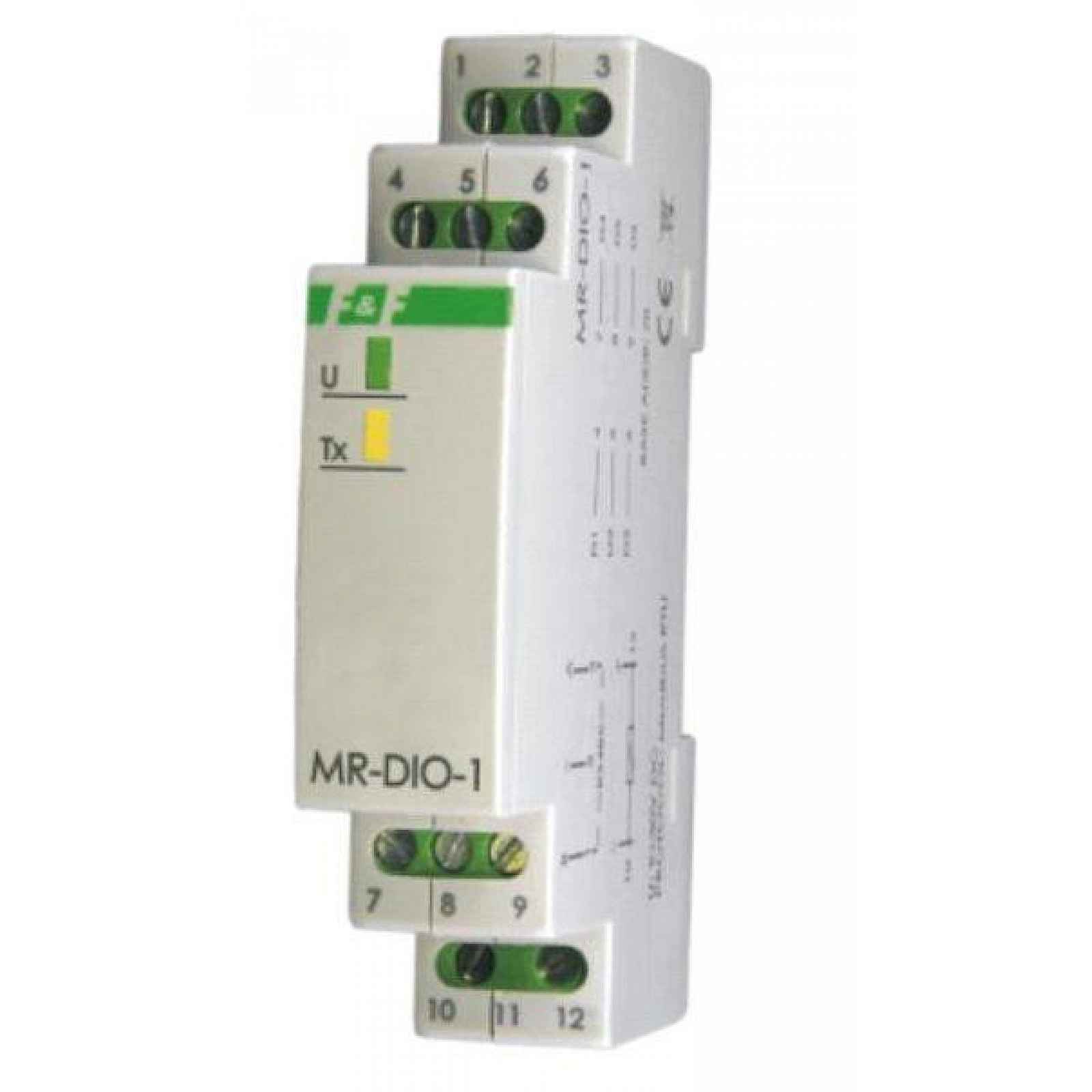

Rozšiřující modul vstupu/výstupu s výstupem Modbus Rtu – MR-DIO-1

2 146 Kč
Skladem Do obchodu

Rozšiřující modul vstupu/výstupu s výstupem MODBUS RTU – MR-DIO-1Modul vstupu/výstupu s výstupem MODBUS RTU. Akce Modul MR-DIO-1 má 6 univerzálních kontaktů. Každý z kontaktů může v závislosti na způsobu jeho připojení představovat digitální vstup nebo výstup. Celý popis ↓

Parametry

Značka:

Popis Rozšiřující modul vstupu/výstupu s výstupem Modbus Rtu – MR-DIO-1

Digitální vstup, považovaný za „bezpotenciálový kontakt“, je realizován uzavřením obvodu tohoto vstupu do „mínusu“ napájecího napětí modulu. Digitální výstup, považovaný za „otevřený kolektor“, je realizován uzavřením obvodu tohoto výstupu do „plusu“ napájecího napětí modulu.

Modul má funkci záznamu stavu výstupů v neprůchozí lokální paměti. Po každém zapnutí napájení se výstupní modul obnoví do uloženého stavu.

Zobrazit celý popis

Čtení stavu kontaktů nebo nastavení jejich stavu provádíme přes port RS485 pomocí komunikačního protokolu MODBUS RTU. Všechny parametry komunikace a výměny dat jsou nastaveny z výroby. Výjimkou je síťová adresa modulu, kterou nastavujeme pomocí vícepolohového přepínače umístěného pod čelní fasádou modulu.

Zapnutí napájecího napětí je signalizováno LED světlem zelené U. Správná výměna dat mezi modulem a druhým zařízením je signalizována LED světlem žluté Tx.

  • Parametry protokolu MODBUS RTU
  • Protokol MODBUS RTU
  • Režim provozu SLAVE

Nastavení portu Počet bitů za sekundu: 9600

Bity dat8
Pálivostžádná
Startovací bity1
Stopové bity2
  • rozsah síťových adres 70÷79
  • kódy příkazů 1: Čtení stavu všech výstupů (0×01 - Read Coils)
  • 2: Čtení stavu všech vstupů (0×02 – Read Discrete Inputs)
  • 5: Nastavení stavu jednoho výstupu (0×05 – Write Single Coil)
15Nastavení stavu více výstupů (0×0F – Write Multiple Coil)
17Čtení ID (0x11 – Report Slave ID)

Maximální frekvence dotazování 15 Hz

Parametry registrů

  • adresa popis, rozkaz typ atr
  • 4000÷4005 čtení stavu vstupů 1÷6 02 bool read
  • 4006÷4007 volné (vždy hodnota 0) 02 bool read
  • 2000÷2005 čtení stavu výstupů 1÷6 01 bool read
  • 2000÷2005 záznam stavu výstupů 1÷6 05, 15 bool read
  • 2006 volný 01 bool read
  • 2006 volný 05, 15 bool read
  • 2007 příkazů pro záznam stavu výstupů do
  • lokální paměť – hodnota 1 05, 15 bool read
  • 2007 čtení (vždy hodnota 0) 01 bool read

Technické údaje

  • napájecí napětí 9÷30 V DC
  • maximální odběr proudu 25 mA
  • počet kontaktů DI/DO 6

Napětí kontaktu < 50 V

  • pracovní proud kontaktu: konstantní / impulsní (20%) 100 mA/200 mA
  • port RS485
  • komunikační protokol MODBUS RTU
  • pracovní teplota –40°C÷+50°С
  • přípojné šroubové svorky 2,5 mm²
  • rozměry 1 modul (18 mm)
  • montáž na lištu TH-35
  • stupeň krytí IP20
