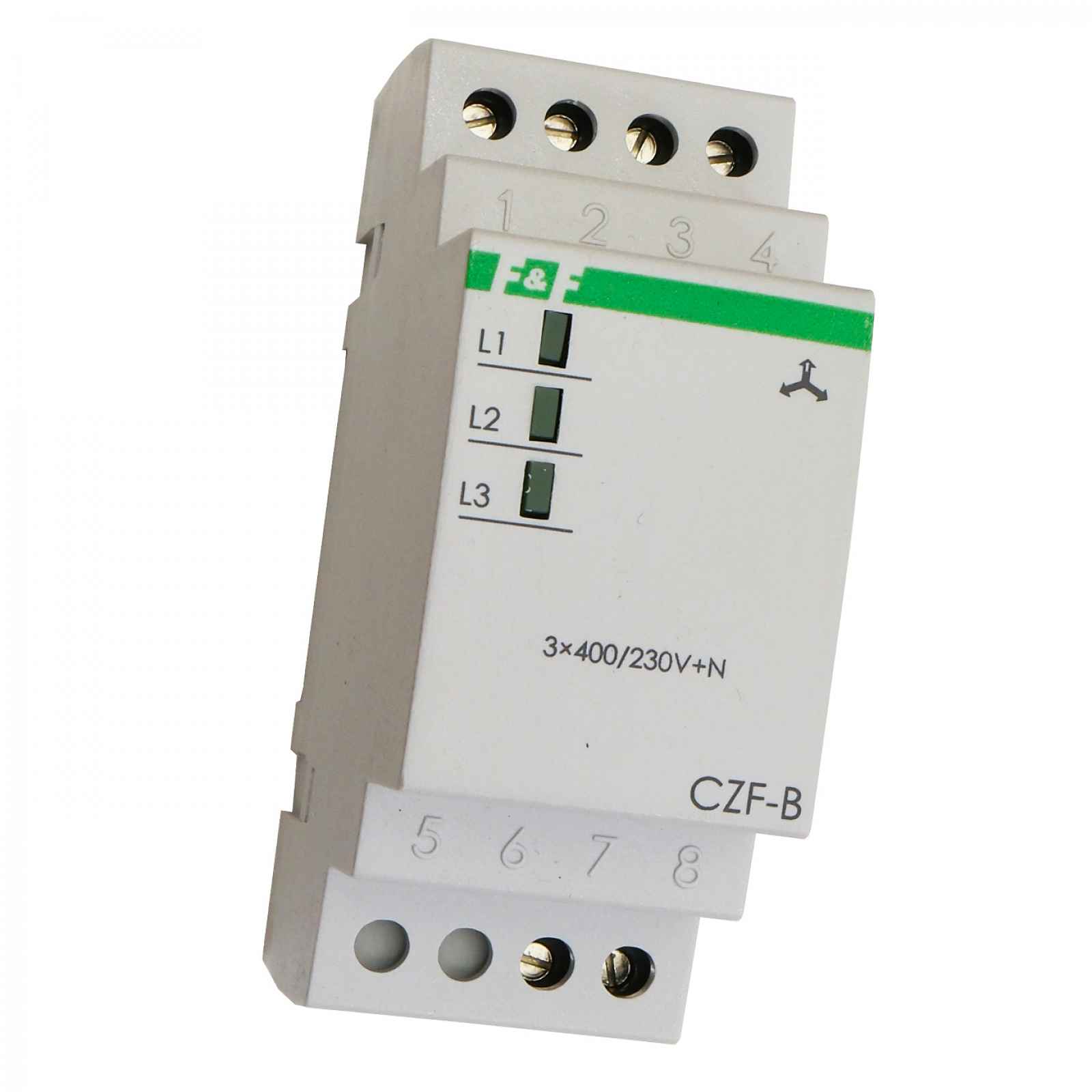

Relé zániku a fázové asymetrie 10A 1Z Czf-b
Snímač výpadku fáze je určen k ochraně elektrického motoru napájeného z třífázové sítě v případě výpadku napětí v jedné nebo více fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru. Celý popis ↓
Popis Relé zániku a fázové asymetrie 10A 1Z Czf-b
- Relé atrofie a fázové asymetrie 10A 1Z 4sek 55V CZF-B F&F TH35
- Relé pro kontrolu fází Snímače fázového výpadku
- CZF-B
- S konstantním prahem napěťové asymetrie provozu. Kontakt 1Z
Určení
Snímač výpadku fáze je určen k ochraně elektrického motoru napájeného z třífázové sítě v případě výpadku napětí v jedné nebo více fázích nebo asymetrie napětí mezi fázemi, které hrozí zničením motoru
Určení
Zobrazit celý popis
Akce
Ztráta napětí v alespoň jedné, libovolné fázi nebo napěťová asymetrie mezi fázemi nad prahem provozu způsobí vypnutí motoru. K vypnutí dojde s zpožděním 4 sekundy, což zabraňuje náhodnému odpojení motoru při dočasném poklesu napětí. Opětovné zapnutí proběhne automaticky při zvýšení napětí o 5 V nad provozní napětí (ti. o hodnotu napěťové hystereze). Při výše uvedených anomáliích je nastartování motoru nemožné.Relé atrofie a fázové asymetrie 10A 1Z 4sek 55V CZF-BTechnické údajeVýrobce: F&FProduktová řada: CZFIndex výrobce: CZF-Bnapájení 3×400/230V+N oddělený kontakt 1Zproud zatížení < 10 Akontrola napájení 3×LED zelenáasymetrie napětí při provozu 55 V~ hystereze napětí 5 V~ zpoždění vypnutí 4 sekundypříkon 1,6 Wprovozní teplota -25÷50 °Cpřípojka šroubové svorky 2,5 mm²rozměry 2 modulů (35 mm)montáž na lištu 35 mm
