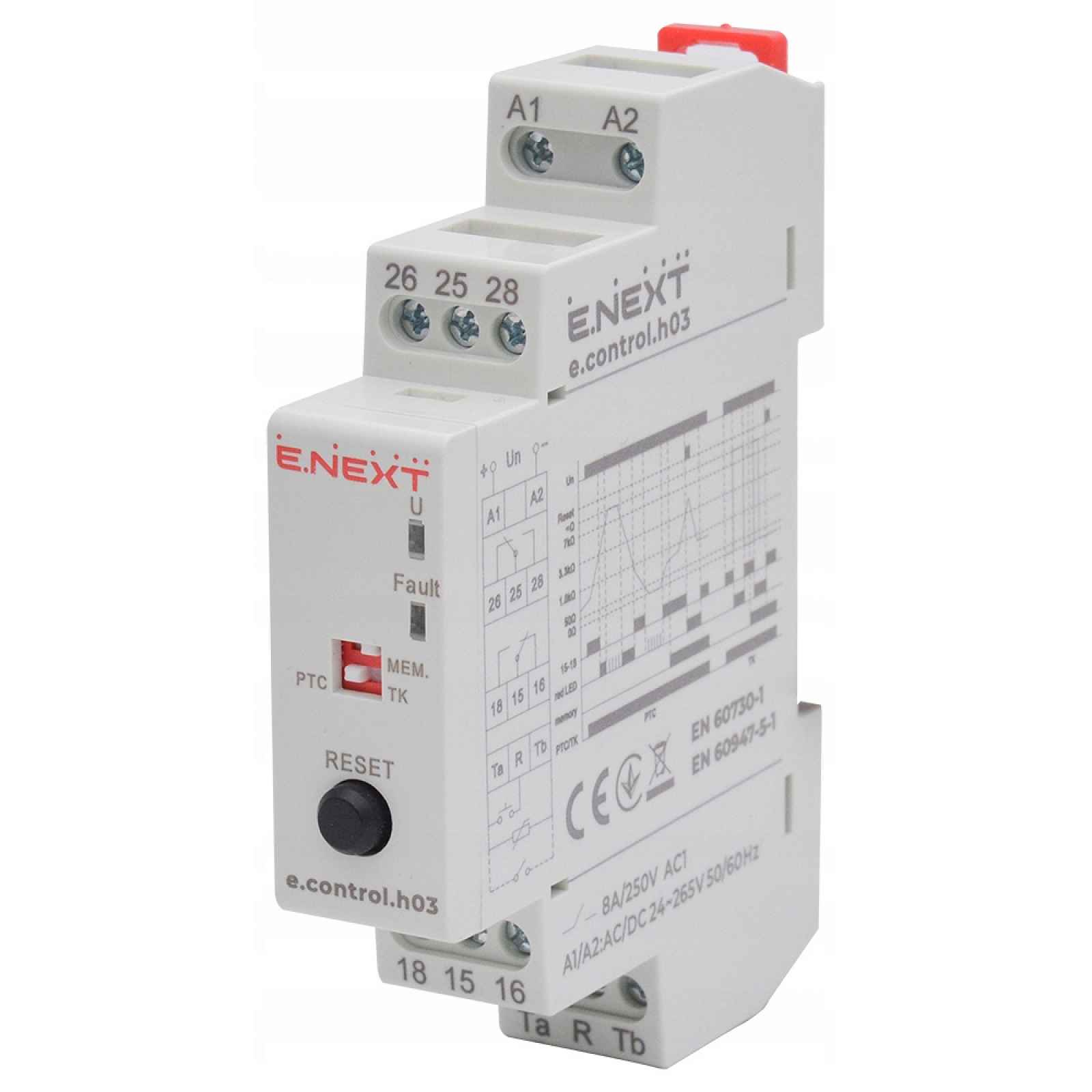

Relé pro kontrolu teploty vinutí motoru e.control.h03Kód produktu: i0310043Popis produktuRelé e.control.h03 slouží k monitorování teploty vinutí elektrických motorů vybavených senzory PTC (bezpečnostní termostaty).Zařízení automaticky odpojí napájení motoru, když teplota vinutí překročí povolenou hodnotu, a chrání tak pohon před přehřátím a poškozením izolace.Po vychladnutí motoru a poklesu odporu senzoru PTC umožňuje relé opětovné spuštění obvodu.Díky širokému rozsahu napájecího napětí AC/DC 24–265 V a kompaktnímu krytu o šířce 18 mm lze e.control.h03 snadno integrovat s jakýmkoli řídicím systémem nebo rozvaděčem.⚙ Technické údajeKód výrobce: i0310043Typ zařízení: Relé pro kontrolu teploty vinutí motoruTyp teplotního senzoru: PTC / TKNapájení: AC/DC 24–265 VJmenovitá frekvence: 50/60 HzSpotřeba energie: ≤ 1,5 WTřída přesnosti: 5Výstupní kontakty: 2 × C/O (přepínatelné) beznapěťovéJmenovitý proud kontaktů (250 V AC/DC): 8 A (AC-1), 2 A (AC-15)Startovací proud: 10 A / < 3 sMechanická / elektrická životnost: 1 000 000 / 100 000 cyklůRozsah pracovních teplot: od -25 °C do +50 °CStupeň ochrany krytu: IP20Max. průřez vodičů: 1 mm²Moment utahování svorek: 0,5 NmPřípustná relativní vlhkost: < 60% (při 40 °C, bez kondenzace)Montáž: Na 35 mm DIN lištuPracovní poloha: LibovolnáRozměry (W×H×L): 18 × 90 × 62,5 mm✅ Výhody produktuChrání motor před přehřátím vinutíSpolupracuje s PTC/TK senzory všech typůŠiroký rozsah napájecího napětí AC/DC 24–265 V2 nezávislé přepínací kontakty (2×C/O)Kompaktní pouzdro – šířka pouze 18 mmDlouhá mechanická a elektrická životnostSnadná montáž na 35 mm DIN lištuNapájení: A1 – A2 (AC/DC 24–265 V)Vstup senzorů: Ta – Tb (snímač PTC nebo TK)Reléové výstupy (2×C/O):Kanál 1: 15–16–18Kanál 2: 25–26–28Relé má dvě nezávislé výstupní dráhy, které mohou ovládat například hlavním stykačem motoru a poplašnou signalizací.AC-1 (odporové) 8 A při 250 V AC/DCAC-15 (ovládací prvky, např. cívky) 2 A při 250 V AC/DCStartovací proud 10 A / < 3 s, okamžitý přípustnýV režimu s pamětí se relé po vychladnutí automaticky nezapne.Pro restartování obvodu je třeba:stisknout tlačítko RESET na relé nebopoužít externí tlačítko reset (R) připojené k vyhrazeným svorkám.LED U – současné napájeníLED FAULT – přehřátí / chyba senzoruChování diody Fault:Bliká rychle: Chyba senzoru (PTC < 50 Ω nebo otevřený obvod)Svítí nepřetržitě: Přehřátí (PTC > 3,3 kΩ)Zhasnuto: Normální provoz (PTC 50–1800 Ω)RESET – ruční nebo externí tlačítko pro vymazání chybyPřepínač režimu provozu – PTC/TK + paměť/bez paměti
