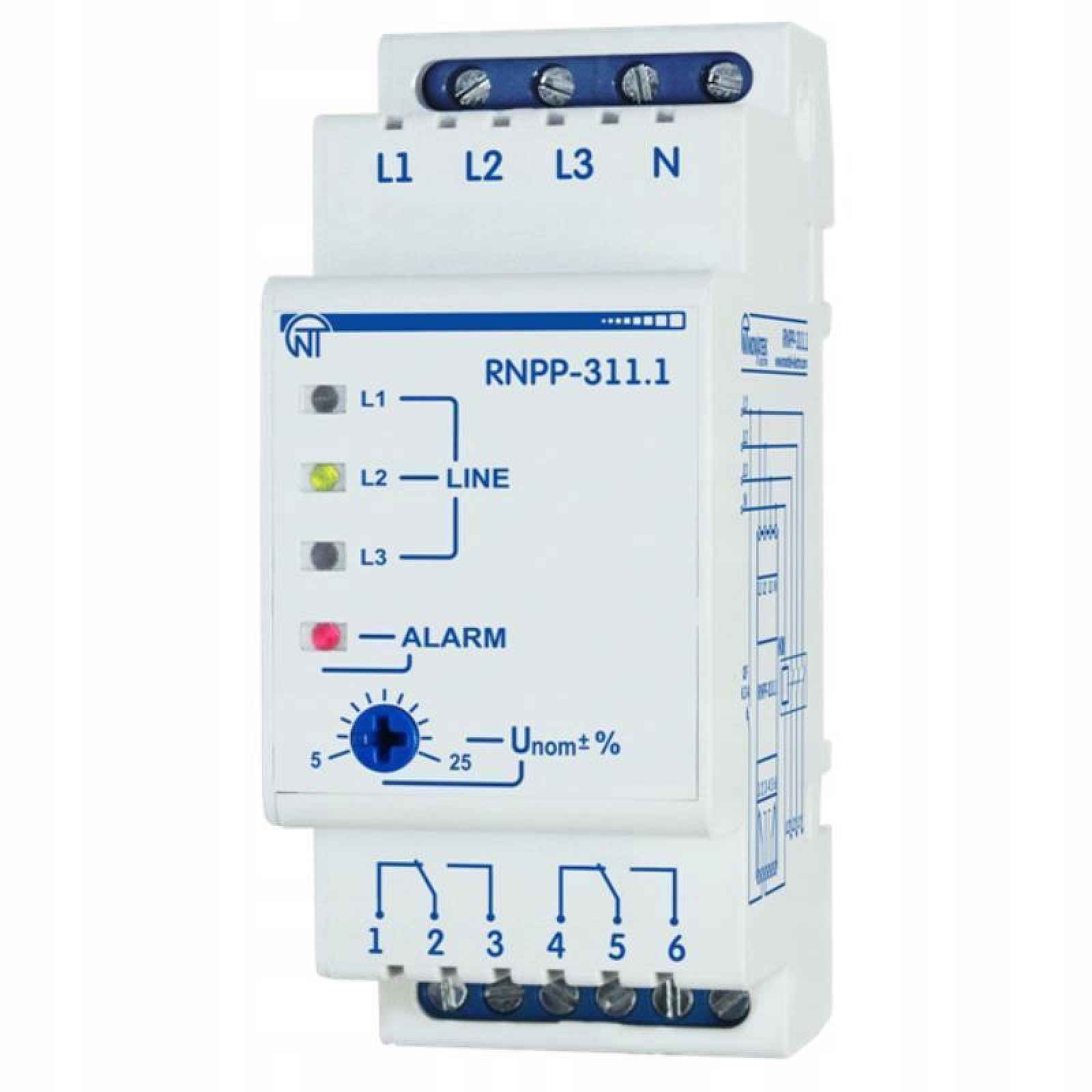

Relé pro kontrolu napětí, symetrie a pořadí fází RNPP-311.1

Relé pro kontrolu napětí, symetrie a sledu fází RNPP-311.1Relé pro kontrolu napětí, symetrie a sledu fází RNPP-311.1 - 2 kontakty 5A - je určeno k odpojení zátěže 400 V 50 Hz v případě: nepřípustných kolísání napětí v síti trvajících nejméně 0,02 s; porušení amplitudové symetrie napájecího napětí (fázová asymetrie); výpadku, nesprávného sledu fází a současného sepnutí dvou fází. RNPP-311.1 je určeno ke kontrole přípustných hodnot napětí třífázové sítě, symetrie a sledu fází. Jmenovité napětí v síti – 400V. Relé plní funkce: Odpojení zátěže v případě nesprávného napětí v síti Kontrola přípustných hodnot napětí Kontrola sledu fází Kontrola přítomnosti všech fází a symetrie napájecího napětí Kontrola kvality napájecího napětí po odpojení zátěže a její automatické opětovné zapnutí po předchozím obnovení správných parametrů napájecího napětí Signalizace poruchy Kontrola hodnot napětí v třífázové síti porovnáním s hodnotami nastavenými uživatelem pomocí regulátoru. Doby odezvy relé jsou naprogramovány výrobcem („pevně“). Zařízení je vybaveno jedním společným nastavitelným spouštěcím prahem pro maximální/minimální napětí. Nastavení regulátorem na hodnotu 10 % znamená spuštění ochrany v případě odchylky naměřené hodnoty napětí o ±10 % od jmenovité hodnoty napětí. Opětovné spuštění zátěže s nastaveným časem SPZ nastane po předchozím obnovení správných parametrů sítě.
