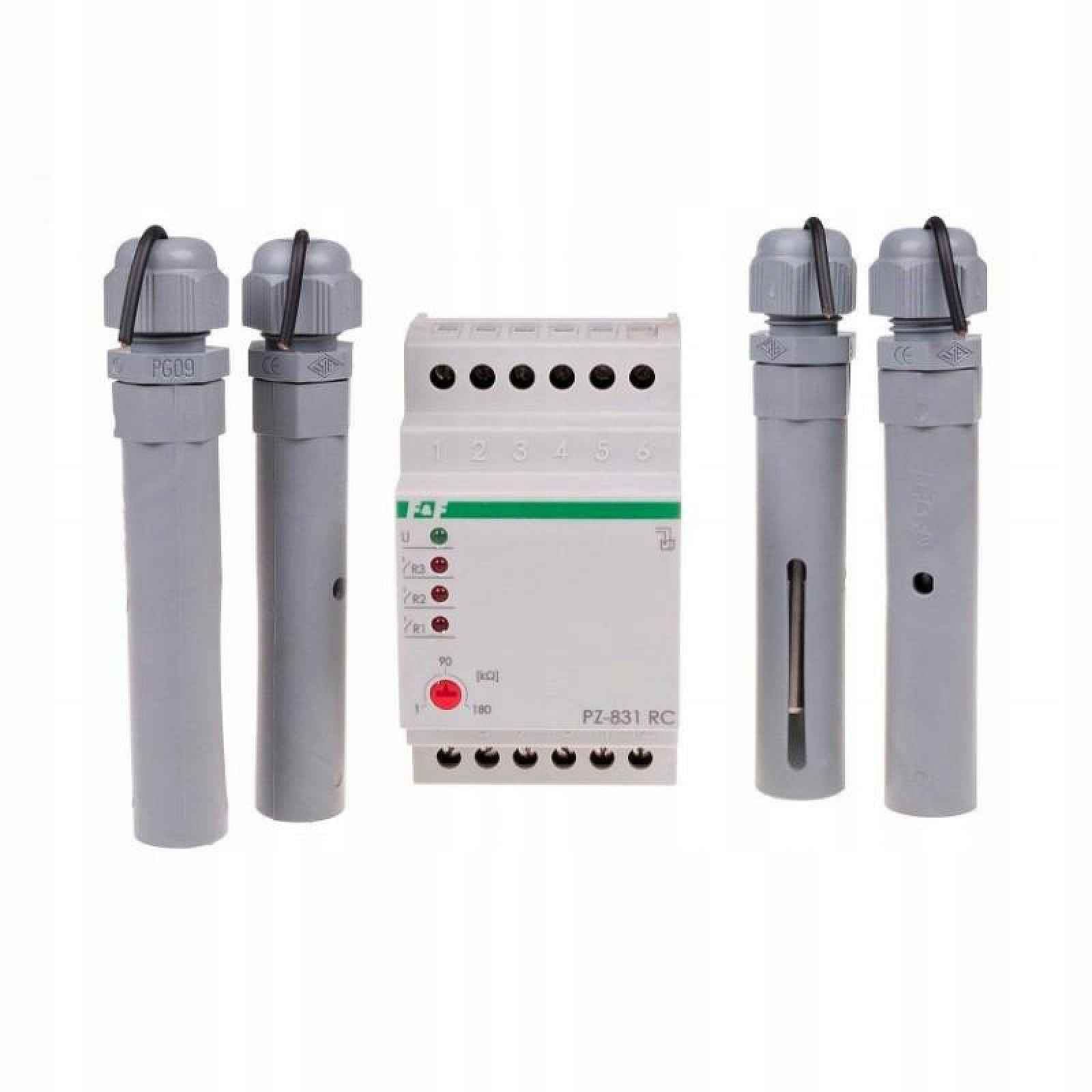

Relé pro kontrolu hladiny kapaliny PZ-831 Rc Ff
Relé PZ-831 slouží k detekci přítomnosti vodivých kapalin elektrického proudu na úrovních namontovaných zaplavovacích sond. Celý popis ↓
Popis Relé pro kontrolu hladiny kapaliny PZ-831 Rc Ff
- Relé pro kontrolu hladiny kapaliny PZ-831 RC FF
- Kód: PZ-831RC
- Č.: 5908312592549
- Výrobce: F&F
TŘI STÁTY.
Určení
Akce
V suchém stavu (rozevřené všechny sondy) jsou všechny kontakty relé otevřené. Zkrat kapalinou základní sondy COM a další hladinové sondy způsobí uzavření kontaktu relé přiřazeného k dané sondě, např. V okamžiku zaplavení sondy první úrovně R1 (zkrat základní sondy COM a sondy úrovně R1) se kontakt 11-12 uzavře. Podobně je tomu i u sond úrovně R2 a R3. Snížení hladiny kapaliny pod hladinovou sondu (rozevření sondy COM a hladinové sondy) způsobí otevření kontaktu přiřazeného k dané sondě.
Zobrazit celý popis
Způsob připojení sondy
Elektrodová sonda se připojuje kabelem o průměru žíly do 1 mm² a maximální délce 100 m.
Svorky 3-4-5-6 jsou odděleny od sítě.
Technické údaje
napájení 230 V AC
Zatěžovací proud 3×[
kontakt 3× oddělený 1Z
citlivost – nastavitelná pro PZ-829 RC 1÷180kΩ
LED signalizace napájení zelená
- signalizace provozního stavu 3× LED červená
- příkon 1,1 W
- přípojka šroubové svorky 2,5 mm²
- rozměry 3 modulů (52,5 mm)
- montáž na 35 mm lištu
- sonda zaplavení: elektroda z kyselinovzdorné oceli
- + plastový kryt elektrody
- + ucpávka PG9
- rozměry sondy Ø15, l = 9,5 cm
- napětí elektrod
- proud elektrod
- připojovací kabel np.DY 1 mm²
