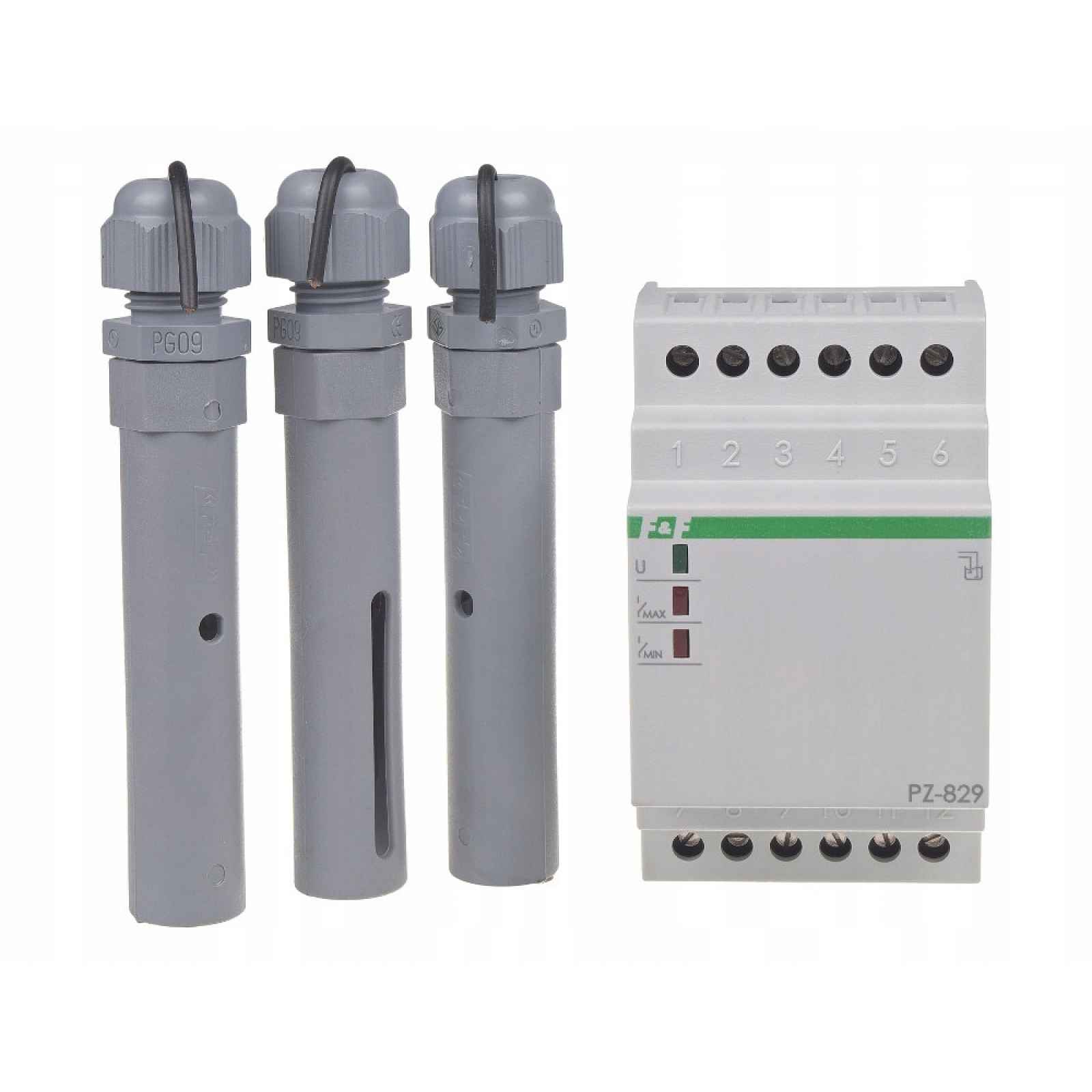

Relé pro kontrolu hladiny kapaliny PZ-829
Relé PZ-829 slouží k detekci přítomnosti vodivých kapalin elektrického proudu na úrovních namontovaných zaplavovacích sond. Umožňují udržovat minimální a maximální stav kontrolované kapaliny v rozsahu stanoveném uživatelem. Celý popis ↓
Popis Relé pro kontrolu hladiny kapaliny PZ-829
Relé pro kontrolu hladiny kapaliny PZ-829PZ-829 s febrickým nastavením citlivosti.
Určení
Akce
Po poklesu hladiny kapaliny do stavu MIN (tj. rozevřené elektrody MIN a COM) kontakt MIN se přepne do polohy 11-12; kontakt MAX zůstává v poloze 8-9. Po dosažení stavu MAX (kompaktní elektrody MAX a COM) se kontakt relé MIN přepne do polohy 11-10 a kontakt MAX do polohy 8-7.
Způsob připojení sondy
Elektrodová sonda se připojuje kabelem o průměru žíly do 1 mm² a maximální délce 100 m.
Svorky 4-5-6 jsou odděleny od sítě.
Zobrazit celý popis
Technické údaje
napájení 230 V AC
Zatěžovací proud 2×[
kontakt 2× separovaný 1P
citlivost – nastavitelná pro PZ-829 RC 1÷100kΩ
LED signalizace napájení zelená
- signalizace provozního stavu 2× LED červená
- příkon 1,1 W
- přípojka šroubové svorky 2,5 mm²
- rozměry 3 modulů (52,5 mm)
- montáž na 35 mm lištu
sonda zaplavení
- elektroda z kyselinovzdorné oceli
- + plastový kryt elektrody
- + ucpávka PG9
- rozměry sondy Ø15, l = 9,5 cm
- napětí elektrod
- proud elektrod
- připojovací kabel np.DY 1 mm²
