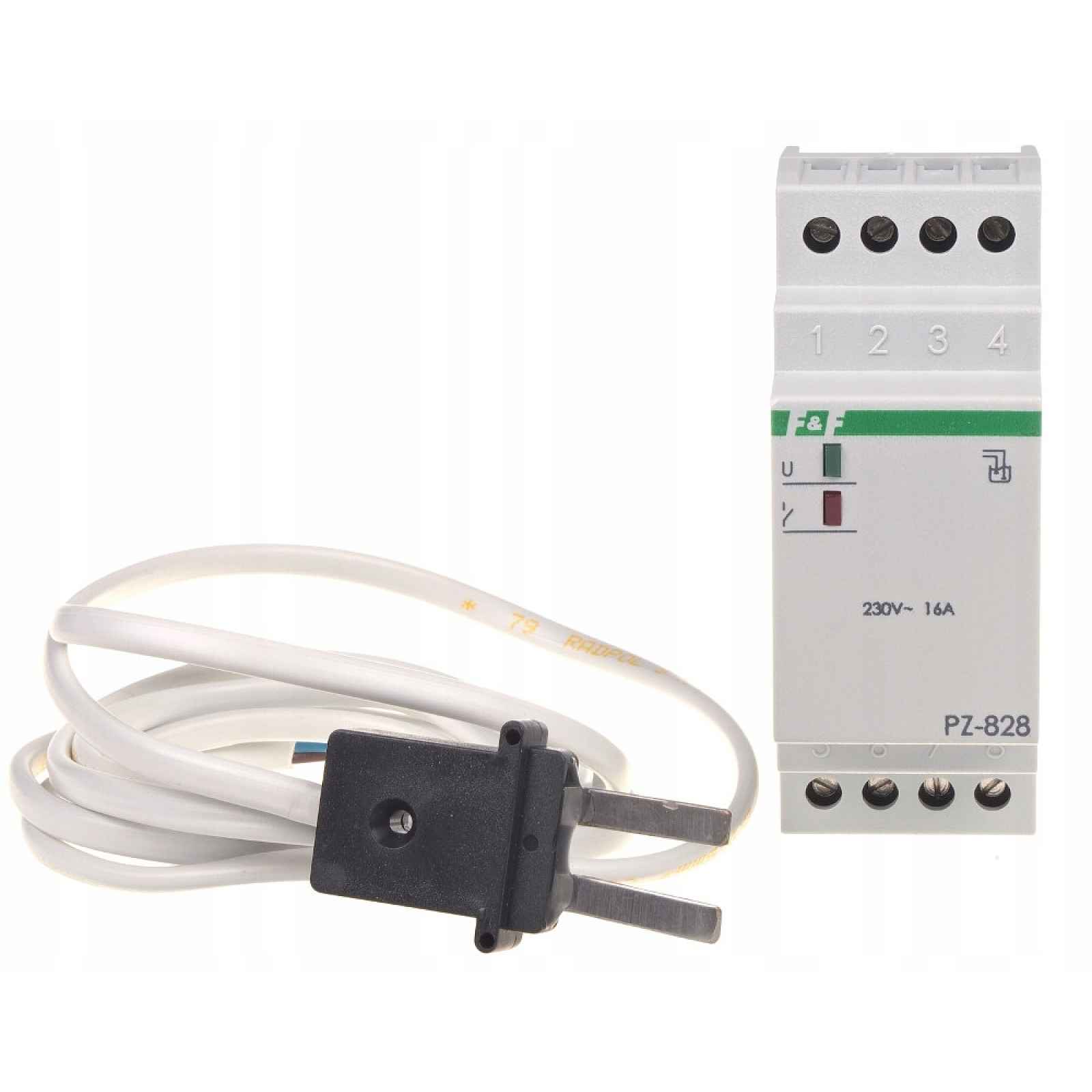

Relé pro kontrolu hladiny kapaliny PZ-828 F&f

Relé pro kontrolu hladiny kapaliny PZ-828 F&F Kód: PZ-828 Č.: 5908312595601 Výrobce: F&F Určení: Jednostavové relé slouží k detekci přítomnosti vodivých kapalin elektrického proudu na úrovni namontované zaplavovací sondy. Akce: V suchém stavu zůstává kontakt relé v poloze 7-4. V okamžiku zaplavení sondy kapalinou (tj. zkraty elektrod sondy) kontakt relé se přepne do polohy 7-8. Po poklesu hladiny kapaliny (rozevření elektrod sondy) se kontakt relé vrátí do polohy 7-4. Konstrukce sondy umožňuje její montáž na rovný vodorovný podklad, např. na podlaze v místnosti s hydroventily, průtokovými trubkami nebo v prádelně, což umožňuje rychlé odhalení poruchy a zaplavení místnosti kapalinou při současném vypnutí elektrických obvodů nebo zapnutí zvukové nebo světelné signalizace (alarmu). Kabel sondy lze prodloužit až na 100 m. Pod vstup 5-6 lze připojit až 10 sond – sériově nebo paralelně: * v sérii – pro závislý systém kontroly hladiny kapaliny v mnoha bodech – musí dojít současně ke zkratu všech připojených senzorů, aby relé fungovalo * paralelně – pro alternativní systém kontroly hladiny kapaliny v několika bodech – musí dojít ke zkratu alespoň jednoho z připojených senzorů. Při sériovém připojení se snižuje citlivost senzorů (snižuje se vodivost). Svorky 5-6 jsou odděleny od sítě. Technické údaje: napájení 230 V AC proud zatížení separovaný kontakt 1P citlivost – nastavitelná pro PZ-828 RC 1÷100kΩ LED signalizace napájení zelená LED signalizace provozního stavu červená příkon 1,1 W přípojka šroubové svorky 2,5 mm² rozměry 2 modulů (35 mm) montáž na 35 mm lištu elektrodová zaplavovací sonda rozměry sondy / délka kabelu 30×20×5 mm/1,5 m délka / rozteč elektrod 30 mm / 5 mm napětí elektrod proud elektrod
