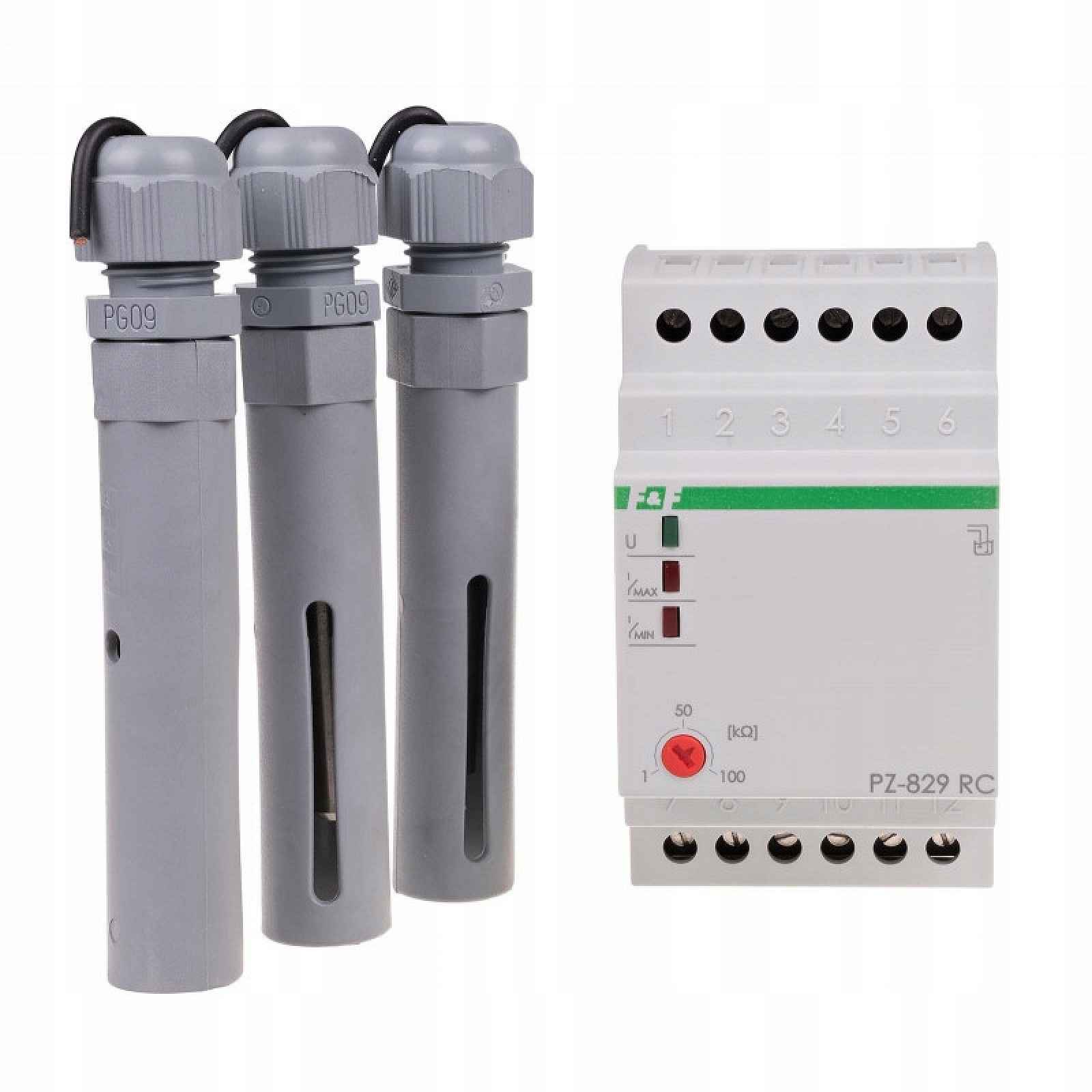

Relé pro kontrolu hladiny dešťové vody PZ-829 Rc-wd
Relé pro kontrolu hladiny dešťové vody PZ-829 RC-WDRelé PZ-829 detekují přítomnost vodivých kapalin elektrického proudu na úrovních montáže zaplavovacích sond. Udržují minimální a maximální stav kontrolované kapaliny v rozsahu určeném uživatelem. Po poklesu hladiny kapaliny do stavu MIN (tj. rozevřené elektrody MIN a COM) kontakt MIN se přepne do polohy 11-12; kontakt MAX zůstává v poloze 8-9. Po dosažení stavu MAX (kompaktní elektrody MAX a COM) se kontakt relé MIN přepne do polohy 11-10 a kontakt MAX do polohy 8-7. Elektrodové sondy (3 ks ) připojují se kabelem o průměru žíly do 1 mm² a maximální délce 100 m. Pozor! Svorky 4-5-6 jsou odděleny od sítě. Technické údaje: Napájecí napětí 230 V ACVýkonný prvek 2 × reléMaximální zatěžovací proud 2 × 16 AKonfigurace kontaktů 2 × NO/NCSeparace kontaktu ANOCitlivost – nastavitelná 1÷820 kΩSpolupráce s dešťovou vodou ANONapětí měřicích výstupů 6 VTyp zaplavovací sondy 3 x PZ2Zpoždění přepnutí kontaktu pro bod MIN 1÷2 sZpoždění přepínání kontaktu pro bod MAX max. 5 sSvorky sond jsou odděleny od sítě transformátoremŠroubové svorky 4,0 mm²Utahovací moment 0,5 NmPříkon 1,1 WPracovní teplota -25 ÷ 50 °CRozměry 3 modulů (52,5 mm)Montáž na 35 mm lištuStupeň krytí IP20
