Relé hvězda-trojúhelník 2Z 8A 1-1000sek 230VAC, 24VAC/DC PCG-417DUO F&f

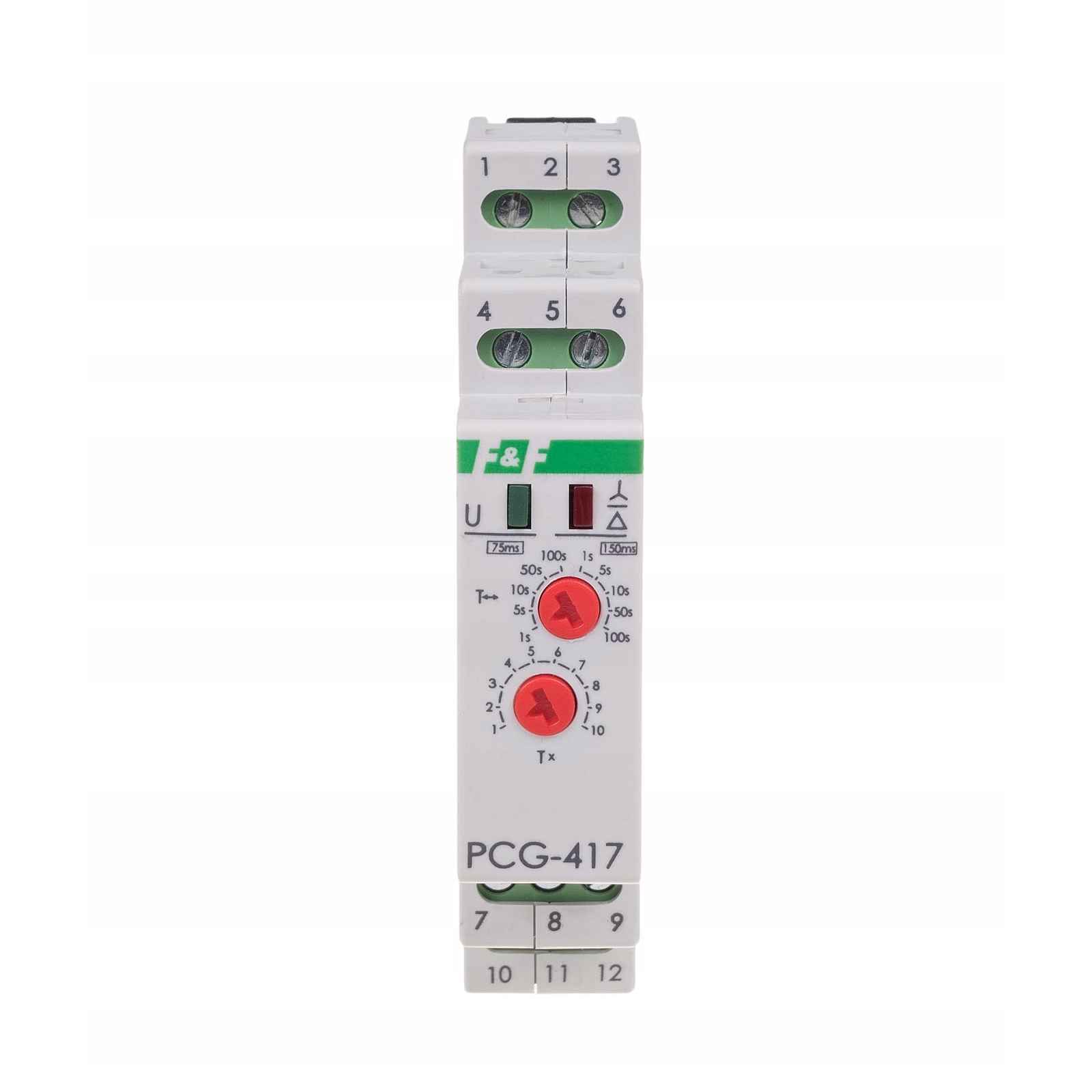

Časový relé hvězda-trojúhelník 2Z 8A 1-1000sek 230VAC, 24VAC/DC PCG-417DUO F&FČasové relé PCG‑417 je určeno pro ovládání spínacího systému HVĚZDA–TROJÚHELNÍK. Relé nachází použití v řídicích systémech třífázových motorů na principu přepínání vinutí. Celý popis ↓
Popis Relé hvězda-trojúhelník 2Z 8A 1-1000sek 230VAC, 24VAC/DC PCG-417DUO F&f
Umožňuje tak snížení startovacích proudů u větších motorových jednotek s výkonem vyšším než 4 kW.PCG‑417 má dva nezávislé reléové výstupy ovládané podle nastavení potenciometrů na krytu relé.
Zobrazit celý popis
Charakteristickým rysem tohoto typu relé je nastavení doby startu v hvězdném systému a doby přestávky mezi přepnutím z hvězdného systému na trojúhelník.Činnost relé se spouští uvedením napájecího napětí na svorky L, N. K signalizaci provozu relé slouží LED diody, které informují o napájení (zelená dioda) a určují aktuální stav provozu zařízení (červená dioda).Informace o produktu:Výrobce: F&FOznačení výrobce:PCG-417DUOTyp modulu: časový reléRozsah počítání: 1 s...1000 sTyp výstupu:DPDTElektrické parametry výstupu 1: 8APočet režimů provozu: 1Režimy provozu počítadla:hvězda trojúhelníkElektrické připojení: šroubové svorkyMontáž:na DIN lištuPracovní teplota:-25...50 °CTřída krytí: IP20Signalizace: LEDNapájecí napětí: 24 V DC, 24/230 V ACVýška [mm]: 90Šířka [mm]: 18Hloubka [mm]: 65
