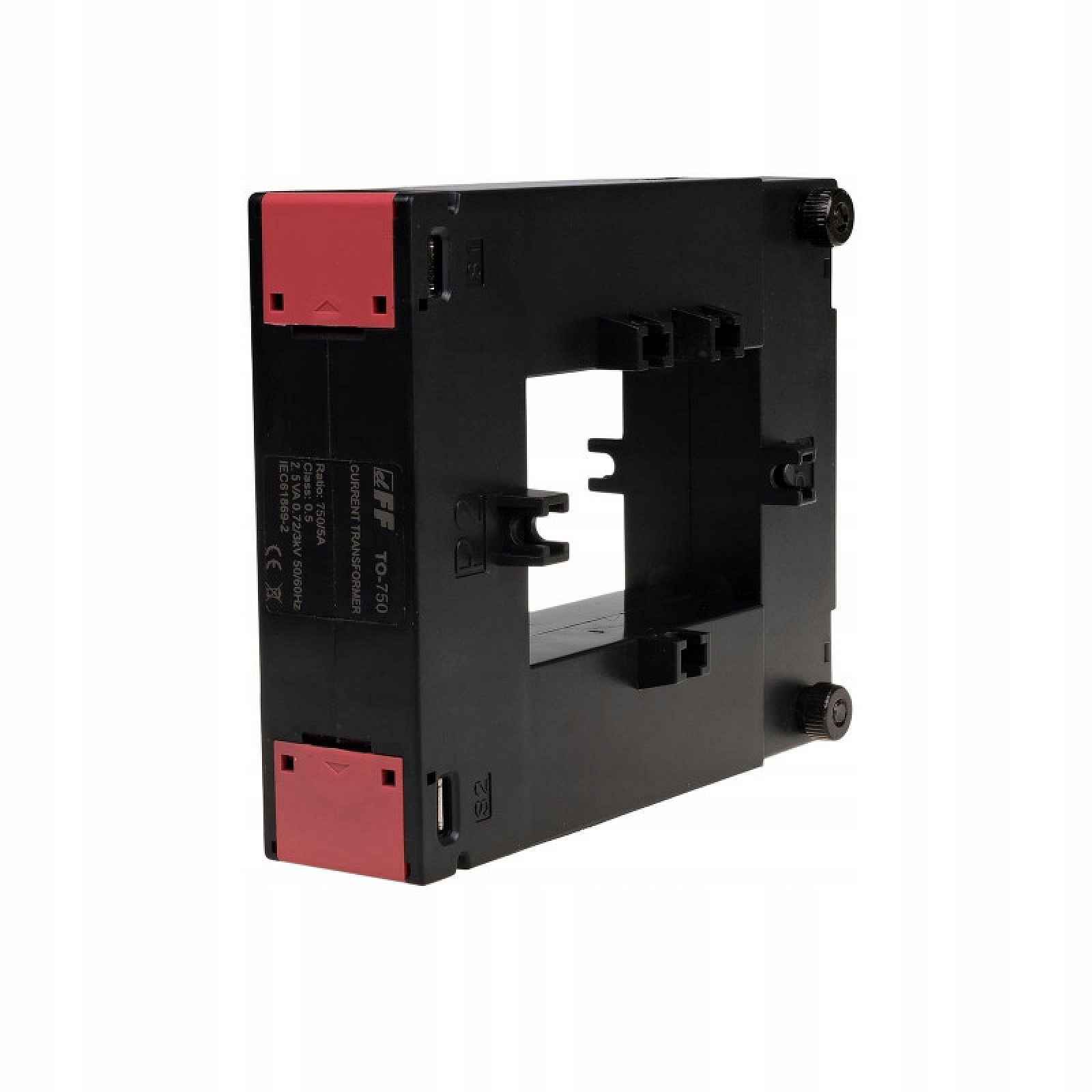

Proudový transformátor s otevíracím jádrem 750-5A kl.0,5
Proudový transformátor slouží k proporcionální změně velkých proudových proudů na nižší hodnoty a je přizpůsobený pro rozsahy měření kontrolních a měřících zařízení. Celý popis ↓
Popis Proudový transformátor s otevíracím jádrem 750-5A kl.0,5
Proudový transformátor s otevíracím jádrem 750-5A kl.0,5Popis produktu
Jednofázový
S otevíracím jádrem.
Převodovka 750/5.
Výkon 5 VA.
Akce
Kabel s měřeným proudem prochází hlavním otvor převodovky (P1/P2), což je ekvivalentní jednomu závitu primárního vinutí. Svorky sekundárního vinutí S1 a S2 jsou připojeny k svorkám měřicího obvodu kontrolního nebo měřicího zařízení.
Zobrazit celý popis
Poměr proudů v obou vinutích je konstantní a nazývá se proudová převodovka: IPn/ISn=N, kde IPn – jmenovitý primární proud; ISn – jmenovitý sekundární proud; N – hodnota převodovky. Z hodnoty proudu protékajícího sekundárním vinutím lze určit hodnotu proudu protékajícího primárním vinutím: ISm*N=IPm, kde ISm – měřený primární proud; IPm – měřený sekundární proud.
Pozor!
Doporučuje se připojit sekundární systém kabelem o průměru nejméně 2,5 mm².
Doporučené uzemnění svorky S2.
Zákaz odpojení sekundárního systému během provozu převodovky (možnost vzniku velkého napětí, které vede k úrazu osob nebo poškození zařízení).
Technické údaje
- Typ jednofázový
- Konstrukce s otevíracím jádrem
- Převodovka lp/ls 750/5
- Třída 0,5
- Výkon [VA] 5 VA
- Frekvence 50÷60 Hz
- Maximální provozní napětí 0,66 kV AC
- Č. normy IEC 60044-1
- Nominální sekundární proud je 5 A
Napětí průrazu izolace 3 kV/1 min.
Hmotnost 0,9 kg
Koeficient bezpečnosti FS˂ 5
Přípojka S1/S2 šroubové svorky 4 mm²
- Rozměry: A; B; C; D; E; F; G; H; I; [mm] 50 mm; 80 mm; 78 mm; 116 mm; 146 mm; 33 mm; 33 mm; 35 mm; 33 mm;
- Utahovací moment 0,5 Nm
- Pracovní teplota -15÷ 50 °C
- Montážní poloha svislá/horizontální
- Montáž tabule
- Stupeň krytí IP20
