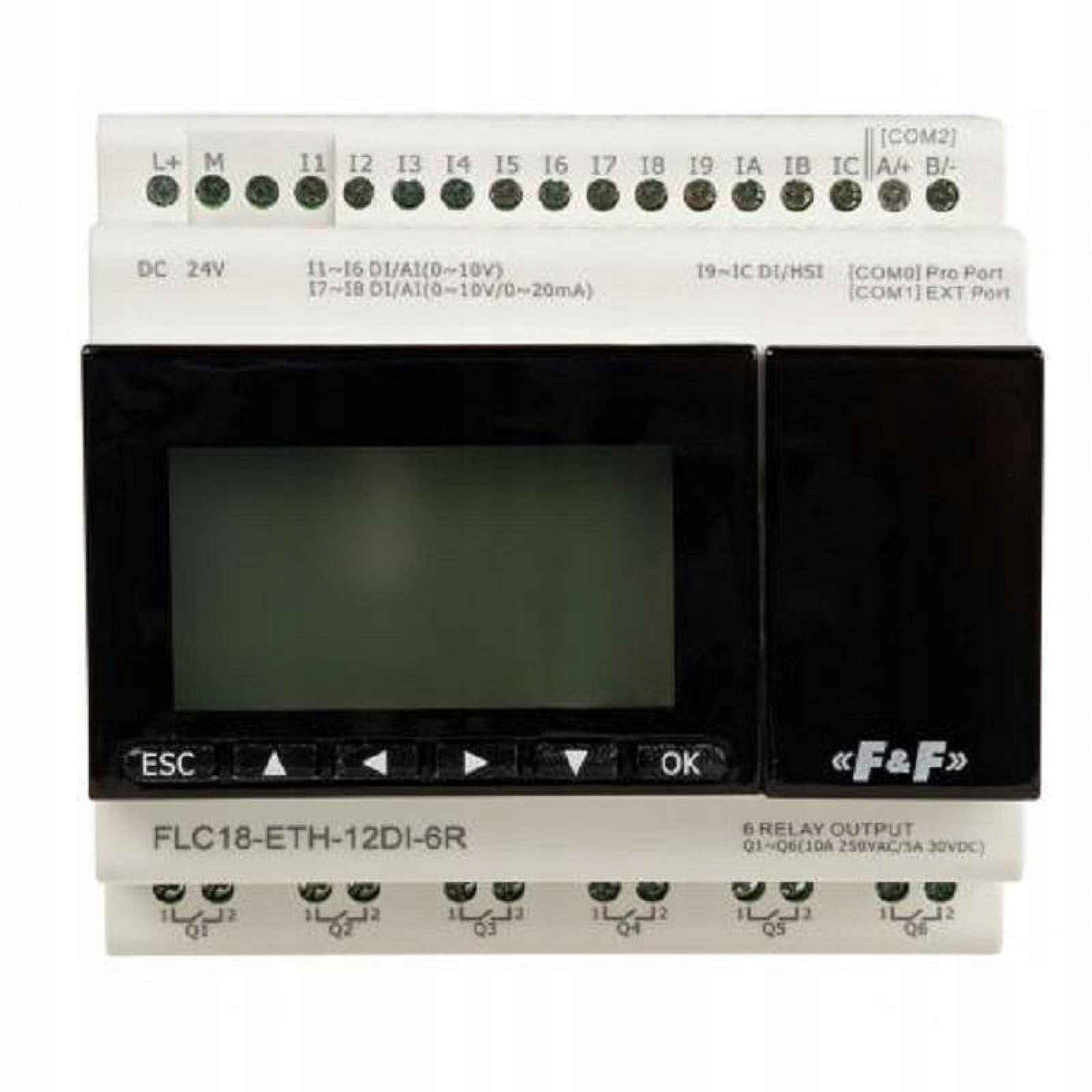

Programovatelný regulátor FLC18-ETH-12DI-6R
Programovatelný regulátor FLC18-ETH-12DI-6RPopis produktu: Rozšířený programovatelný relé Integruje v sobě mnoho řešení, která umožňují budování funkčních systémů automatického řízení. FLC18-ETH-12DI-6R je univerzální, rozsáhlý a programovatelný logický relé. Umí obsluhovat spotřebiče v domácnostech a ovládat prvky elektrických instalací (osvětlení schodišť, osvětlení chodníků a příjezdových cest, kontrola provozu markýz, rolet a závěsů, osvětlení výstav, ovládání jednoduchých strojů). Může také nahradit jednotlivé moduly specializované na rozvaděče a zmenšit tak jejich rozměry. Díky použití jednoduchého panelu HMI nevyžaduje připojení k drahým vnějším panelům. Zároveň může uživatel velmi rychle změnit konfiguraci parametrů řídicího systému (např. změna časů nebo parametrů regulátoru). Zařízení je samozřejmě vybaveno také pokročilými komunikačními rozhraními a umožňuje snadné připojení k profesionálním vizualizačním stanicím (pomocí protokolu MODBUS). Funkce univerzálního programovatelného ovladače: • 12 vstupů a 6 reléových výstupů; • Analogové vstupy, jak napěťové 0÷10 V, tak proudové 0÷20 mA, umožňující přímé připojení mnoha typů měřicích senzorů k relé; • Možnost rozšíření ovladače o 16 rozšiřujících modulů; • Ethernetový port umožňující připojení relé k místní síti; • Vestavěný webový server a přístup k ovladači přes webový prohlížeč; • Integrace s zařízeními Internet of Things (IOT) zajištěná podporou protokolu MQTT; • Možnost zaznamenávání dat na SD kartu; • Izolovaný port RS-485 s podporou Modbus RTU/ASCII; • Programování ovladače přes síť Ethernet nebo přímo přes programátor; • LCD displej a klávesnice pro volné použití uživatelem; • Bateriově udržovaný hodinový stroj reálného času s kalendářem. Technické údaje: Typ programovatelného ovladače Rozšiřující moduly 16 Programovací jazyk FBD (64 kB) Počet funkčních bloků 1024 Napájecí napětí 24 V DC Komunikační porty Ethernet, RS485, RS232 (UART) Komunikační protokoly Modbus RTU, Modbus TCP, MQTT, webový server Konfigurace parametrů komunikace ANO Celkový počet vstupů 12 (I1÷IC) Počet digitálních vstupů 12 (I1÷IC) Rozsah vstupního napětí 0÷28,8 V DC Počet analogových napěťových vstupů (0÷10 V DC) – 8 (I1÷I8), proudových (0÷20 mA) – 2 (I7÷I8) Počet volných vstupů (4 Hz) 8 Počet rychlých vstupů (60 kHz) 4 Výstupy – počet výstupů 6 (Q1÷Q6) Výstupy – typ reléového výstupu Výstupy – trvalý proud, odporové zatížení 10 A Výstupy – nepřetržitý proud, indukční zatížení 2 A Výstupy – elektrická životnost, odporové zatížení 10⁵ cyklů Výstupy – mechanická odolnost 10⁷ cyklů Přesnost hodin RTC ±2 s/den Udržování RTC hodin 20 dní Trvanlivost programu 10 let Ochrana před ztrátou dat ANO Displej 4×16 znaků Startovací proud 250 mA Hmotnost 400 g Odolnost vůči dočasnému výpadku napětí 5 ms Izolace mezi vstupem a napájením a odpor Izolace mezi vchody chybí Doba cyklu 0,6÷8 ms Doba zpracování jedné aplikace 100 ms Panel operátora ANO Příkon 4 W Pracovní teplota -20÷55°C Rozměry 95×90×61 mm Stupeň krytí IP20 Webový server Ano Rychlost přepínání (mechanická) 10 Hz
