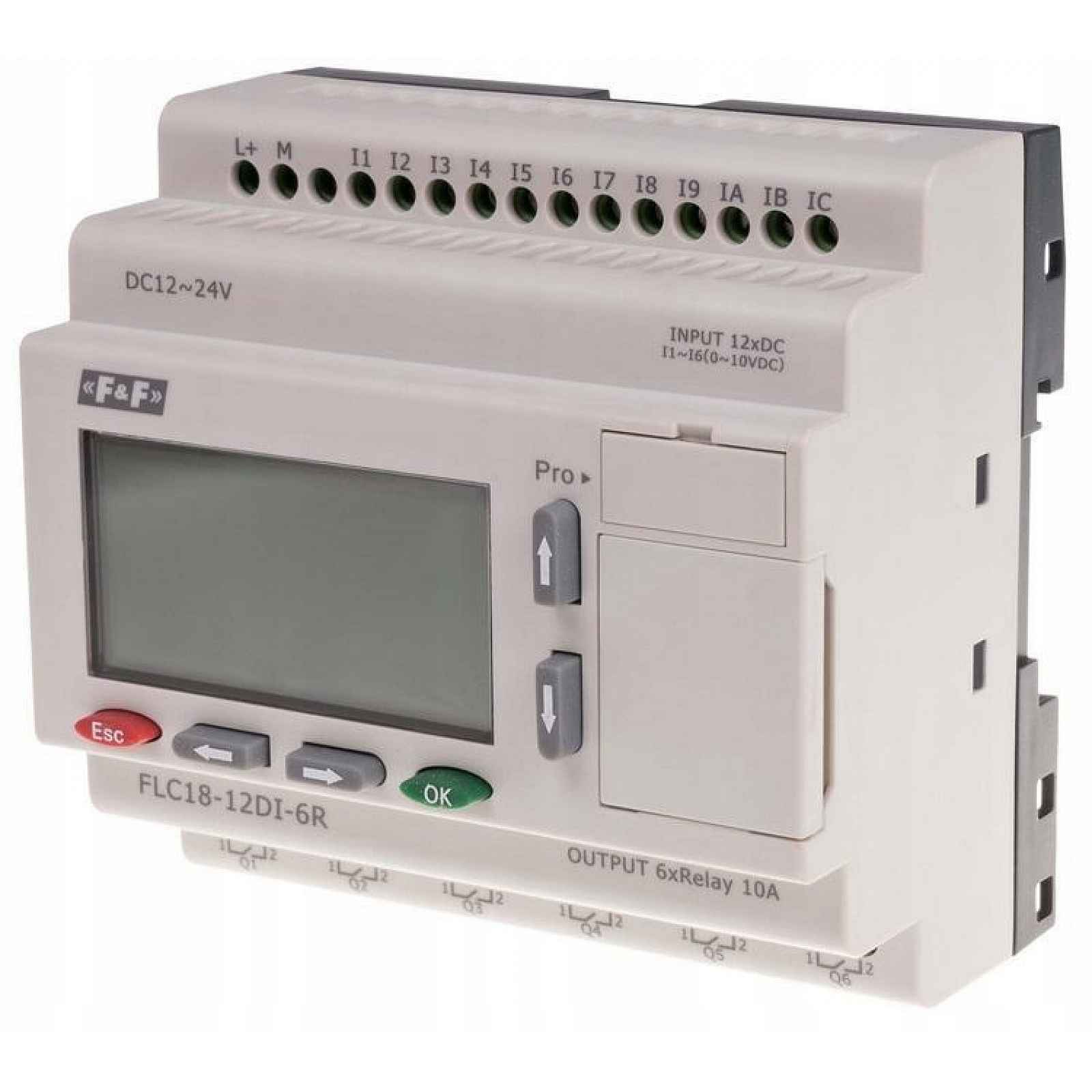

Programovatelný ovladač 12 digitálních vstupů FLC18-12DI-6R
Programovatelný ovladač 12 digitálních vstupů - FLC18-12DI-6RVolně programovatelný ovladač pro 12 digitálních vstupů. 12÷24V DC, 6xAI/DI+6xDI, 8xRELAY (10A), LCD panel. Určení Celý popis ↓
Popis Programovatelný ovladač 12 digitálních vstupů FLC18-12DI-6R
FLC je univerzální, programovatelný logický ovladač, který dokáže ovládat prvky domácí a průmyslové elektrické instalace (např. kontrola osvětlení, ovládání rolet, zavlažování zahrady, ovládání jednoduchých strojů). Díky vestavěnému uživatelskému panelu nevyžaduje připojení k drahým externím panelům a zároveň poskytuje uživateli náhled a konfiguraci parametrů řídicího systému. Ovladač je vybaven pokročilými komunikačními rozhraními a umožňuje snadné připojení k profesionálním vizualizačním stanicím (pomocí protokolu Modbus).
Zobrazit celý popis
Programové nástroje
K programování ovladačů FLogic se používá bezplatný nástrojový software FLCLogic Soft. Aplikace umožňuje napsat program, otestovat ho pomocí simulátoru (bez připojení k ovladači), nahrát do ovladače a testovat hardware (náhled provozu skutečného zařízení s možností záznamu analogových a digitálních dat).
Technické údaje
- napájení 12÷24 V DC
- odolnost proti dočasnému výpadku napětí 5 ms
- startovací proud 250 mA
- výkon 3,5÷4 W
- vstupy
- celkový počet vstupů 12 (I1÷IC)
- počet digitálních vstupů 12 (I1÷IC)
- počet analogových vstupů 6 (I1÷I6) (0÷10 V DC)
- rozsah vstupního napětí 0÷28,8 V DC
- typ odporového vstupu
- izolace mezi vstupem a napájením odpor
- izolace mezi vchody chybí
- analogové vstupy I1...I6
- rozsah měření 0÷10 V DC
- maximální vstupní napětí 28,8 V DC
- vstupní impedance 34÷72kΩ
- rozlišení 10 Bit
- přesnost při 25 °C 20 mV
- přesnost při 55 °C 40 mV
- počet výstupů 6 (Q1÷Q6)
- typ reléového výstupu
- nepřetržitý proud, odporové zatížení 10 A
- nepřetržitý proud, indukční zatížení 2 A
- pracovní napětí (AC) 250 V
- pracovní napětí (DC) 48 V
- přípustný výkon zatížení 300 W
- elektrická životnost, odporové zatížení 105 cyklů
- mechanická trvanlivost 107 cyklů
- rychlost přepínání (mechanická) 10 Hz
- ochrana proti zkratu a přepětí chybí
- počet funkčních bloků 1024
- počet počítadel událostí (1÷ 99999999) 512
- počet počítadel času (10 ms ÷ 99h 59 m) 512
- počet digitálních vlajek 256
- počet analogových registrů 256
- počet regulátorů PI 30
- počet matematických bloků 1024
- počet obrazovek HMI 128
- přesnost hodin RTC ±2 s/den
- udržování RTC hodin 20 dní
- trvanlivost programu 10 let
- ochrana před ztrátou dat ANO
- doba cyklu 0,6÷8 ms
- doba zpracování jedné aplikace 100 ms
- rozšiřující moduly 16
- počet volných vstupů (4 Hz) 8
- počet rychlých vstupů (60 kHz) 4
- panel operátora ANO
RS232 ANO
- komunikační protokol Modbus RTU/ASCII
- panel HMI ANO
- zabezpečení programu PIN, 4 číslice
- pracovní teplota -20÷55°C
- hmotnost 300 g
- stupeň krytí IP20
