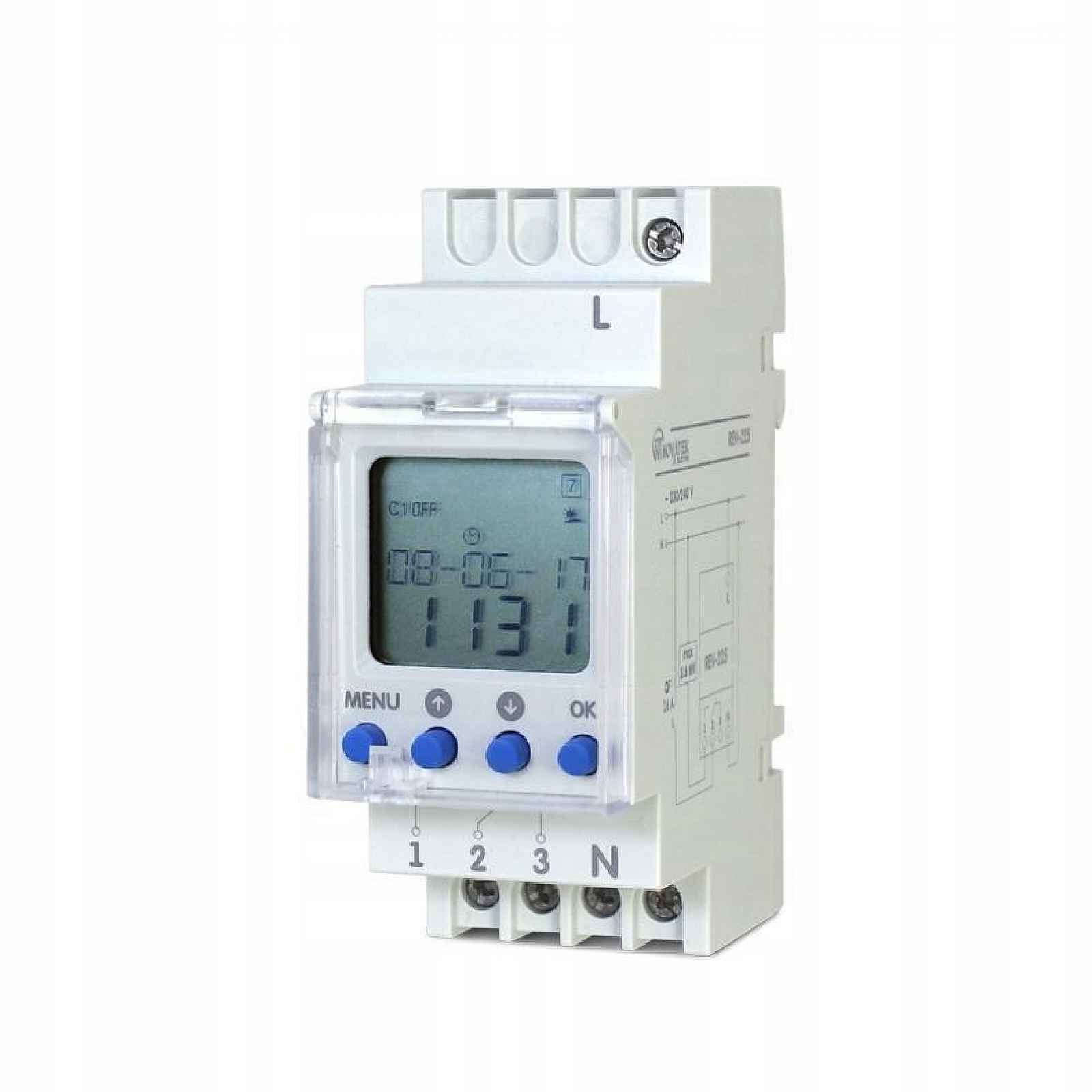

Programovatelné multifunkční hodiny 16A REV-225 Novatek Electro
Programovatelný multifunkční časovač 16A REV-225REV – 225 je mikroprocesorové zařízení určené k ovládání přijímačů v závislosti na reálném astronomickém čase (východ / západ slunce). Celý popis ↓
Popis Programovatelné multifunkční hodiny 16A REV-225 Novatek Electro
V REV – 225 se automaticky vypočítává čas východu a západu slunce na základě zadaných souřadnic a aktuálního času, což umožňuje ovládat osvětlení bez použití externích senzorů.
Plánuje se nastavení parametrů programu, které umožní odpojení zátěže v noci ( noční přestávka).
Vestavěný zdroj napájení (lithiová baterie) zajišťuje udržení provozu hodin a zařízení v případě odpojení napájecího napětí.
Charakteristické vlastnosti REV-225
- Digitální ovládací hodiny s astronomickým programem;
- Zdroj napájení s životností 3 roky (lithiová baterie);
- Plombovaná krytka předního panelu;
- Ovládání pomocí čtyř tlačítek;
- Automatický přechod na letní/zimní čas;
- LCD displej;
- Prázdninový režim provozu;
- Jeden kanál;
Zobrazit celý popis
Dvojitý modul, upevněný na 35 mm DIN lištu.
Příklad konfigurace REV-225
Hodiny nastavené níže budou následujícím způsobem
zapínal své kontakty hodinu po každém západu Slunce
odpojoval je hodinu po každém východu
zavedl noční přestávku od 02:00 do 02:30 hodin
Jedná se o jednu z mnoha možností nastavení hodin, kompletní popis na stránkách č. 6 – 11 technické dokumentace.
Pokud je zařízení spuštěno poprvé, je třeba
- stiskněte tlačítko menu; pokud se objeví nápis REV-225 – počkejte 2 sekundy
- pomocí tlačítek „nahoře“ nebo „dolů“ vyberte „polský“ a stiskněte tlačítko „cca“. ”
- poté zadejte postupně aktuální: rok, měsíc, den, hodinu a minutu; výše uvedené parametry se nastavují pomocí tlačítek „nahoře“ a „dolů“
Výběr se schvaluje pomocí „ok“.
Další krok – zavedení geografických souřadnic polohy zařízení (pro určení časů východů a západů). Za tímto účelem je třeba:
- stiskněte tlačítko „menu“
- pomocí „nahoře“ a „dolů“ vyberte ASTRONOM a potvrďte „ok“. ”
- pomocí „nahoře“ a „dolů“ vyberte POLOŽKU a potvrďte „ok“
- najít a vybrat možnost ŠIROKO
- určit, zda je šířka severní a jižní, výběrem možnosti „POLNOC nebo POLUDNIE“ a schválením „ok“
zadejte postupně: počet stupňů a minut pomocí „nahoru“ a „dolů“ a potvrďte „ok“; po posledním schválení se zařízení vrátí zpět do hlavního menu
najít a vybrat možnost DLOUHÉ
určit, zda je délka geogr. je východní/západní, vybírá možnost VÝCHOD nebo ZÁPAD a schvaluje „ok“
nastavit hodnotu zeměpisné délky, podobně jako pro šířku
najít a vybrat možnost STR-ČAS; nastavit UTC (GMT) pomocí „nahoře“ a „dolů“ (pro Polský je to UTC +1) a schválit „ok“.
Další krok – nastavení hodinového posunu vzhledem k východům a západům Slunce. Za tímto účelem je třeba:
- v hlavním menu vyberte ASTRONOM
- poté vyberte možnost PŘESUN
- pomocí „horního“ nastavení zvýšit posun na 1 hodinu a schválit „cca“. ”
analogicky provést operace pro západ slunce.
Další krok – nastavení noční přestávky. Za tímto účelem je třeba:
V hlavním menu vyberte možnost PŘERNOC
vyberte možnost CI-WYL a nastavte čas 02:00
vyberte možnost CI-WL a nastavte čas 02:30.
Poté je nutné opustit hlavní menu dvojitým stisknutím tlačítka „menu“. Zařízení má být nastaveno do režimu AUTO – je třeba současně stisknout „nahoru“ a „dolů“, aby se na displeji objevil nápis „AUTO“.
