Prioritní relé pro lištu PR-614 Ff
Prioritní relé používáme mimo jiné tehdy, když jsou do proudového obvodu připojeny minimálně dva vysoce výkonné přijímače, které mohou pracovat nezávisle a jejich současný provoz by způsobil fungování proudových ochran. Celý popis ↓
Popis Prioritní relé pro lištu PR-614 Ff

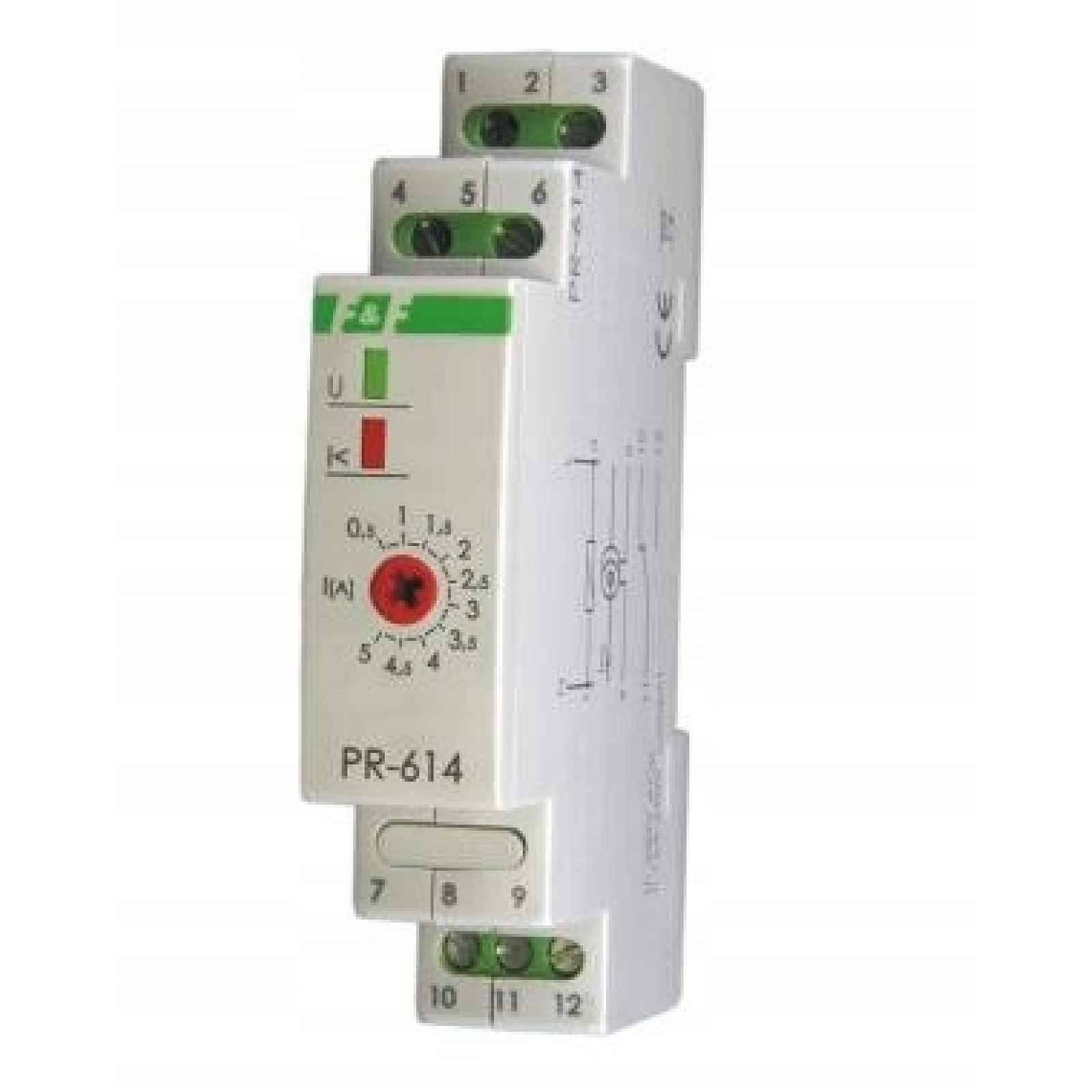

- Prioritní relé pro lištu PR-614 FF
- Kód: PR-614
- Č.: 5908312595922
- Výrobce: F&F
Montáž na 35 mm lištu.
Určení
Akce
Potenciometrem se nastavuje hodnota odběru proudu v prioritním obvodu, nad kterou relé odpojuje neprioritní obvod. Pokles odběru proudu v prioritním obvodu pod nastavenou prahovou hodnotu způsobí automatické zapnutí neprioritního obvodu. V případě, že je již připojeno zařízení. Prioritní relé znemožní zapnutí odb. bez priority.
Relé je přizpůsobeno pro spolupráci s proudovým transformátorem o sekundárním proudu 5 A. Původní obvod převodovky je začleněn do proudového obvodu prioritního přijímače a sekundární do měřících svorek relé.
Zobrazit celý popis
Skutečná hodnota nastavení proudu, při kterém bude relé fungovat, je součinem čísla nastaveného knoflíkem na stupnici a použitého převodu proudového transformátoru.
Příklad
Pro prioritní přijímač s maximálním zatížením 140 A používáme proudový transformátor s parametry 150/5A. Převodovka je 30. Při nastavení hodnoty na stupnici 2A bude relé fungovat při skutečné hodnotě proudu 60A (2A×30=60A).
Vstupní proud měření (svorky 4-6) nesmí překročit 5 A.
Technické údaje
- napájení 230 V AC
- proud neprioritních přijímačů < 16A nebo vyšší s použitím stykače
- měřicí vstupní proud < 5A
- separovaný kontakt 1Z
- spínací proud – regulovatelný 0,5÷5A
- hystereze návratu 10%
- zpoždění přepnutí 0,1 sekund
- zpoždění návratu 0,1 sekund
- příkon 0,4 W
- pracovní teplota -25÷50°C
- rozměry 1 modul (18 mm)
- přípojka šroubové svorky 2,5 mm²
- montáž na 35 mm lištu
