Prioritní relé PR-613 F&f
Prioritní relé používáme mimo jiné tehdy, když jsou do proudového obvodu připojeny minimálně dva vysoce výkonné přijímače, které mohou pracovat nezávisle a jejich současný provoz by způsobil fungování proudových ochran. Celý popis ↓
Popis Prioritní relé PR-613 F&f

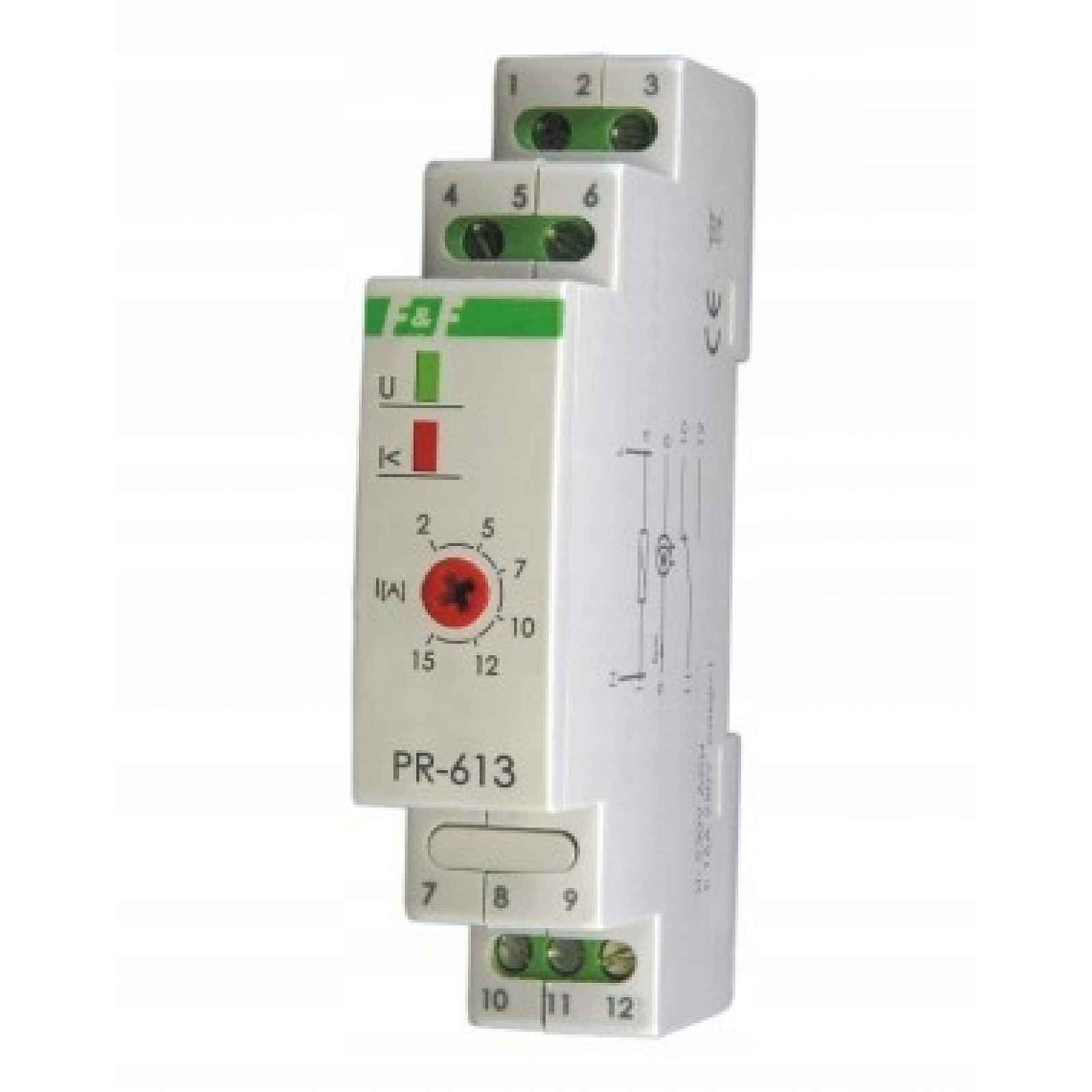

Prioritní relé PR-613 F&F
| Kód | PR-613 |
| EAN | 5908312595915 |
| Výrobce | F&F |
Montáž na 35 mm lištu.
Určení
Akce
Potenciometrem se nastavuje hodnota odběru proudu v prioritním obvodu, nad kterou relé odpojuje neprioritní obvod. Pokles odběru proudu v prioritním obvodu pod nastavenou prahovou hodnotu způsobí automatické zapnutí neprioritního obvodu. V případě, že je již připojeno zařízení. Prioritní relé znemožní zapnutí odb. bez priority.
Prioritní proud přijímače může být větší než 15 A. Je omezen pouze průřezem proudového vodiče přijímače (odděleného od měřicího systému) provlečeného průchozím kanálem relé.
Zobrazit celý popis
Technické údaje
- napájení 230 V AC
- proud neprioritních přijímačů < 16A nebo vyšší s použitím stykače
- proud prioritních přijímačů omezen průřezem provlékacího vodiče (max. Ø = 4 mm)
- separovaný kontakt 1Z
Přepínací proud – regulovatelný 2÷15A
- hystereze návratu 10%
- zpoždění přepnutí 0,1 sekund
- zpoždění návratu 0,1 sekund
- příkon 0,4 W
- pracovní teplota -25÷50°C
- rozměry 1 modul (18 mm)
- přípojka šroubové svorky 2,5 mm²
- montáž na 35 mm lištu
průchozí kanál
- izolace ze skleněného hedvábí impregnovaná kobylkou
- odolnost izolace 108Ω
- průrazné izolační napětí 4,3 kV
- max. pracovní teplota 180 °C, třída H
