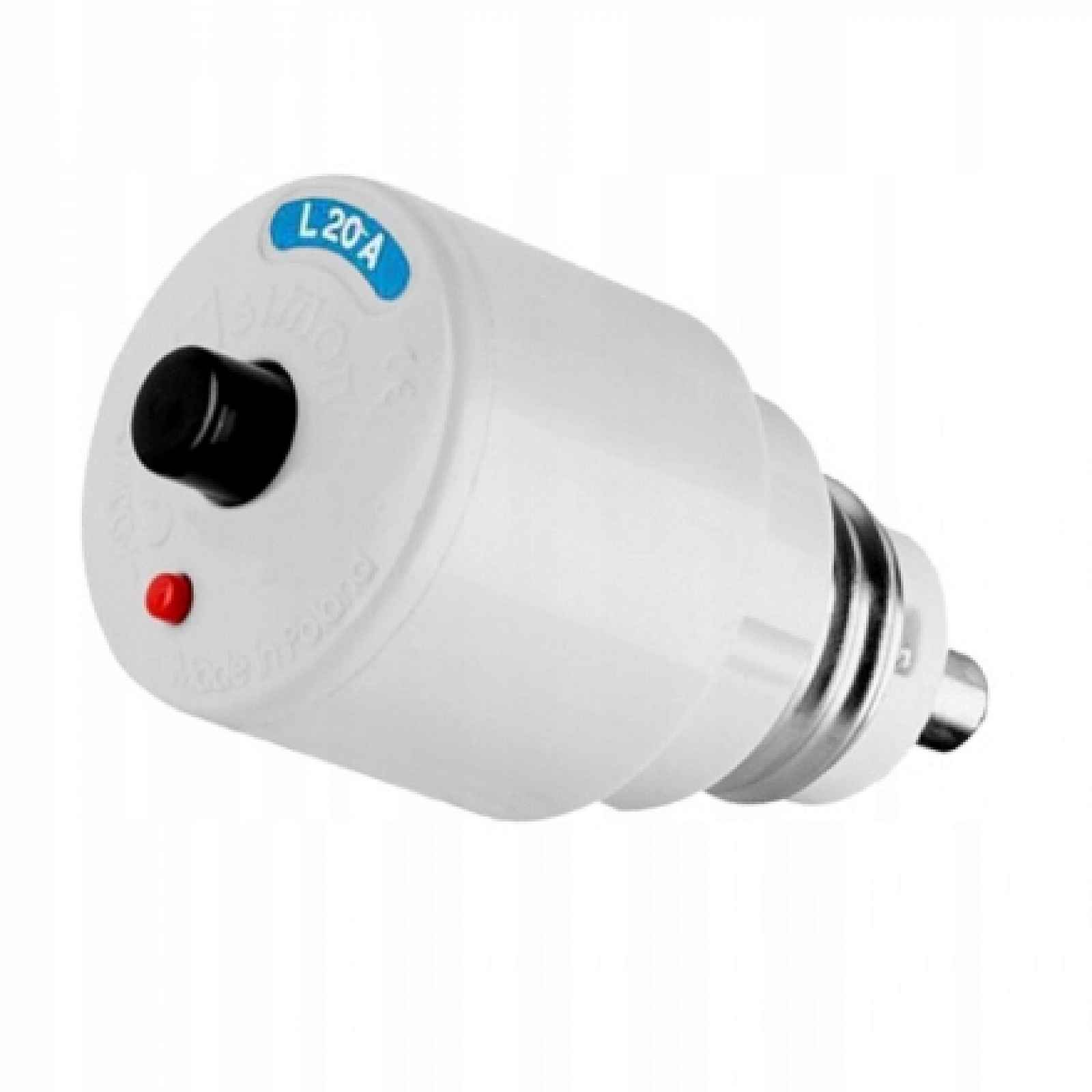

Přetlakový Spínač Šroubový S101S L20A

PŘETLAKOVÝ SPÍNAČ ŠROUBOVÝ L20A GHS 101 ŠROUBOVÝ INSTALAČNÍ VYPÍNAČ AUTOMAT Technické specifikace: Charakteristika: L Napětí: 230/400 V Zkratová kapacita: 1500 A Typ závitu: E27 Označení: GHS 101 Přetlakový spínač zasunutý do zásuvky tavné pojistky s závitem E27. Na rozdíl od tavných pojistek jej lze po spuštění přebytečného vypínače znovu zavřít. Toto zařízení se nejčastěji skládá ze dvou modulů. Prvním je bimetalový spouštěč. Při překročení přípustné hodnoty proudu v obvodu se bimetalová deska po zahřátí ohýbá, což způsobuje otevření kontaktu a následné přerušení obvodu. Takto to funguje v případě přetížení. Stojí za zmínku, že spouštěč závisí na hodnotě proudu přetížení – čím vyšší je proud, tím menší je doba provozu. V případě zkratu elektromagnet umístěný uvnitř vypínače uvolní napnutí pružiny, která poté rozevře kontakty a přeruší obvod. Tato akce je okamžitá a nezávislá na hodnotě zkratového proudu.
