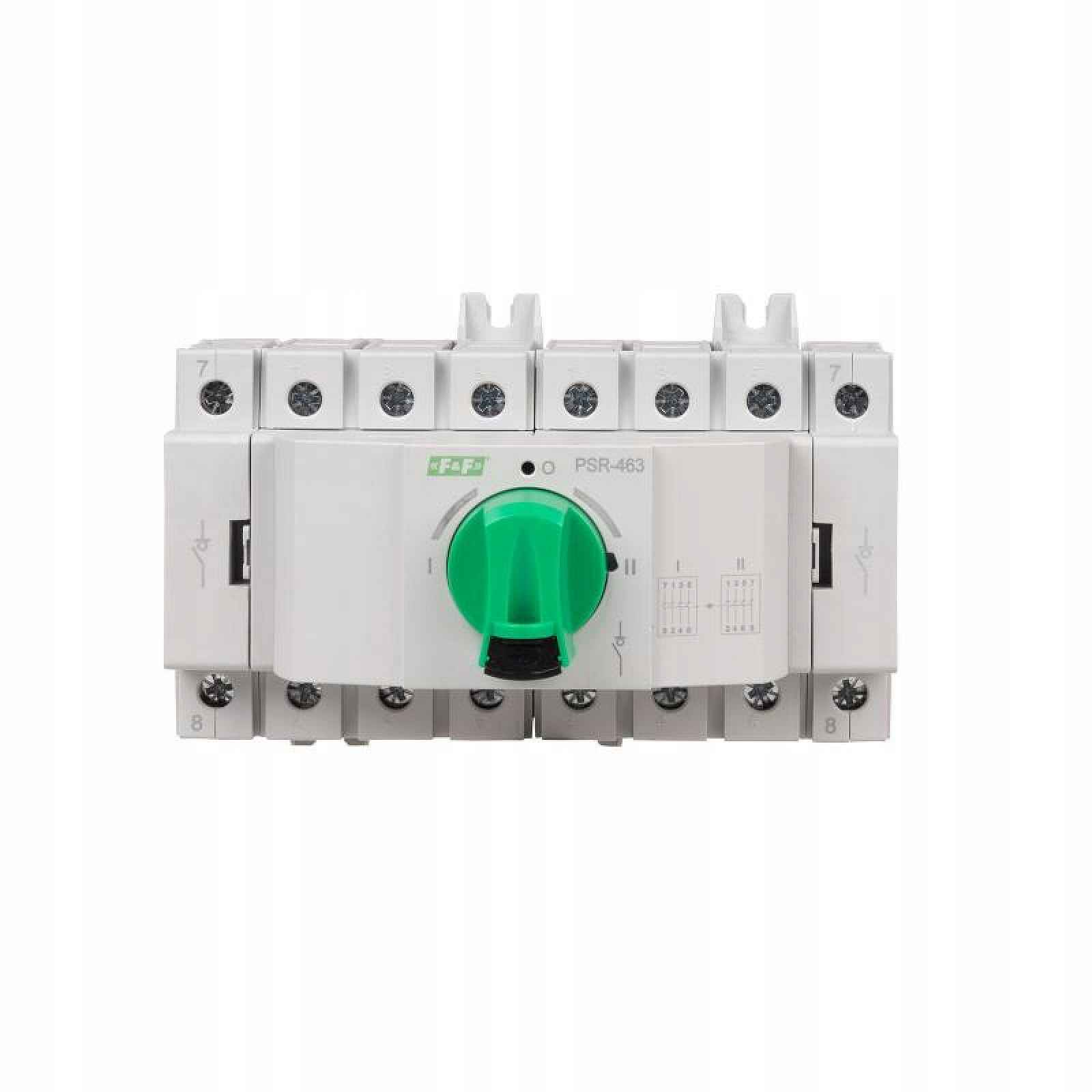

Přepínač zdroje napájení I-0-II otočný PSR-463 63A 4P
Modulární instalační přepínače sítě-agregátu realizují program přepínání 1-0-2, díky čemuž je možné např. připojení k výstupu jedné ze dvou vstupních linek nebo úplné odpojení obvodů. Kontakty spínače slouží jako odpojovač, takže je možné provádět přepnutí na jmenovitý zatěžovací proud. Celý popis ↓
Popis Přepínač zdroje napájení I-0-II otočný PSR-463 63A 4P
Přepínač zdroje napájení I-0-II otočný PSR-463 63A 4POtočný modulární síťový přepínač – agregát PSR-463
Technické údaje
Funkce odpojení, přepínač směruRuční otočný pohonJmenovitá frekvence 50÷60 HzJmenovité spínací napětí Ue (AC) 415 VJmenovitý proud [AC-21B/AC-22A] 63 AIzolační napětí Ui 800 VRázové napětí Uimp 8 kVPočet pólů 4PProgram přepínání 1-0-2Mechanická odolnost 10000 cyklůProudová zatížitelnost AC21 (kategorie A a B) 63 AProudová zatížitelnost AC22 (kategorie B) 63 AProudová…
Zobrazit celý popis
zatížitelnost AC23 (kategorie B) 63 APřipojovací výkon 41 kWZtráty výkonu (pro jmenovitý proud) na jeden pól 1.5 WZtráty výkonu (pro jmenovitý proud) celkem 6 WPřipojení šroubové svorkyPrůměr kabelu (minimální) 2.5 mm²Průměr kabelu (maximální) 35 mm²Pracovní teplota -20÷50°CRozměry 8 modulů (šířka: 135 mm, výška: 94 mm, hloubka: 104 mm)Montáž DIN lišta nebo montážní deskaStupeň krytí IP20
