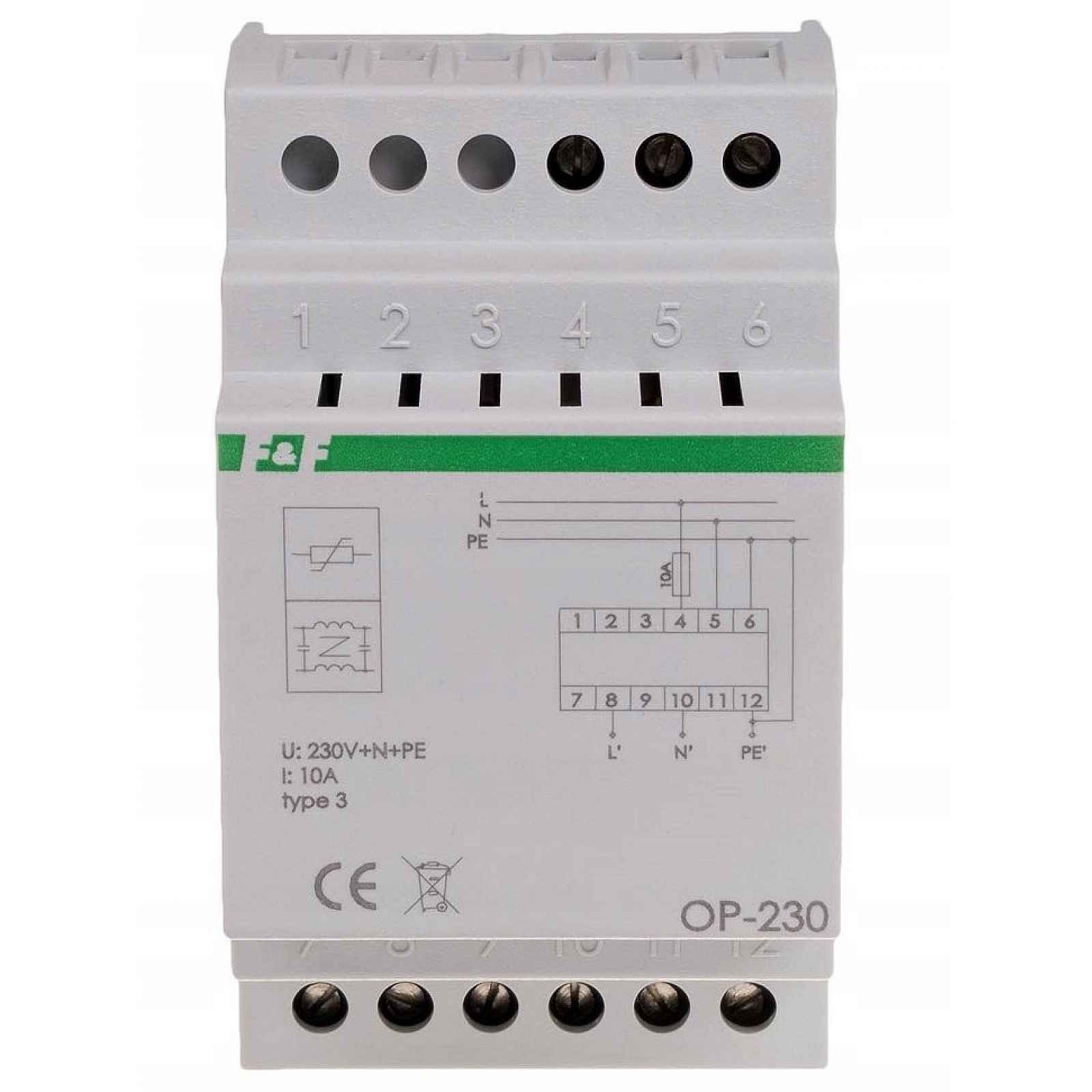

Přepěťová ochrana OP-230 F&f

Přepěťová ochrana OP-230 F&F Kód: OP-230 Č.: 5908312596110 Výrobce: F&F Typ 3 (dříve D). S trojitým filtrem proti rušení Určení: OP-230 je profesionální ochrana třídy III pro zařízení pracující v průmyslových rozvaděčích, zvláště citlivá na přepětí v napájecí síti. Určeno zejména pro rozsáhlé systémy průmyslové automatizace s využitím časových relé, PLC, multimetrů, počítačů a dalších mikroprocesorových zařízení. Také pro použití v domácích instalacích jako ochrana počítačového vybavení a RTV. Akce: OP-230 poskytuje dvě bezpečnostní prvky: Pokročilý přepěťový systém – typ 3 (dříve třída D), který chrání zařízení v obvodu, do kterého je chránič zapojen. Speciální varistory fungují jak při typických síťových přepětích, tak i při nebezpečných asymetrických přepětích, která se často vyskytují současně se symetrickými přepětími. OP-230 absorbuje vysokou hodnotu impulsu přepětí při mimořádně krátké době odezvy. Na základě dlouholetých zkušeností s navrhováním elektronických zařízení a jejich používáním umožnilo vytvořit produkt s vysokými technickými parametry. Použití, ne jako obvykle jednoho nebo tří, ale šesti varistorů, vytváří dvojitý stupeň konečného zabezpečení. Trojitý filtr proti rušení – speciálně navržený pasivní systém tlumivek, který do značné míry eliminuje radioelektrické a průmyslové rušení. Jedná se o symetrický filtr. Zároveň blokuje rušení přicházející z elektrické sítě a naopak – rušení přicházející od zařízení uživatele (mikrovlnná trouba, počítač, impulsní napájecí zdroje atd. ) nejsou přenášeny do napájecí sítě. Ochranný filtr je systém s čtyřnásobnou strukturou (čtyřhran je systém se čtyřmi svorkami – jedna z párů svorek slouží jako vstup a druhá jako výstup), který propouští napětí a proudy o určitém frekvenčním pásmu bez útlumu nebo s malým útlumem a tlumí napětí a proudy ležící mimo toto pásmo. Filtry nacházejí použití především v elektronických a energetických zařízeních. Umístěné mezi zdrojem napájení a přijímačem způsobují, že do přijímače vstupuje signál s požadovaným frekvenčním spektrem. Technické údaje: č. normy IEC 61643-1:2001 třída ochrany III jmenovité napětí 230 V AC jmenovitý proud 10 A největší trvalé provozní napětí 255 V Napěťová úroveň ochrany L→N měřená < 1KV doba provozu < 25 ns dodatečná ochrana 10A gL/gG nebo C10A indukčnost systému 1 mH na trať proud průtoku 0,5 mA kapacita systému L→N 880nF objem systému L(N)→PE 2,2nF útlum radioelektrického rušení >85 dB přípojka šroubové svorky 2,5 mm² pracovní teplota -25÷50°C rozměry 3 modulů (52,5 mm) hmotnost 170 g montáž na lištu TH-35
