Počítadlo Spotřeby Energie Proudu 3-FÁZOVÝ Počítač indikátor spotřeby 7 Modulů

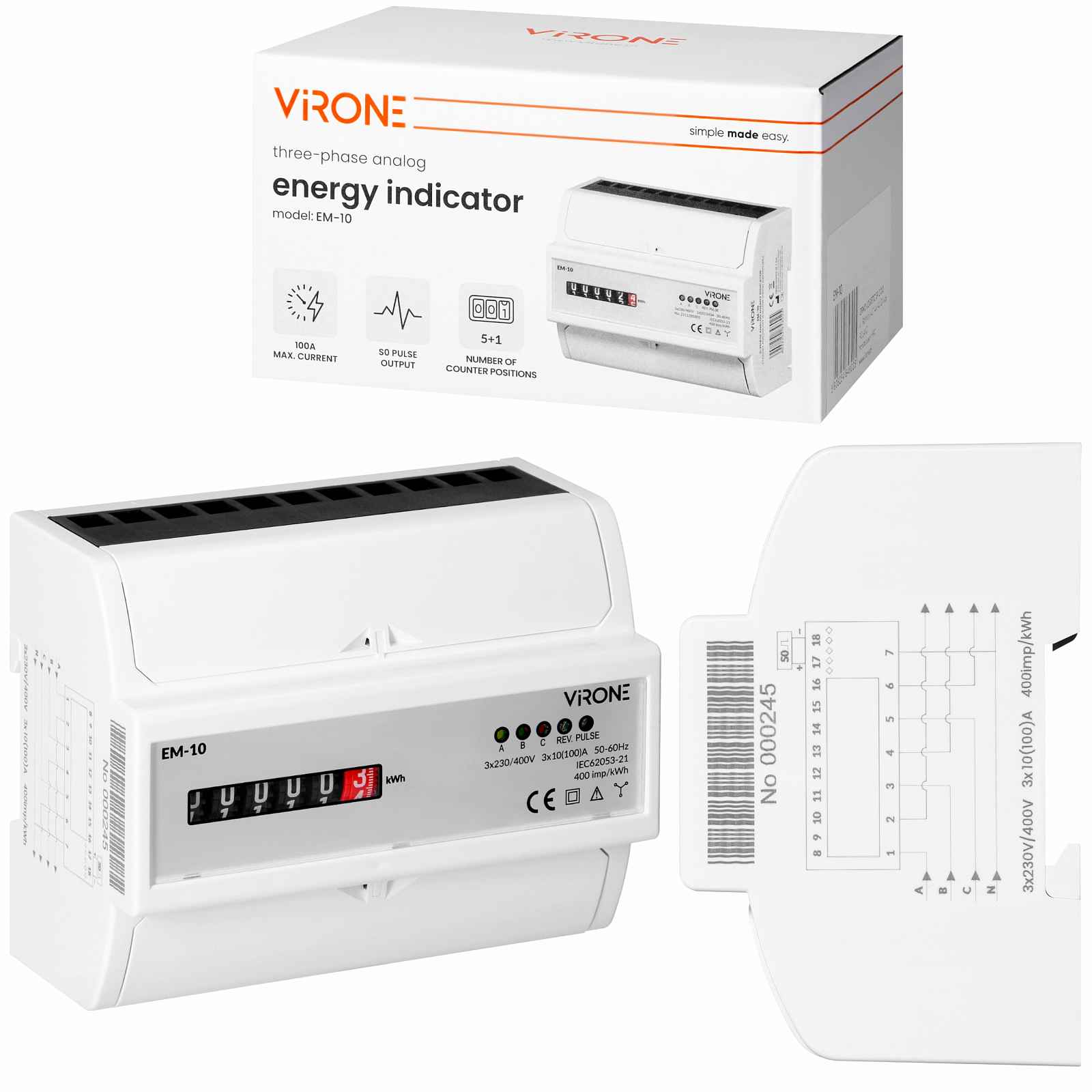

3-fázový analogový indikátor spotřeby elektrické energie, 100A, 7 modulů, DIN TH-35 mmVirone EM-10Indikátor je přizpůsobený pro jmenovité napětí 3x230/400V AC a maximální proud až 3x100A. Vlastní spotřeba 6W/30VA má vliv na energetickou úspornost instalace.Spotřeba energie ve fázi je signalizována blikáním LED diody. Počet impulzů se přepočítává na odebranou energii a její hodnota se indikuje pomocí mechanického displeje.Navíc je indikátor vybaven impulsním výstupem typu S0.Solidní pouzdro a stupeň krytí IP51 zaručují vysokou odolnost proti prachu.Shoda s mezinárodním standardem IEC 62052-11.Startovací proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo detekuje a zaznamenává.Minimální proud – nejnižší hodnota zatěžovacího proudu, kterou počítadlo zaznamenává podle normy.Základní proud – určuje hodnotu proudu, při které se procentuální chyba měření blíží nule.Maximální proud – to je maximální proud, kterým můžeme neustále zatěžovat elektroměrSada obsahuje:1 ks 3-fázový analogový indikátor spotřeby elektrické energie, 100A, 7 modulů, DIN TH-35 mmUrčení:3fázový analogový indikátor spotřeby elektrické energie je přesné měřicí zařízení pro sledování a zaznamenávání spotřeby činného výkonu v třífázových obvodech.Slouží k provádění indikací v metrických jednotkách (kWh), ale neslouží k provádění účtovacích měření.Přizpůsobeno pro montáž na 35 mm DIN lištu.Stavba:A – dioda energie fáze AB – dioda energie fáze BC – dioda energiefázového CREV – ukazatel směru energiePULSE – indikátor impulsního výstupuTechnické údaje:Typ měřiče: ElektromechanickýNapětí: 3x230/400 V~Proud: 3x20(100)AZákladní proud (lb): 20 AJmenovitý proud (In): 100 AMaximální proud (Imax): 100 AJmenovité napětí (Un) N-L: 220 AC VJmenovité napětí (Un) L-L: 220 AC VFrekvenční rozsah: 50-60 HzPříkon: 2W/10VA WTřída přesnosti: BPočet fází: TřífázovéModel : Přímé měřeníTyp měřené energie: Aktivní výkonVhodné pro: PříjemPočet tarifů počítadla: JednotarifníImpulsní výstup: ElektrickýTyp impulsního výstupu: S0Počet impulsů: 400Typ indikátoru: AnalogovýZpůsob montáže: Adaptér DIN lištyŠířka vyjádřená počtem modulů: 7Počet pozic počítadla: 5+1Stupeň krytí (IP): IP51Provozní vlhkost: 95 %Vlhkost skladování: 85 %Pracovní teplota: -25 ~55Teplota skladování: -30~65Mezinárodní standard: IEC 62053-21Displej: 5+1Rozměry:Šířka: 123 mmHloubka: 65 mmVýška: 100 mmSchéma připojení: 1/2 – vstup/výstup fáze Ia 3/4 – vstup/výstup fáze Ib 5/6 – vstup/výstup fáze Ic 7 – neutrální kabel 17/18 – připojení pulsního výstupu Způsob instalace: 1. Odpojte napájení rozvaděče. 2. Upevněte indikátor na standardní 35 mm DIN lištu. 3. Stiskněte svorku na DIN lištu. 4. Připojte proudový obvod podle schématu připojení (obr. 1). 5. Po připojení namontujte krytky přípojek.
