Ovladač rezervy SZR-277 síť-agregát

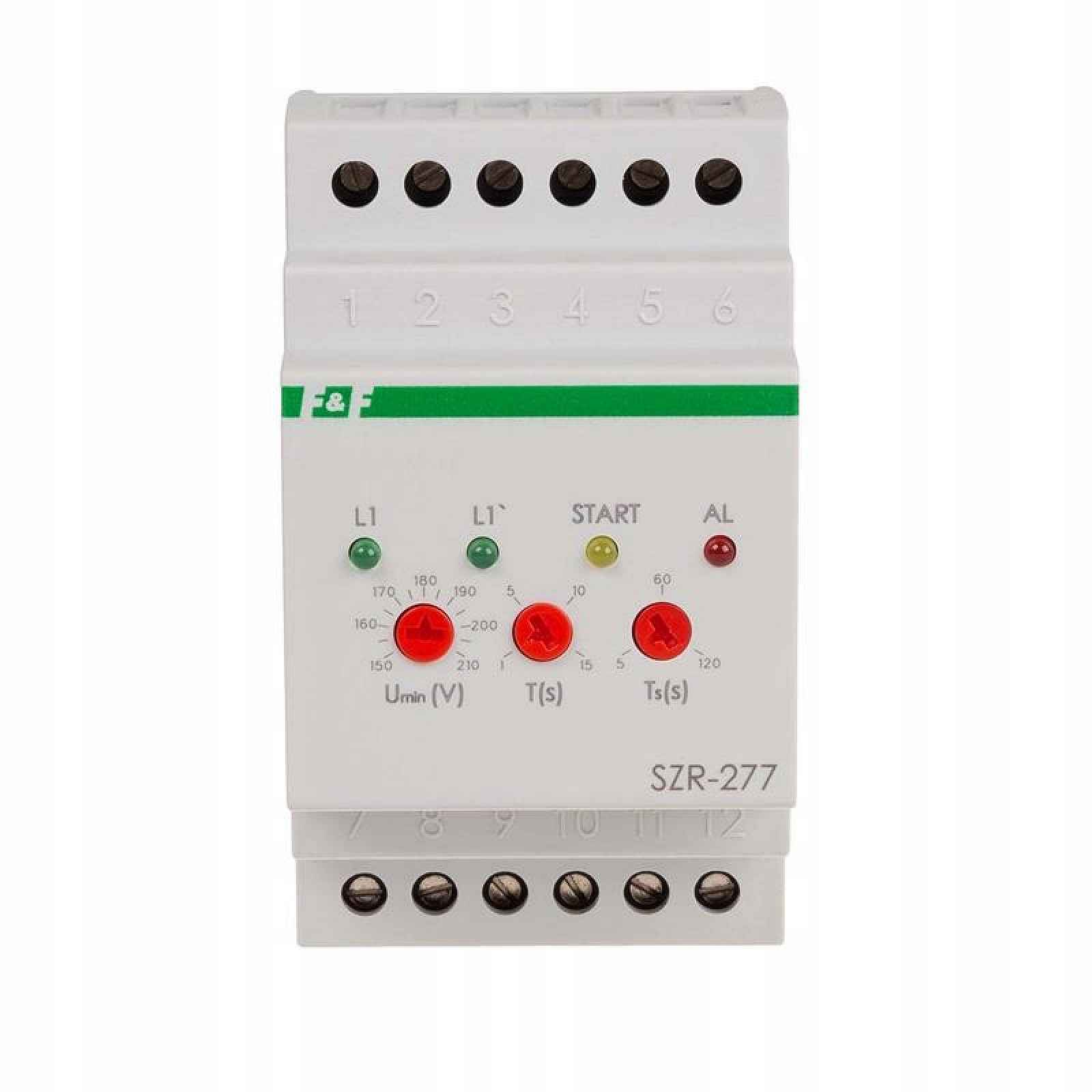

Ovladač rezervy SZR-277 síť-agregátJednofázový ovladač zapnutí rezervy. SZR-277 je určen pro kontrolu napětí jednofázové napájecí sítě. Přepne přijímací linku na napájení z generátoru, pokud parametry hlavního napájecího vedení nejsou správné. Jak funguje ovladač zapnutí rezervy SZR-277? Pokud je napětí napájecí sítě v zadaném intervalu, kontakt mezi svorkami 2-7 je uzavřen a napájení z hlavního vedení je přenášeno na přijímací vedení. V případě překročení povolených parametrů napětí dojde k otevření kontaktu 2-7 a odpojení napájecího vedení od příjmu. Po odpojení hlavního vedení se provede spuštění generátoru a poté uzavřením kontaktu 3-9 se napájení z generátoru přenese do přijímací linky. Pokud je napájení na hlavním vedení obnoveno a po dobu 10 s bude umístěno v zadaném intervalu, dojde k otevření kontaktu 3-9 a odpojení generátoru. Po dalších 300 ms se uzavře kontakty 2-7 a obnoví se napájení přijímací linky z hlavní linky. Technické údaje: Napájecí napětí 85÷265 V ACNapájecí napětí – generátor 85÷265 V ACNapájecí napětí – akumulátor 10÷15 V DCMaximální napětí 400 V ACMaximální spínací proud vnitřních kontaktů AC-1 16 A/250 VMaximální spínací proud vnitřních kontaktů AC-15 3 A/250 VDoba vypnutí spodní 1÷15 sHorní doba vypnutí 0,3 sDoba přepnutí linky 0,3 sDoba kvalifikace linky jako dobré je 10 sDoba startu generátoru 5÷120 sKonfigurace kontaktů 3 × NESpodní napěťový práh 150÷210 V ACHorní napěťový práh 270 V ACHystereze 5 VŠroubové svorky 2,5 mm²Utahovací moment 0,4 NmPříkon 1,5 WPracovní teplota -25 ÷ 50 °CRozměry 3 modulů (52,5 mm)Montáž na 35 mm lištuStupeň krytí IP20
