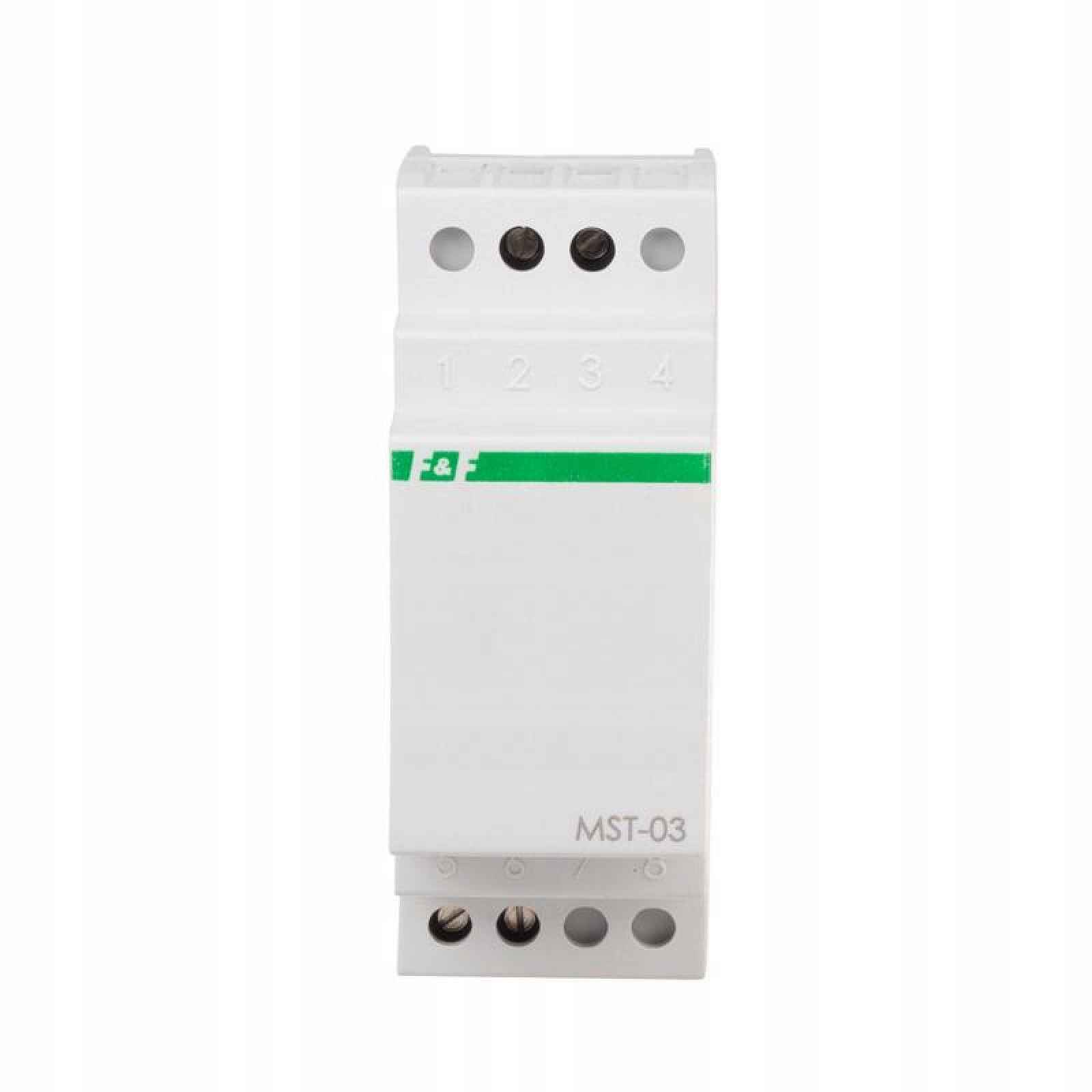

Omezovač startovacího proudu pro obvody 230 V Ac MST-03
Omezovač startovacího proudu pro obvody 230 V AC MST-03MST-03 je určen k omezení proudových nadproudů vyskytujících se v okamžiku zapnutí napájení obvodů s indukční nebo kapacitní charakteristikou. Takové obvody jsou: min. LED osvětlení, spínané napájecí zdroje, svítidla. Celý popis ↓
Popis Omezovač startovacího proudu pro obvody 230 V Ac MST-03
MST-03 najde použití i v případě obvodů s nelineární charakteristikou, jako např. Žárovkové nebo halogenové žárovky. Provoz omezovače startovacího proudu MST-03: Automat s momentálním (zvonkovým) vypínačem může mnohonásobně překročit jmenovité hodnoty počátečního proudu protékajícího přes kapacitní, indukční nebo nelineární přijímače. Doba trvání takového přetížení je velmi krátká (obvykle méně než 0,1 sekundy).
Zobrazit celý popis
Vzhledem k úrovni nadproudu však může vést k uvolnění nadproudové ochrany nebo lepení kontaktů relé v systémech domácí automatizace. MST-03 v okamžiku zapnutí vynucuje průtok proudu přes vestavěný termistor NTC, který omezuje maximální amplitudu proudu. Po uplynutí času 1÷1,5 sekundy je termistor zablokován. Od tohoto okamžiku proud bez jakýchkoli omezení proudí do zátěže. Odpor termistoru závisí na hodnotě proudu a době provozu, a proto účinek omezení časem slábne. Tím se minimalizuje skok proudu, který by se mohl objevit v okamžiku odpojení termistoru.POZOR!
MST-03 není určen pro plynulé zesvětlení osvětlení.Technické údaje:
Napájecí napětí 230 V ACMaximální zatěžovací proud AC-1 30 AVýkonný prvek relé + termistor NTCKonfigurace kontaktů 1 × NEVýstupní napětí OUT 230 V ACZpoždění přepnutí 1÷1,5 sŠroubové svorky 4,0 mm²Utahovací moment 0,4 NmPříkon 1 WPracovní teplota -25 ÷ 50 °CRozměry 2 modulů (35 mm)Montáž na 35 mm lištuStupeň krytí IP20
